- 139 - 70. RFID COMPONENTS (REPL ACING OVERALL CHANGER TRUCK) ＲＦＩＤ 関係（一括交換台車） 1 2 4 3 4 5 38 6 7 8 9 24 18 16 23 17 26 25 27 28 29 31 32 33 12 13 14 15 30 10 11 22 19 20 21 35 34 36 30 31 37 40 41 42 39
- 138 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-73032 4 PORT MPC
４ポート ＭＰＣ
1
2 HX-0066000-00 DUST COVER
ダストカバー
3
3 400-73033 SWITCHING HUB
スイッチングハブ
1
4 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
5 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
4
6 EA-9500B01-00 CABLE BAND
束線バンド
20
7 HX-0006500-0A CABLE CLIP
束線バンド
15
8 401-22635 MPC_BR_A
ＭＰＣ＿ＢＲ＿Ａ
1
9 401-22636 MPC_BR_B
ＭＰＣ＿ＢＲ＿Ｂ
1
10 401-22637 MPC_BR_C
ＭＰＣ＿ＢＲ＿Ｃ
1
11 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
12 HX-0033900-0L SPACER
スペーサ
4
13 L127E-021-000 COVER CUSHION
カバークッション
4
14 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
4
15 401-22638 MPC_COVER
ＭＰＣカバー
1
16 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
17 HX-0029400-00 FIXED BASE
固定ベース
5
18 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
5
19 SM-3041252-TN SCREW M4 L=12
丸ねじ Ｍ４ Ｌ＝１２
1
20 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
1
21 WP-0430801-SC WASHER M4
平座金 Ｍ４
1
22 NM-6040001-SN NUT M4X0.7
六角ナット Ｍ４
1
23 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
1
24 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
25 401-22506 SHIELDING TUBE
シールディングチューブ
1
26 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
1
27 401-22518 MPC POWER CABLE (60) ASM
ＭＰＣパワー（６０）ケーブル組
1
28 401-22522 RFID CONTROL BOX FG CABLE (60)
ＲＦＩＤコントロールボックスＦＧ（６０）
1
29 HX-0034400-00 HARNESS PARTS
束線パーツ
8
30 EA-9500B01-00 CABLE BAND
束線バンド
8
- 139 -

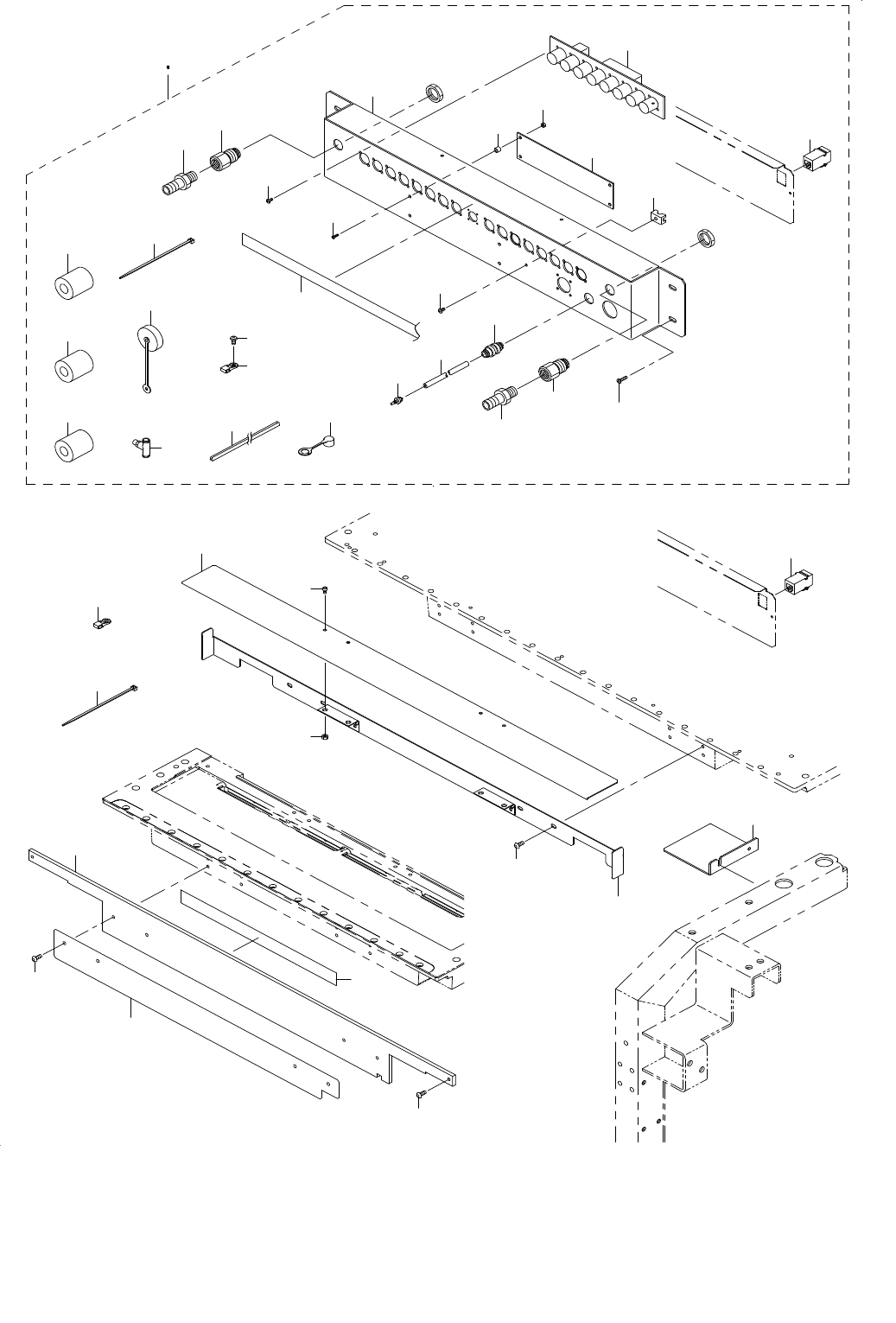

70. RFID COMPONENTS (REPLACING OVERALL CHANGER TRUCK)
ＲＦＩＤ 関係（一括交換台車）
1
2
4
3
4
5
38
6
7
8
9
24
18
16
23
17
26
25
27
28
29
31
32
33
12
13
14
15
30
10
11
22
19
20
21
35
34
36
30
31
37
40
41
42
39
- 140 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-73665 ANTENNA ARRAY 8.5MM PITCH / 80 POSITION
アンテナアレイ８．５ＭＭ／８０ピッチポジション
1
2 400-79782 SHEILD BRACKET 80
シールド ブラケット ８０
1
3 HX-0026800-00 CONDUCTIVE TAPE
導電性セイテープ
1
4 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
6
5
#01
400-65035 BANK COVER(EN-RFID)
バンクカバー（ＥＮ−ＲＦＩＤ）
1
6
#01
400-65036 BANK FLAP(EN-RFID)
バンクフラップ（ＥＮ−ＲＦＩＤ）
1
7
#01
SM-6030552-KS SCREW
平ねじ Ｍ３ Ｌ＝５
4
8
#01
NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
4
9
#01
SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
4
10 400-76300 CONNECTOR BRACKET ASM (RFID)
コネクタブラケット組 （ＲＦＩＤ）
1
11
#01
400-76301 CONNECTOR BRACKET ASM (RFID_EN)
コネクタブラケット組 （ＲＦＩＤ＿ＥＮ）
1
12 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
13 E2642-721-000 CONNECTOR NO. LABEL
コネクタＮＯ．ラベル
(1)
14 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(1.3)
15 EA-9500B01-00 CABLE BAND
束線バンド
(9)
16 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(2)
17 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィーダ Ｉ／Ｆ 基板組
(1)
18 E2508-729-000 CONNECTOR BRACKET (30)
コネクタブラケット
(1)
19
#01
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(2)
20
#01
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(4)
21
#01
HK-0429900-8A CAP
キャップ
(1)
22
#01
HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ（Ｌ）
(3)
23 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(16)
24 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(4)
25 HX-0033500-0A SPACER
基板パーツ
(4)
26 NM-6030003-SC NUT M3
六角ナット Ｍ３
(4)
27 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ２ Ｌ＝８
(4)
28 HX-0029400-00 FIXED BASE
固定ベース
(1)
29 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
30 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
31 E2904-700-000 SOCKET
ソケット
(2)
32 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
33 PJ-3050600-04 TEE
チーズ
(1)
34 HX-0034400-00 HARNESS PARTS
束線パーツ
(5)
35 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(5)
36 HX-0009600-0A EDGING BUSH
エッジングブッシュ
(0.21)
37
#01
HK-0436900-00 CONNECTOR PARTS
コネクタパーツ
(16)
38 HK-0651200-60 CONNECTOR
コネクタ
(1)
39 HX-0034400-00 HARNESS PARTS
束線パーツ
5
40 EA-9500B01-00 CABLE BAND
束線パーツ
5
41 400-73893 CABLE SUPPORT BRACKET
ケーブルサポートブラケット
2
42 HK-0651200-60 CONNECTOR
コネクタ
1
