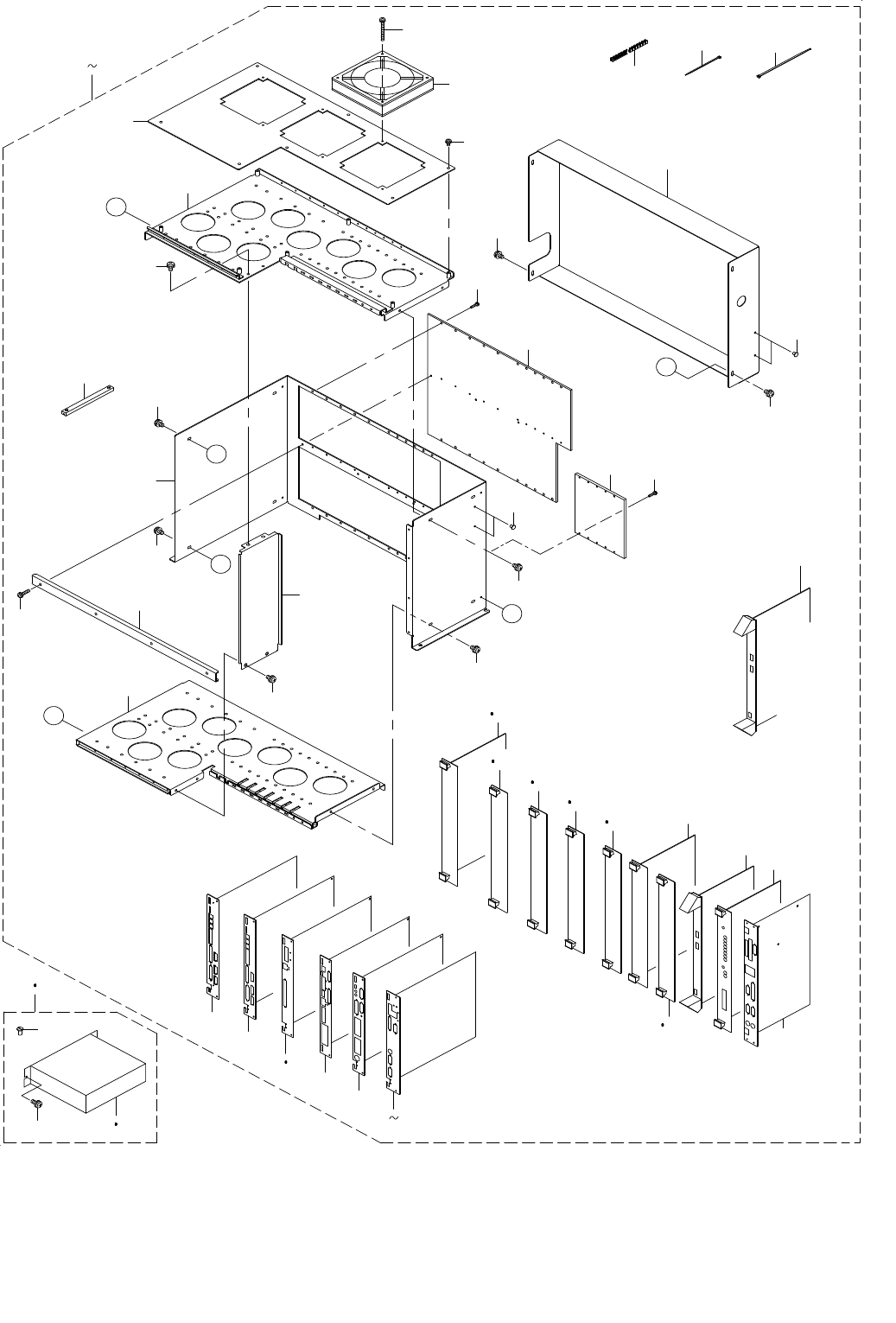

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
45
42
40
41
6
32
38
43
44
22
23
24
25
33
26
9
12
13
14
15
17
19
20
21
29
7
7
7
7
7
31
7
4
4
7
7
8
8
30
28
27
16
1
3
A
A
11
B
B
10
C
C
34
36
18
5
39
5
39
5
39
5
37
5
39
5
39
30
- 8 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 2080 ２０８０用
#03....FOR 2070,2070CL ２０７０，２０７０ ＣＬ 用
#04....FOR 2080R ２０８０ Ｒ 用
#05....FOR 2080,2080R ２０８０，２０８０ Ｒ 用
#06....REFER TO THE LAST PAGE 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
M/C REV CHART.
#07....FOR 2070VCS ２０７０ ＶＣＳ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49759 CTRL UNIT
ＣＴＲＬユニット
1
2
#02
400-52407 CTRL UNIT 80
ＣＴＲＬユニット８０
1
3
#04
400-80219 CTRL UNIT 80R
コントロールユニット８０Ｒ
1
4 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(6)
5 400-32319 BLANK PANEL B
ブランクパネル Ｂ
(6)
6 HX-0066900-00 GROMMET
グロメット
(1)
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
8 SL-4851091-SC SCREW
座金付きねじ
(42)
9 400-46556 CTRL UNIT FRAME
ＣＴＲＬユニットフレーム
(1)
10 400-46560 CTRL UNIT BASE U
ＣＴＲＬユニットベースＵ
(1)
11 400-46561 CTRL UNIT BASE L
ＣＴＲＬユニットベースＬ
(1)
12 400-46555 BACK BOARD BR
バックボードブラケット
(1)
13 400-00424 CTRL SIDE COVER
ＣＴＲＬサイドカバー
(1)
14 400-46558 CTRL TOP COVER
ＣＴＲＬトップカバー
(1)
15 400-46559 CTRL REAR COVER
ＣＴＲＬリアカバー
(1)
16 L910E-021-000 CPCI BACKBOARD
ＣＰＣＩバックボード５スロット
(1)
17 400-03283 VME BACK PCB ASM
ＶＭＥバック基板組
(1)
18
#06
401-07372 CPU BOARD
ＣＰＵボード
(1)
19 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ＣＨポジションボード
(1)
20
#06
401-50021 IEEE1394 BOARD
ＩＥＥＥ１３９４ボード
(1)
21 400-03313 BUS-BRIDGE BOARD
バスブリッジ基板
(1)
22 400-01943 I/O CTRL PCB ASM.
Ｉ／Ｏコントロール基板組
(1)
23 400-01941 BASE FEEDER PCB ASM.
ベースフィーダ基板組
(1)
24
#05
400-01904 LIGHT CTRL PCB ASM.(60)
ライトコントロール基板組
(1)
25
#03
400-01918 LIGHT CTRL PCB ASM.(50)
ライトコントロール基板組（５０）
(1)
26 400-44557 XY RELAY PCB ASM
ＸＹリレー基板組
(1)
27 E9249-729-HA0 CTRL UNIT TOP FAN ASM.
ＣＴＲＬユニット ＴＯＰファン組
(3)
28 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
(6)
29 HX-0002600-00 GUIDE RAIL
ガイドレ−ル
(44)
30 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(11)
31 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(4)
32 EA-9500B01-00 CABLE BAND
束線バンド
(9)
33
#06
401-36685 SAFETY PCB ASM
セーフティ基板組
(1)
34 400-52359 IP-X3R ASM A
ＩＰ−Ｘ３Ｒ基板Ａ組
(1)
35
#05
400-52360 IP-X3R ASM B
ＩＰ−Ｘ３Ｒ基板Ｂ組
(1)
36
#07
400-52360 IP-X3R ASM B
ＩＰ−Ｘ３Ｒ基板Ｂ組
(1)
37
#04
E9610-729-000 MCM(1 SHAFT)
ＭＣＭ（１軸）
(1)
38 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(3)
39
#04
400-32319 BLANK PANEL B
ブランクパネル Ｂ
(5)
40 400-49772 BU DRIVER ASM.
ＢＵドライバー組
1
41
#01
400-52398 BU DRIVER ASM.(EN)
ＢＵドライバー組（ＥＮ）
1
42 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
43 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
44
#01
HX-0068900-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
45 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
- 9 -

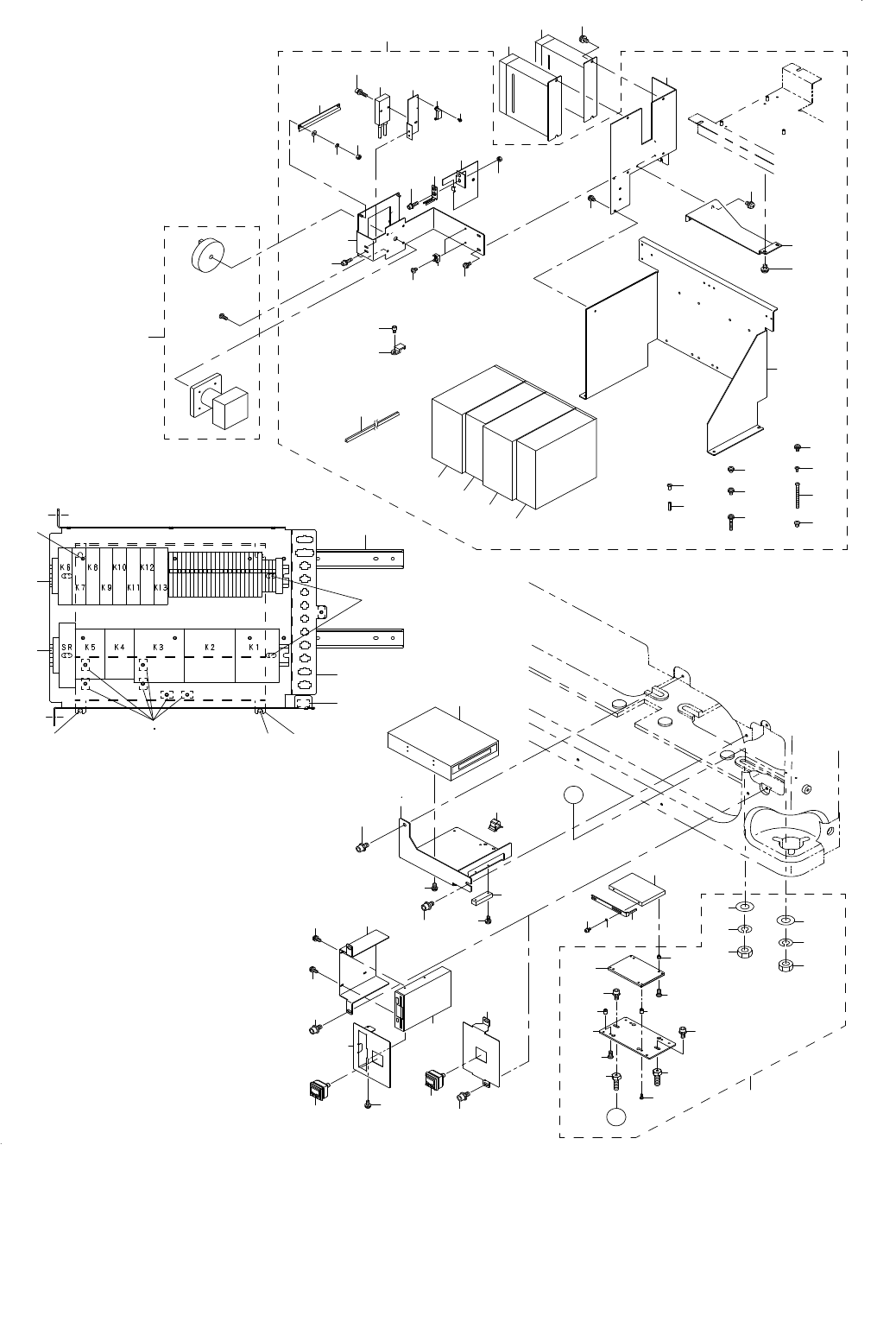

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)
