- 151 - 76. SYSTEM DIAG RAM (Z MOTOR) ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ （Ｚ ＭＯＴＯＲ） CN2A CN2B CN2C CN2D CN2A CN2B CN2C CN2D CN2A CN2B CN2C CN2D ID 3 ID 2 ID 1 ID 0 CN2A CN2B CN2C CN2D 6-2C 6-2B 6-2B 6-2A ONLY KE- 2080 CN2C CN2B CN2A CNP2D CN…
- 150 -
NOTE( 注記 ) #01....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
#02....FOR 2080,2080R ２０８０，２０８０ Ｒ 用
#03....REFER TO THE LAST PAGE 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
M/C REV CHART.
#04....FOR 2080,2080R ２０８０，２０８０ Ｒ 用
(REFER TO THE LAST PAGE （最終ページのマシン Ｒｅｖ 管理表を参照下さい。）
M/C REV CHART.)
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-45430 ZT PWR CABLE ASM A
ＺＴパワーケーブル組Ａ
1
2 400-45431 ZT PWR CABLE ASM B
ＺＴパワーケーブル組Ｂ
1
3 400-45432 ZT PWR CABLE ASM C
ＺＴパワーケーブル組Ｃ
1
4
#02
400-45433 ZT PWR CABLE ASM D
ＺＴパワーケーブル組Ｄ
1
5
#03
401-55289 4AXIS SERVO AMP
４軸一体型サーボアンプ
1
6 400-58385 XY BEAR CABLES ASM
ＸＹベアケーブル組
1
7
#01
400-59779 XY BEAR CABLES ASM(E)
ＸＹベアケーブル組（Ｅ）
1
8 400-45429 ZT PWR RELAY CABLE ASM
ＺＴパワーリレーケーブル組
1
9
#04
401-55289 4AXIS SERVO AMP
４軸一体型サーボアンプ
1
10
#04
401-55289 4AXIS SERVO AMP
４軸一体型サーボアンプ
1
11
#04
401-55289 4AXIS SERVO AMP
４軸一体型サーボアンプ
1
12 401-35433 8-PORT COM BOARD
８−ＰＯＲＴ ＣＯＭボード
1
13 400-28458 BARCODE READER CABLE ASM
バーコードリーダケーブル組
1
14 HX-0061000-00 BARCODE READER
バーコードリーダ
1
15 400-52723 SCS POWER CABLE ASM
エスシーエスパワーケーブル組
1
- 151 -

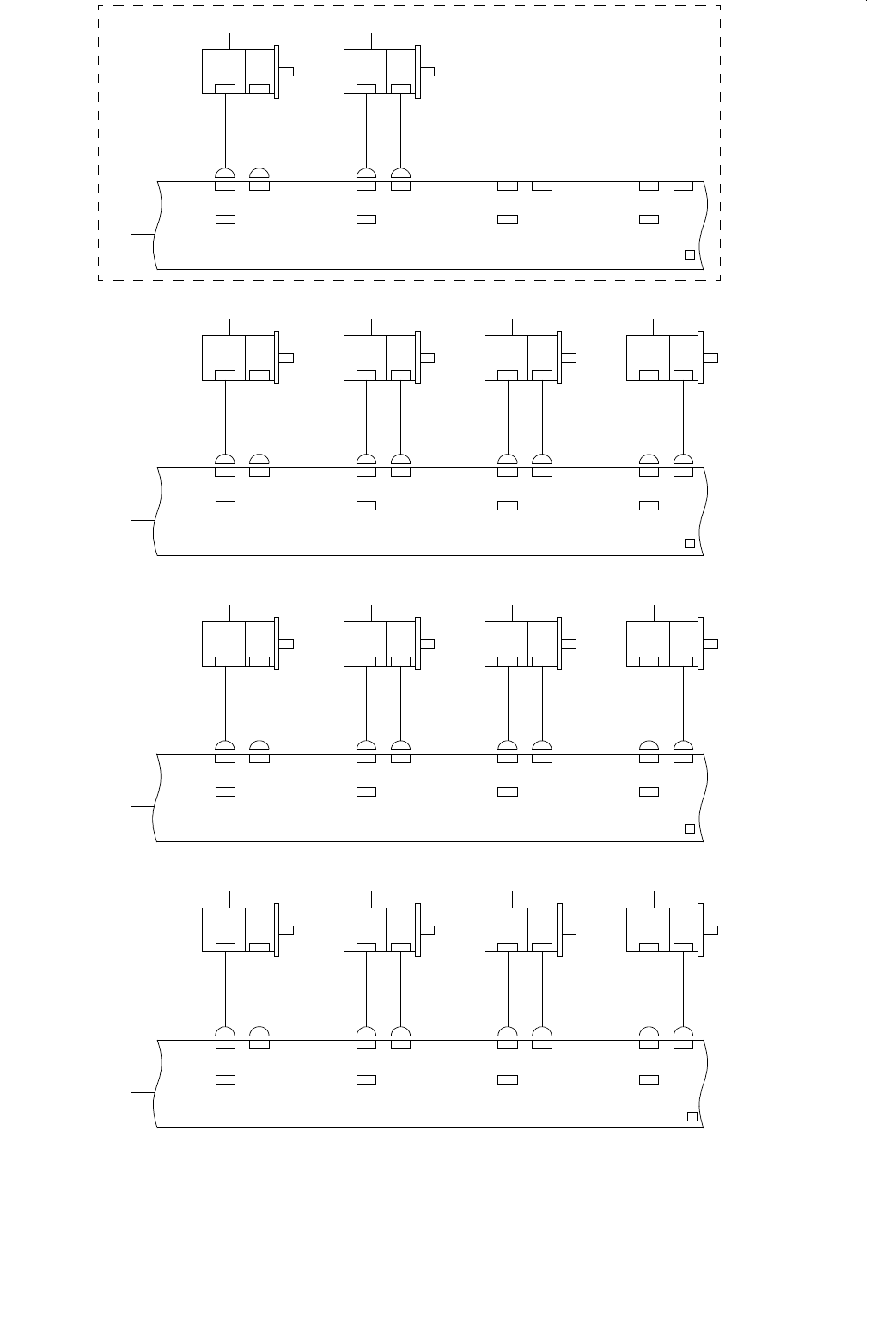

76. SYSTEM DIAGRAM (Z MOTOR)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（Ｚ ＭＯＴＯＲ）
CN2A
CN2B
CN2C
CN2D
CN2A
CN2B
CN2C
CN2D
CN2A
CN2B
CN2C
CN2D
ID
3
ID
2
ID
1
ID
0
CN2A
CN2B
CN2C
CN2D
6-2C6-2B6-2B6-2A
ONLY KE-2080
CN2C
CN2B
CN2A
CNP2D
CNP2C
CNP2B
T7 MOTOR
HC-BH0336LW-S4
CNP2A
Z7 MOTOR
HC-BH0336LW-S4
4-5C
CN2D
ZTD SERVO
AMP(3/5)
MR-MD100
CN2C
CN2B
CN2A
CNP2D
CNP2C
CNP2B
T6
MOTOR
HC-BP0136D-S1
Z6 MOTOR
HC-BH0336LW-S4
T5
MOTOR
HC-BP0136D-S1
CNP2A
Z5 MOTOR
HC-BH0336LW-S4
4-5C
CN2D
ZTC SERVO
AMP(3/5)
MR-MD100
CN2C
CN2B
CN2A
CNP2D
CNP2C
CNP2B
T4
MOTOR
HC-BP0136D-S1
Z4 MOTOR
HC-BH0336LW-S4
T3
MOTOR
HC-BP0136D-S1
CNP2A
Z3 MOTOR
HC-BH0336LW-S4
4-5B
CN2D
ZTB SERVO
AMP(3/5)
MR-MD100
CN2C
CN2B
CN2A
CNP2D
CNP2C
CNP2B
T2
MOTOR
HC-BP0136D-S1
Z2 MOTOR
HC-BH0336LW-S4
T1 MOTOR
HC-BP0136D-S1
CNP2A
Z1 MOTOR
HC-BH0336LW-S4
4-5B
CN2D
ZTA SERVO
AMP(3/5)
MR-MD100
1
6
11
16
2345
10987
12 13 14 15
1817
- 152 -
NOTE( 注記 ) #01....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
#02....REFER TO THE LAST PAGE 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
M/C REV CHART.
#03....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ
(REFER TO THE LAST PAGE （最終ペ−ジのマシン Ｒｅｖ 管理表を参考下さい。）
M/C REV CHART.)
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-55289 4AXIS SERVO AMP
４軸一体型サーボアンプ
1
2 400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
1
3 400-44533 SERVO MOTOR 10W
サーボモータ１０Ｗ
1
4 400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
1
5 400-44533 SERVO MOTOR 10W
サーボモータ１０Ｗ
1
6
#02
401-55289 4AXIS SERVO AMP
４軸一体型サーボアンプ
1
7 400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
1
8 400-44533 SERVO MOTOR 10W
サーボモータ１０Ｗ
1
9 400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
1
10 400-44533 SERVO MOTOR 10W
サーボモータ１０Ｗ
1
11
#02
401-55289 4AXIS SERVO AMP
４軸一体型サーボアンプ
1
12 400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
1
13 400-44533 SERVO MOTOR 10W
サーボモータ１０Ｗ
1
14 400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
1
15 400-44533 SERVO MOTOR 10W
サーボモータ１０Ｗ
1
16
#03
401-55289 4AXIS SERVO AMP
４軸一体型サーボアンプ
1
17
#01
400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
1
18
#01
400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
1
