- 159 - 80. SYSTEM DIAGRAM (BASE FEEDER) ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ （ＢＡＳＥ ＦＥＥＤＥＲ ） 1-2C CH2R CN1 F 1-5 C 15-2D 15-2D 9-1C 15-1B I/O CON TROL PCB( 4/5) CN3 LS4- 3 CN1 CN 52 1 R (R3-2) LED PCB CN1 CN541 (R3- 1) LED PCB CN1 CN551 CN2 (…
- 158 -
NOTE( 注記 ) #01....FOR OPTIONAL PARTS(2070) オプション部品（２０７０）
#02....FOR OPTIONAL PARTS(2080,2080R) オプション部品（２０８０，２０８０ Ｒ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-61126 VACUUM CABLE ASM 70
バキュームケーブル組７０
1
2
#02
400-61127 VACUUM CABLE ASM 80
バキュームケーブル組８０
1
3
#01
400-45481 VACUUM SV CAVLE 70 ASM
バキュームＳＶケーブル７０組
(1)
4
#02
400-45483 VACUUM SV CAVLE 80 ASM
バキュームＳＶケーブル８０組
(1)
5 400-45473 Z3 EJECTOR ASM
Ｚ３エジェクタ組
(1)
6 400-45474 Z4 EJECTOR ASM
Ｚ４エジェクタ組
(1)
7 400-45475 Z5 EJECTOR ASM
Ｚ５エジェクタ組
(1)
8 400-45476 Z6 EJECTOR ASM
Ｚ６エジェクタ組
(1)
9
#02
400-45477 Z7 EJECTOR ASM
Ｚ７エジェクタ組
(1)
10 400-45471 Z1 EJECTOR ASM
Ｚ１エジェクタ組
(1)
11 400-45472 Z2 EJECTOR ASM
Ｚ２エジェクタ組
(1)
12 400-45462 Z1 SLOW DOWN SENSOR ASM
Ｚ１スローダウンセンサ組
1
13 400-45464 Z2 SLOW DOWN SENSOR ASM
Ｚ２スローダウンセンサ組
1
14 400-45465 Z3 SLOW DOWN SENSOR ASM
Ｚ３スローダウンセンサ組
1
15 400-45466 Z4 SLOW DOWN SENSOR ASM
Ｚ４スローダウンセンサ組
1
16 400-45468 Z5 SLOW DOWN SENSOR ASM
Ｚ５スローダウンセンサ組
1
17 400-45469 Z6 SLOW DOWN SENSOR ASM
Ｚ６スローダウンセンサ組
1
18
#02
400-45470 Z7 SLOW DOWN SENSOR ASM
Ｚ７スローダウンセンサ組
1
19 400-45461 NOZZLE UP SV ASM
ノズルアップＳＶ組
1
20 400-45458 NOZZLE DOWN SENSOR L ASM
ノズルダウンセンサＬ組
1
21 400-45460 NOZZLE DOWN SENSOR R ASM
ノズルダウンセンサＲ組
1
- 159 -

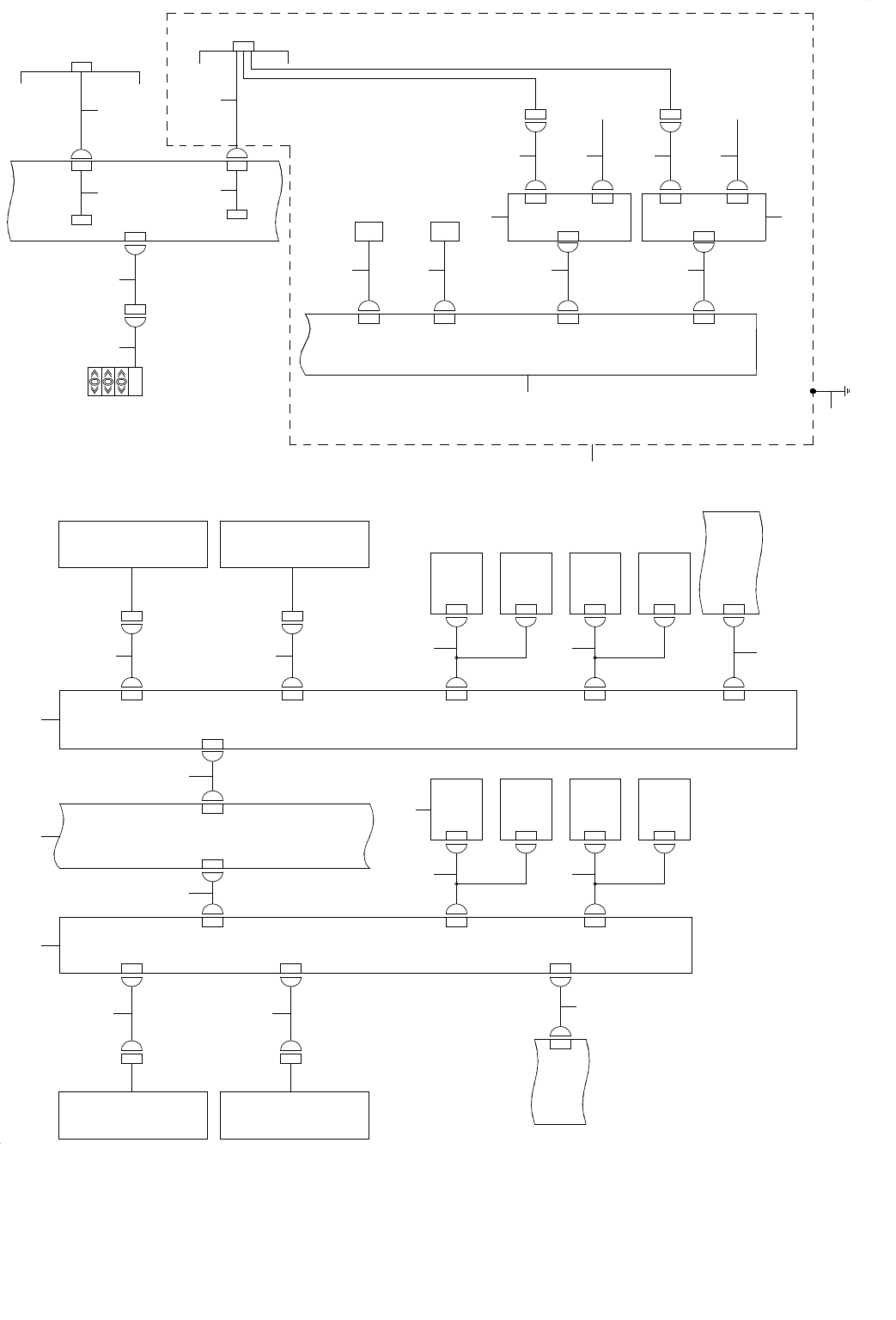

80. SYSTEM DIAGRAM (BASE FEEDER)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（ＢＡＳＥ ＦＥＥＤＥＲ）
1-2C
CH2R
CN1F
1-5C
15-2D
15-2D
9-1C
15-1B
I/O CONTROL
PCB(4/5)
CN3LS4-3CN1 CN521R
(R3-2)
LED PCB
CN1CN541
(R3-1)
LED PCB
CN1CN551
CN2
(1/2)
CN502
(R2-2)
LED PCB
CN1
CN561
(R2-1)
LED PCB
CN1
CN571
CN3
(1/2)
CN503
I/O CONTROL
PCB(3/5)
CN2LS4-2
CN521F
CN1
7-1B
9-3D
(F1-1)
LED PCB
CN1CN541
(F1-2)
LED PCB
CN1CN551
CN2
(1/2)
CN502
(F2-1)
LED PCB
CN1CN561
(F2-2)
LED PCB
CN1CN571
CN3
(1/2)
CN503
RFID E
F11E
CN04SL
CN4SR
CN4SL
CN4SCH4 CH4 S
CN03ML
CN3MR
CN3ML
CN3MCH3 CH3 M
CONNECTOR BRACKET
(OVERALL REPLACEMENT
TABLE R)
CH2 CH2 R
CH1 CH1 F
CONNECTOR BRACKET
(OVERALL REPLACEMENT
TABLE F)
CN7
BANK/FPI-R
PCB.
BASE-FEEDER
PCB(2/4)
BANK/FPI-F
PCB.
FEEDER(FR)
KE-2080-ST(RFID)
RFID WIRING
MPC-4C(2/2)
CN11
(L)
COVER
MTC I/F
CN6
LS3-6
CN6
FEEDER(RR)
FEEDER(RL)
CN7
CN6
FEEDER(FR)
CN1
LS3-2
13-4B
CN11
COVER
MTC I/F(L)
CN6
CN2CN483
SIGNAL LIGHT
BASE-FEEDER
PCB(3/4)
LS3-4F CN4F
CN506F
CN507F
CN501F CN4R CN501R
CN506R
CN507R
BK-FL
BK-FR
BK-RL
BK-RR
LS3-4RCN5
9-4A
LS3-6
9-2B
45
1
6
7
2
3
89
32
31
30
34
33 35
36
10
11
12
13
15
18
29
16
19 20 21 22
24 27 1725
23 26
28
- 160 -
NOTE( 注記 ) #01....FOR 2080,2080R ２０８０，２０８０ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01951 BANK FPI F PCB ASM.
バンクＦＰＩ Ｆ ＰＣＢ組
1
2 400-01941 BASE FEEDER PCB ASM.
ベースフィーダ基板組
1
3 400-01949 BANK/FPI-R PCB ASSY
ＢＡＮＫ／ＦＰＩ−Ｒ基板組
1
4 400-02244 BANK FR CABLE ASM
バンクＦＢケーブル組
1
5 400-02243 BANK FL CABLE ASM
バンクＦＬケーブル組
1
6 400-02088 BANK F CABKE ASM
バンクＦケーブル組
1
7 400-02089 BANK R CABKE ASM
バンクＲケーブル組
1
8 400-02245 BANK RL CABLE ASM
バンクＲＬケーブル組
1
9 400-02246 BANK RR CABLE ASM
バンクＲＲケーブル組
1
10 400-03265 SIGNAL TOWER ASM
シグナルタワー組
1
11 400-02090 SIGNAL LIGHT CABLE ASM
シグナルライトケーブル組
1
12 400-02052 BASE MTC CABLE ASM
ベースＭＴＣケーブル組
1
13 400-02104 MTC I/F(L) CABLE ASM
ＭＴＣ Ｉ／Ｆ（Ｌ）ケーブル組
1
14 400-02086 FPI R CABLE ASM
ＦＰＩ Ｒケーブル組
1
15
#01
400-73931 KE-2080-ST(RFID)
ＫＥ−２０８０−ＳＴ（ＲＦＩＤ）
1
16 400-73032 4 PORT MPC
４ポート ＭＰＣ
(1)
17 400-73748 RFID S BRANCH MTC I/F CABLE ASM
ＲＦＩＤ ＳブランチＭＴＣ Ｉ／Ｆケーブル組
(1)
18 400-73745 RFID MTC I/F(L) CABLE ASM
ＲＦＩＤ ＭＴＣ Ｉ／Ｆ（Ｌ）ケーブル組
(1)
19 401-22523 RFID BANK F CONTROL BOX CABLE ASM
ＲＦＩＤバンクＦコントロールボックスケーブル組
(1)
20 401-22524 RFID BANK R CONTROL BOX CABLE ASM
ＲＦＩＤバンクＲコントロールボックスケーブル組
(1)
21 401-22525 RFID M BRANCH CONTROL BOX CABLE ASM
ＲＦＩＤ Ｍブランチコントロールボックスケーブル組
(1)
22 401-22526 RFID S BRANCH CONTROL BOX CABLE ASM
ＲＦＩＤ Ｓブランチコントロールボックスケーブル組
(1)
23 KK-0000009-50 CONNECTOR
コネクタ
(1)
24 400-73749 RFID M BRANCH MTS I/F CABLE ASM
ＲＦＩＤ ＭブランチＭＴＳ Ｉ／Ｆケーブル組
(1)
25 400-73746 RFID M BRANCH MTC I/F CABLE ASM
ＲＦＩＤ ＭブランチＭＴＣ Ｉ／Ｆケーブル組
(1)
26 KK-0000009-50 CONNECTOR
コネクタ
(1)
27 400-73750 RFID S BRANCH MTS I/F CABLE ASM
ＲＦＩＤ ＳブランチＭＴＳ Ｉ／Ｆケーブル組
(1)
28 401-22522 RFID CONTROL BOX FG CABLE (60) ASM
ＲＦＩＤコントロールボックスＦＧ（６０）ケーブル組
1
29 400-02052 BASE MTC CABLE ASM
ベースＭＴＣケーブル組
1
30 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
1
31 400-02250 FPI LED CABLE ASM B
ＦＰＩ ＬＥＤケーブル組Ｂ
1
32 400-02087 FPI F CABLE ASM
ＦＰＩ Ｆケーブル組
1
33 400-02250 FPI LED CABLE ASM B
ＦＰＩ ＬＥＤケーブル組Ｂ
1
34 400-02249 FPI LED CABLE ASM A
ＦＰＩ ＬＥＤケーブル組Ａ
1
35 400-02249 FPI LED CABLE ASM A
ＦＰＩ ＬＥＤケーブル組Ａ
1
