11. COVER COMPONENTS (3)
カバー関係（３）
3
5
7
12
13
13
13
13
15
13
16
16
19
4
46
57
60
61
62
63
63
63
66
63
65
66
65
63
42
43
44
58
78
78
79
79
79
79
45
45
1
2
15
63
64
48
64
63
13
13
14
13
20
11
21
6
18
17
22
39
40
12
21
9
A
63
62
A
10
59
56
53
8
10
11
24
23
25
54
61
60
52
26
27
47
41
51
50
55
55
55
55
21
21
72
73
68
71
71
74
67
69
32
37
75
71
71
68
72
67
30
32
36
32
33
28
29
33
35
32
30
29
33
28
69
77
31
38
38
77
33
76
B
B
49
C
C
34
70
70
31
72
80
80
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 2070,2070CL ２０７０，２０７０ ＣＬ 用
#03....FOR 2080,2080R ２０８０，２０８０ Ｒ 用
#04....EXCEPT 2070CL ２０７０ ＣＬ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-50355 SAFETY COVER F ST ASM.
安全カバーＦ ＳＴ組
1
2
#01
400-52351 SAFETY COVER F EN ASM.
安全カバーＦ ＥＮ組
1
3 400-46575 SAFETY COVER FRAME F
安全カバーフレームＦ
(1)
4 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
5
#01
400-01451 SAFETY COVER GUARD (EN)
安全カバーガード（ＥＮ）
(1)
6
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(5)
7 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
8 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
9 400-46578 SCW PLATE F
ＳＣＷプレートＦ
(1)
10 NM-6060001-SC NUT M6
六角ナット Ｍ６ １種
(12)
11 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
(12)
12 401-10174 GAS_SPRING_A
ガススプリングＡ
(2)
13 WP-0850002-SC WASHER 8.5X18X1.6
平座金 ８．５Ｘ１８Ｘ１．６
(8)
14 400-46606 SAFETY COVER STAY L
安全カバーステーＬ
(1)
15 400-31236 GS BRACKET AN
ＧＳブラケットＡＮ
(2)
16 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
17 400-46608 KNOB
トッテ
(1)
18 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
19 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
20 400-46607 SAFETY COVER STAY R
安全カバーステーＲ
(1)
21 400-38381 STEP SCREW
段付きねじ
(4)
22 400-46577 SAFETY COVER PLATE
安全カバープレート
(1)
23 400-50445 CAUTION SEAL
注意シール
(1)
24 400-50446 SEAL
交換シール
(1)
25 400-51621 CHIP BOX CAUTION SEAL
チップボックス注意シール
(1)
26
#02
400-46635 LOCATION LABEL 70
ロケーションラベル７０
(1)
27
#03
400-46636 LOCATION LABEL 80
ロケーションラベル８０
(1)
28 400-43524 COVER HINGE GUIDE
カバーヒンジガイド
(2)
29 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(4)
30 400-43527 COVER HINGE BRACKET
カバーヒンジブラケット
(2)
31 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
(4)
32 400-43528 GUIDE PIN
ガイドピン
(4)
33 NM-6060003-SC NUT M6
六角ナット Ｍ６
(4)
34 400-43529 PIPE HANDLE
パイプハンドル
(1)
35 400-43530 COVER HINGE L
カバーヒンジＬ
(1)
36 400-43531 COVER HINGE R
カバーヒンジＲ
(1)
37 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
38 E3065-729-000 SHAFT LABEL
シャフトラベル
(2)
39
#04
400-50356 SAFETY COVER R ST ASM.
安全カバーＲ ＳＴ組
1
40
#01
400-52352 SAFETY COVER R EN ASM.
安全カバーＲ ＥＮ組
1
41 400-46608 KNOB
取手
(1)
42 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
43 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
44 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
45
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
(12)
46 400-46576 SAFETY COVER FRAME R
安全カバーフレームＲ
(1)
47
#01
400-46634 FEEDER COVER R(EN)
フィーダカバーＲ（ＥＮ）
(1)
48
#01
E1196-725-000 FC HINGE
ＦＣヒンジ
(3)
49
#01
400-55159 COVER GUARD R
カバーガードＲ
(1)
50
#01
400-55160 COVER NUT PLATE
カバーナットプレート
(1)
51
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
52 400-50445 CAUTION SEAL
注意シール
(1)
53 400-50446 SEAL
交換シール
(1)
54 400-51621 CHIP BOX CAUTION SEAL
チップボックス注意シール
(1)
55 400-38381 STEP SCREW
段付きねじ
(4)
56 400-46577 SAFTY COVER PLATE
安全カバープレート
(1)
57 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
58 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
59 400-46579 SCW PLATE R
ＳＣＷプレートＲ
(1)
60 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(8)
61 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
(8)
62 401-10173 GAS_SPRING_B
ガススプリングＢ
(2)
63 WP-0850002-SC WASHER 8.5X18X1.6
平座金 ８．５Ｘ１８Ｘ１．６
(8)
64 400-31236 GS BRACKET AN
ＧＳブラケットＡＮ
(2)
65 400-43523 GS BRACKET C
ＧＳブラケットＣ
(2)
66 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
67 400-43524 COVER HINGE GUIDE
カバーヒンジガイド
(2)
68 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(4)
69 400-43527 COVER HINGE BRACKET
カバーヒンジブラケット
(2)
70 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
(4)
71 400-43528 GUIDE PIN
ガイドピン
(4)
72 NM-6060003-SC NUT M6
六角ナット Ｍ６
(4)
73 400-43529 PIPE HANDLE
パイプハンドル
(1)
74 400-43530 COVER HINGE L
カバーヒンジＬ
(1)
75 400-43531 COVER HINGE R
カバーヒンジＲ
(1)
76 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
77 E3065-729-000 SHAFT LABEL
シャフトラベル
(2)
78 SM-0061201-SC SCREW
トラスねじ Ｍ６ Ｌ＝１２
8
79 SL-6061242-TN BOLT
座金付き六角穴ボルト
8
80 401-05874 CRUSH HAZARD LABEL (100)
挟込注意ラベル (１００)
2
- 23 -

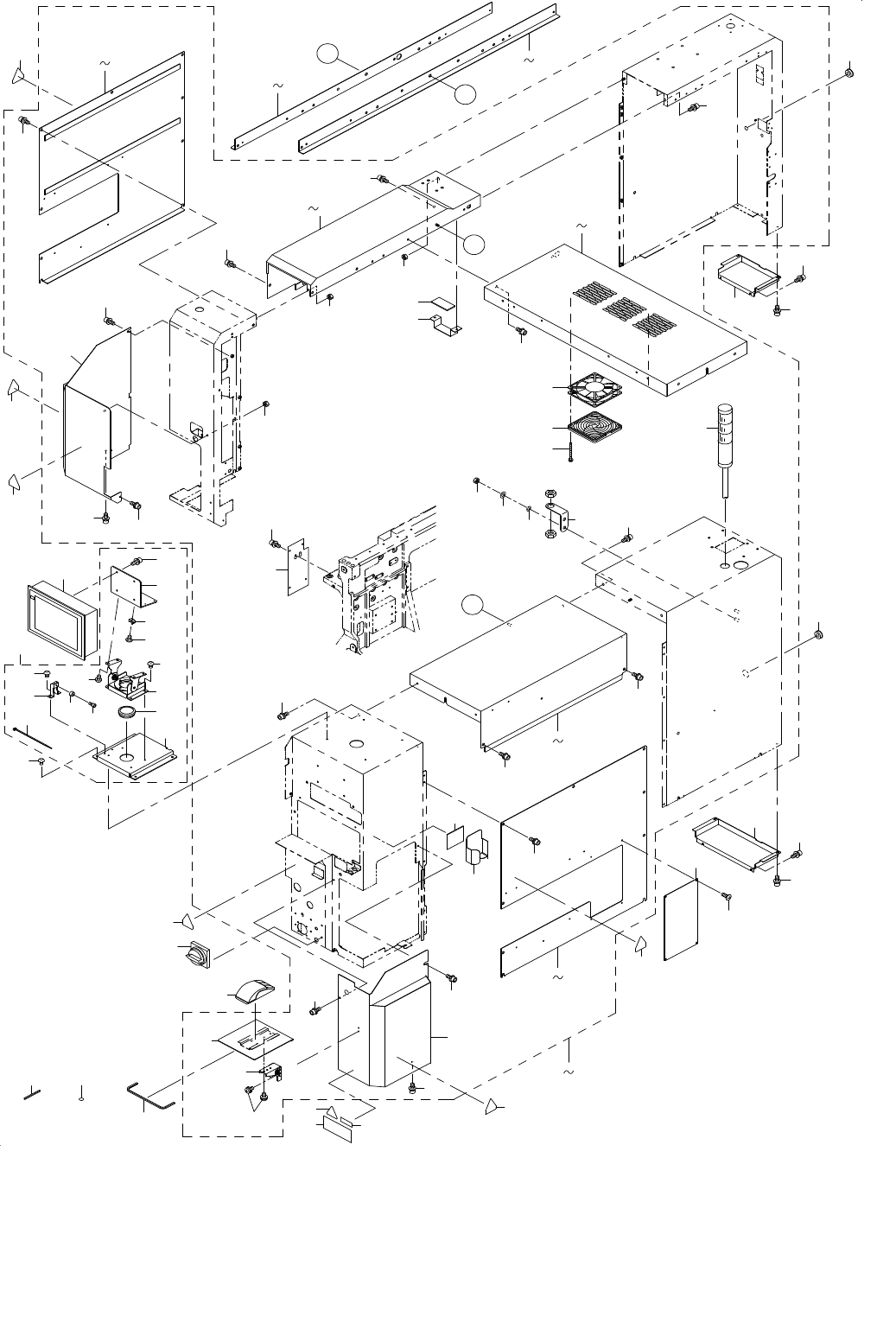

12. COVER COMPONENTS (4)
