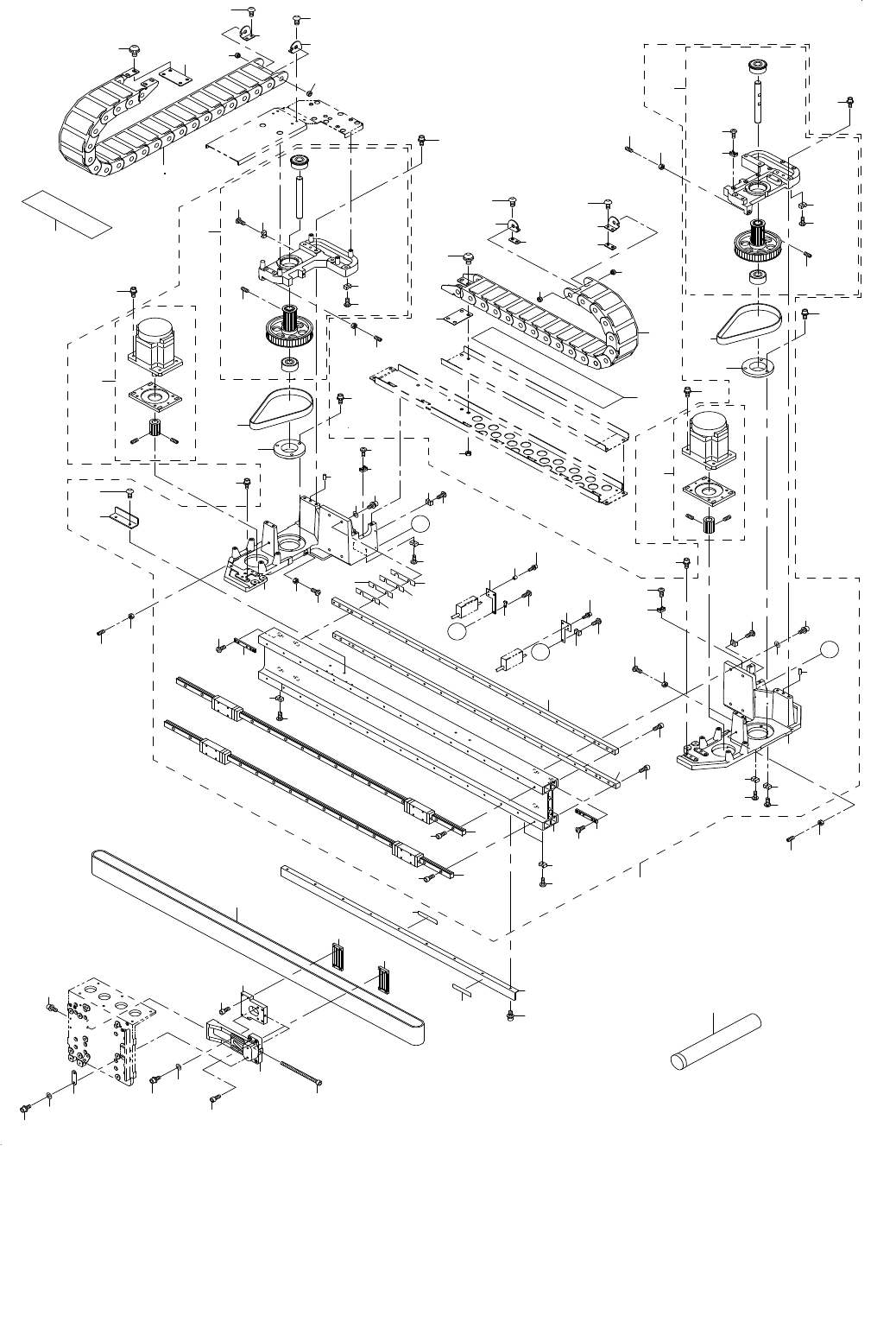

16. X-Y COMPONENTS (1)
Ｘ−Ｙ関係（１）
22
3
4
7
20
20
20
20
49
59
39
41
38
42
44
45
46
43
47
50
55
57
58
61
62
24
25
51
22
15
23
56
6
23
51
10
14
5
67
68
69
70
2
16
17
18
19
28
27
29
30
31
36
35
33
37
32
34
40
64
63
13
66
52
53
54
8
11
10
12
12
21
65
65
1
48
1
12
12
9
71
71
71
26
71
60
- 32 -
NOTE( 注記 ) #01....FOR 2070,2070CL ２０７０，２０７０ ＣＬ 用
#02....FOR 2080,2080R ２０８０，２０８０ Ｒ 用
#03....FOR 2070,2080,2080R ２０７０，２０８０，２０８０ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46004 X HANDLE
Ｘハンドル
2
2
#01
400-50232 X PLUS LMT SENSOR ASSY
Ｘプラスリミットセンサ組
1
3 400-46017 X-LMT BRACKET
Ｘ−ＬＭＴブラケット
(1)
4 400-02227 X PLUS LMT SENSOR ASM
Ｘ軸プラスリミットセンサ組
(1)
5 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
6
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
7 400-50234 X MINUS LMT SENSOR ASSY
Ｘマイナスリミットセンサ組
1
8 400-46017 X-LMT BRACKET
Ｘ−ＬＭＴブラケット
(1)
9 400-02228 X MINUS LMT SENSOR ASM
Ｘ軸マイナスリミットセンサ組
(1)
10 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(2)
11 400-02229 X ORG RANGE SENSOR ASM
Ｘ軸原点周囲センサ組
(1)
12 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
13 SL-6040892-TN BOLT
座金付き六角穴ボルト
1
14 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
15 400-50240 X-MSC BRACKET ASSY
Ｘ−ＭＳＣブラケット組
1
16 400-46002 X-MSC BRACKET
Ｘ−ＭＳＣブラケット
(1)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
18 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
19 400-44531 MAGNETIC SCALE X SENSOR UNIT
マグネチックスケールＸセンサユニット
(1)
20 400-49671 COVER CUSHIONR
カバークッション
4
21 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
22 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ６ Ｌ＝２０
2
23 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
24 HX-0029400-00 FIXED BASE
固定ベース
6
25 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
7
26 400-50241 Y-MSC BRACKET L ASSY
Ｙ−ＭＳＣブラケットＬ組
1
27 400-68314 Y-MSC BRACKET L
Ｙ−ＭＳＣブラケットＬ
(1)
28 400-46007 Y-MSC BASE L
Ｙ−ＭＳＣベースＬ
(1)
29 400-44532 MAGNETIC SCALE Y SENOR UNIT
マグネスケールＹセンサユニット
(1)
30 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
31 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
32 400-50242 Y-MSC BRACKET R ASSY
Ｙ−ＭＳＣブラケットＲ組
1
33 400-68315 Y-MSC BRACKET R
Ｙ−ＭＳＣブラケットＲ
(1)
34 400-46008 Y-MSC BASE R
Ｙ−ＭＳＣベースＲ
(1)
35 400-44532 MAGNETIC SCALE Y SENOR UNIT
マグネスケールＹセンサユニット
(1)
36 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
37 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
38 400-50236 Y-MSW BRACKET L ASSY
Ｙ−ＭＳＷブラケットＬ組
1
39 400-46012 Y-MSW BRACKET L
Ｙ−ＭＳＷブラケットＬ
(1)
40 E9607-715-B00 MAGNET SWITCH
マグネスイッチ発磁体
(1)
41 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
42 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
43 400-50237 Y-MSW BRACKET R ASSY
Ｙ−ＭＳＷブラケットＲ組
1
44 400-46013 Y-MSW BRACKET R
Ｙ−ＭＳＷブラケットＲ
(1)
45 E9607-715-B00 MAGNET SWITCH
マグネスイッチ発磁体
(1)
46 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
47 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
48
#03
400-00668 X MSC BRACKET
Ｘ−ＭＳＣブラケット
1
49 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
50 400-44528 MAGNETIC SCALE X
マグネスケールＸ
1
51 NM-6060001-SC NUT M6
六角ナット Ｍ６ １種
2
52 400-00747 CABLE CLAMP YB
ケーブルクランプＹＢ
1
53 400-66933 FC RUBBER Y
ＦＣラバーＹ
1
54 SL-6061092-TN SCREW
座金付き六角穴ボルト
2
55 400-46618 CB SUPPORT
ＣＢサポート
1
56 HX-0022700-0A BUSH
ブッシュ
6
57 SM-1051052-TN SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
3
58 SL-6051292-TN BOLT
座金付き六角穴ボルト
1
59 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
60 SL-6061092-TN SCREW
座金付き六角穴ボルト
4
61 400-46014 PLASTIC RAIL SUPPORT
プラスチックレールサポート
1
62 400-46016 P RAIL SUPPORT SHEET
プラスチックレールサポートシート
1
63 400-46001 CABLE CLAMP X
ケーブルクランプＸ
1
64 L153E-321-000 FC RUBBER
ＦＣ ルーバー
2
65 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
66
#02
400-50232 X PLUS LMT SENSOR ASSY
Ｘプラスリミットセンサ組
1
67 400-00667 X LMT BRACKET
Ｘ ＬＭＴブラケット
(1)
68 400-02227 X PLUS LMT SENSOR ASM
Ｘ軸プラスリミットセンサ組
(1)
69 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
70
#02
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
71 400-46642 MAGNETIC SCALE WIPER
マグネティックスケールワイパ
4
