- 36 - NOTE( 注記 ) #01....FOR 2070M,2080M ,2080RM ２０７０ Ｍ ，２０８０ Ｍ，２０８０ ＲＭ 用 #02....FOR 2 070L,2080L,208 0RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ， 2070CL ２０７０ ＣＬ 用 #03....FOR 2 070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用 REF.NO NOTE PART N…
- 35 -

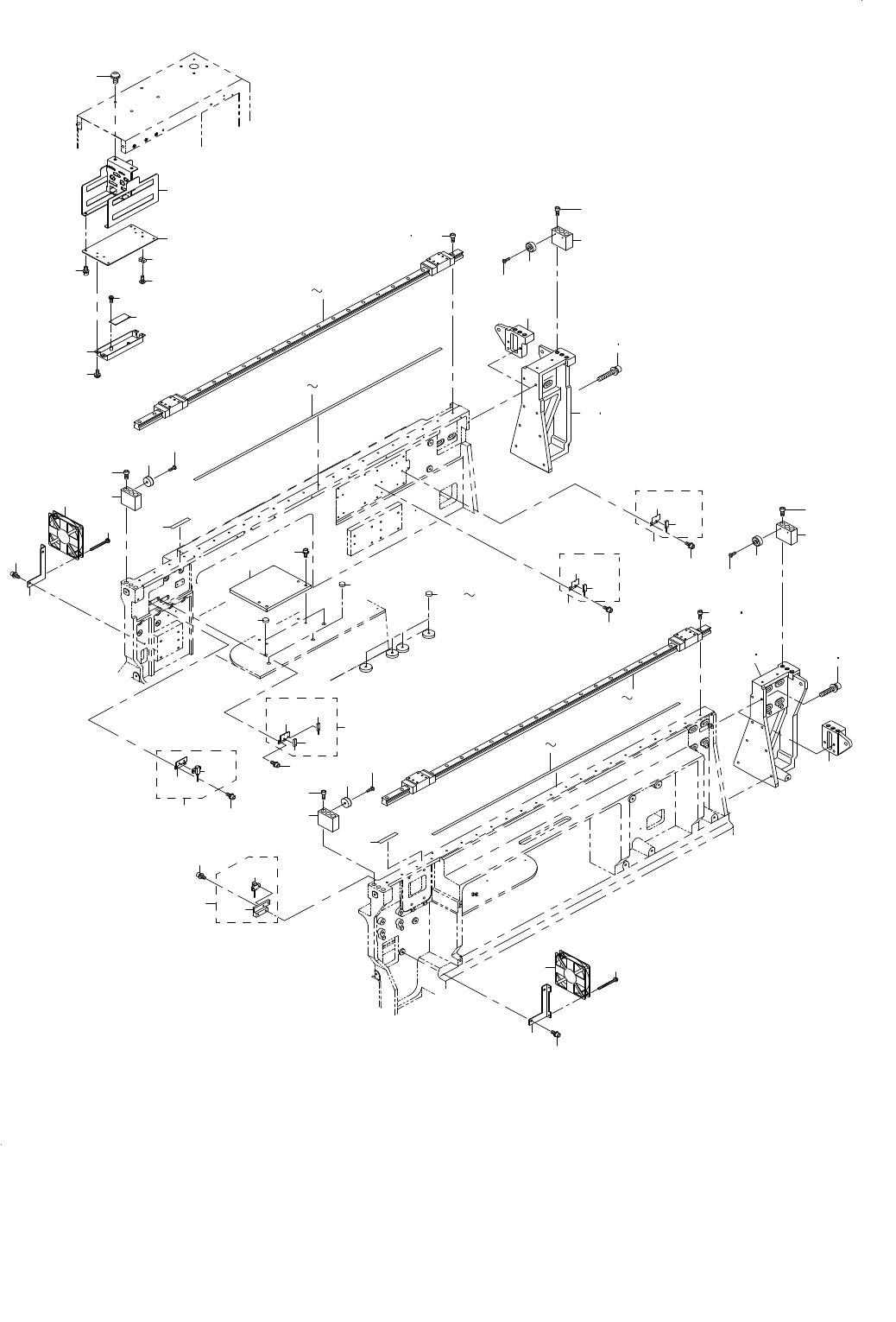

18. X-Y COMPONENTS (3)
Ｘ−Ｙ関係（３）
62
1
2
63
12
13
14
16
14
16
41
42
41
41
41
47
46
44
48
25
23
31
32
28
27
22
26
30
3
4
7
8
12
13
43
51
38
38
45
9
11
43
43
43
29
33
5
6
40
66
65
9
11
17
18
19
21
24
64
34
36
39
39
35
37
50
49
52
53
54
55
56
60
57
59
58
61
42
67
67
42
67
42
67
40
- 36 -
NOTE( 注記 ) #01....FOR 2070M,2080M,2080RM ２０７０ Ｍ，２０８０ Ｍ，２０８０ ＲＭ 用
#02....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070CL ２０７０ ＣＬ 用
#03....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
400-00701 Y EXTENDED FRAME L (L)
Ｙ軸延長フレームＬ（Ｌ）
1
2
#03
400-16694 Y EXTENDED FRAME L(E)
Ｙ軸延長フレームＬ（Ｅ）
1
3
#01
SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ６ Ｌ＝３５
3
4
#02
SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ６ Ｌ＝３５
8
5
#02
400-00702 Y EXTENDED FRAME R (L)
Ｙ軸延長フレームＲ（Ｌ）
1
6
#03
400-16695 Y EXTENDED FRAME R(E)
Ｙ軸延長フレームＲ（Ｅ）
1
7
#01
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
3
8
#02
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
8
9
#01
400-00700 LINEAR WAY Y
リニアウェイＹ
2
10
#02
400-00703 LINEAR WAY Y (L)
リニアウェイＹ（Ｌ）
2
11
#03
400-16696 LINEAR WAY Y(E)
リニアウェイＹ（Ｅ）
2
12
#01
SM-6052002-TN BOLT
六角穴ボルト
44
13
#02
SM-6052002-TN BOLT
六角穴ボルト
48
14
#01
400-44529 MAGNETIC SCALE YM
マグネスケールＹＭ
2
15
#02
400-44530 MAGNETIC SCALE YL
マグネスケールＹＬ
2
16
#03
400-59925 YSCALE_EX
Ｙスケールエクストラ
2
17
#01
TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ＝１０．３ Ｌ＝４
3
18
#02
TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ＝１０．３ Ｌ＝４
2
19
#01
135-29607 SHUTTLE PACKING
大釜 パッキン
4
20
#02
135-29607 SHUTTLE PACKING
大釜 パッキン
2
21
#03
135-29607 SHUTTLE PACKING
大釜 パッキン
6
22 400-50239 Y MINUS LMT SENSOR ASSY
Ｙマイナスリミットセンサ組
1
23 400-02068 Y MINUS LMT SENSOR ASM
Ｙ軸マイナスリミットセンサ組
(1)
24 400-45414 Y NEAR SENSOR ASM
Ｙニアセンサ組
(1)
25 400-46010 Y-LMT BRACKET
Ｙ−ＬＭＴブラケット
(1)
26 400-01678 Y PLUS LMT SENSOR ASS'Y
Ｙ軸プラスリミットセンサ組
1
27 400-00711 Y-LMT SENSOR BRACKET
Ｙ軸リミットセンサブラケット
(1)
28 400-02070 YL+ LMT SENSOR(FEEDER)ASM
Ｙ軸プラスリミットフィーダセンサ組
(1)
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
30 400-01679 Y ++ LMT SENSOR ASS'Y
Ｙ軸＋＋リミットセンサ組
1
31 400-00711 Y-LMT SENSOR BRACKET
Ｙ軸リミットセンサブラケット
(1)
32 400-02069 YL+ LMT SENSOR(TRAY)ASM
Ｙ軸プラスリミットトレイセンサ組
(1)
33 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
34 400-46025 Y FAN BRACKET L
ＹファンブラケットＬ
1
35 400-46026 Y FAN BRACKET R
ＹファンブラケットＲ
1
36 E9247-729-HA0 YL MOTOR FAN ASM.
ＹＬモータファン組
1
37 E9250-729-HA0 YR MOTOR FAN ASM.
ＹＲモータファン組
1
38 SL-6061092-TN SCREW
座金付き六角穴ボルト
4
39 SL-4033591-SC SCREW M3X35
セムスねじ
4
40 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
2
41 400-00708 Y STOPPER
Ｙストッパ
4
42 400-49671 COVER CUSHION
カバークッション
8
43 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
12
44 400-01675 Y-ORG BRACKET L ASS'Y
Ｙ−ＯＲＧブラケットＬ組
1
45 400-13313 Y-ORG BRACKET L
Ｙ−ＯＲＧブラケットＬ
(1)
46 400-02171 YL ORG SENS ASM
ＹＬ原点センサ組
(1)
47 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
48 400-50238 Y-ORG BRACKET R ASSY
Ｙ−ＯＲＧブラケットＲ組
1
49 400-53695 Y-ORG BRACKET R
Ｙ原点ブラケットＲ
(1)
50 400-02172 YR ORG SENS ASM
ＹＲ原点センサ組
(1)
51 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
52 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
2
53 400-46596 CONNECTOR BRACKET
コネクタブラケット
1
54 400-46585 CONNCTOR BRACKET SUPPORT
コネクタブラケットサポート
1
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
56 400-46586 REPEATER BRACKET
リピーターブラケット
1
57 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
2
58 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
59 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ１３９４リピータボード
1
60 HX-0029400-00 FIXED BASE
固定ベース
2
61 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
62
#01
400-00698 Y EXTENDED FRAME L
Ｙ軸延長フレームＬ
1
63
#01
400-00699 Y EXTENDED FRAME R
Ｙ軸延長フレームＲ
1
64 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
65
#03
400-00533 ADJUST PLATE(L)
アジャストプレート（Ｌ）
1
66
#03
SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
67 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
8
- 37 -

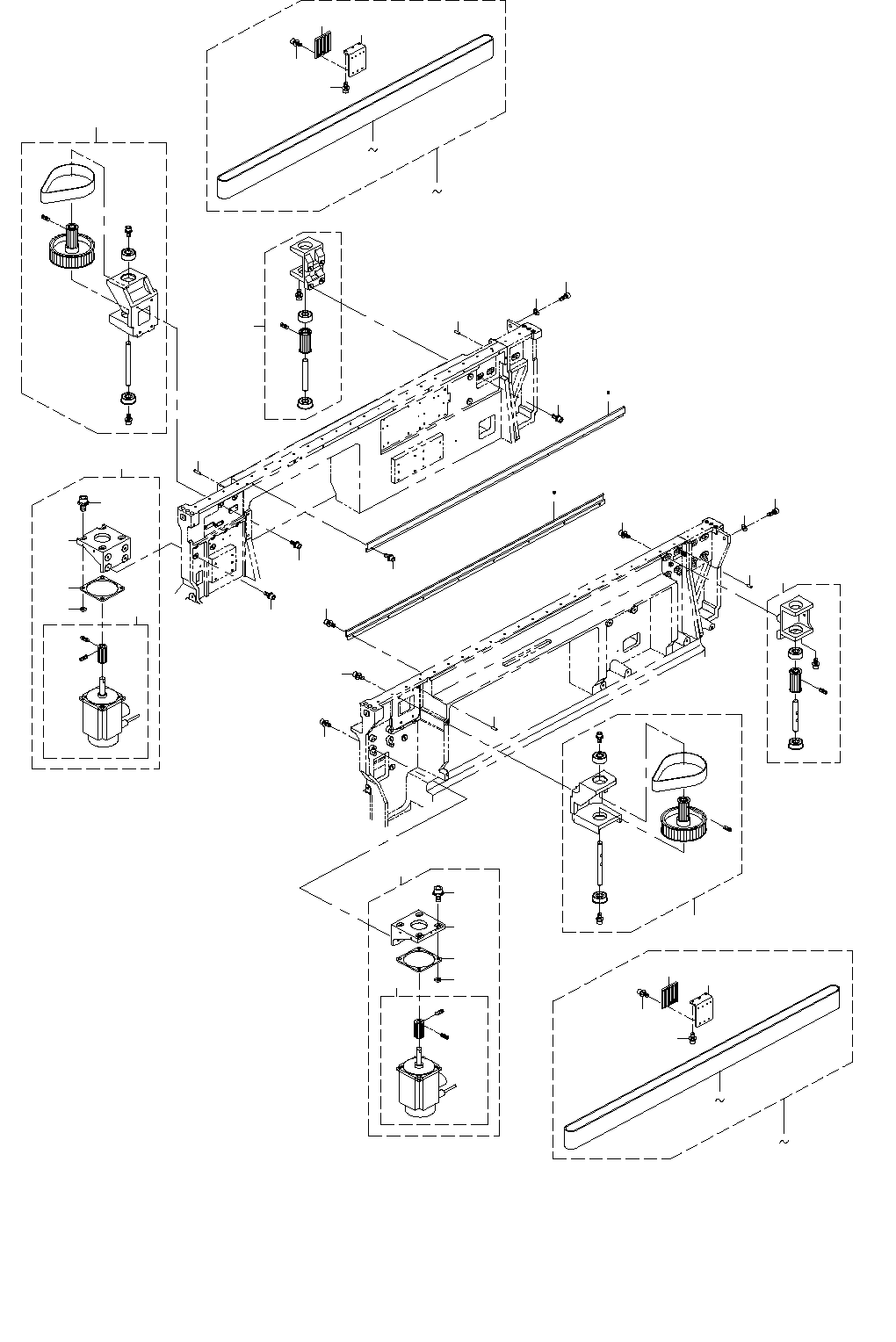

19. X-Y COMPONENTS (4)
Ｘ−Ｙ関係（４）
２
３
５
８
７
３０
１５
１６
１４
１３
１４
１５
１３
１０
１１
１２
９
１
３５
３６
３４
３３
１７
１７
１８
６
１９
３１
３２
３１
３２
１９
３０
４
１８
１６
２３
２５
２４
２６
２０
２２
２７
２９
２７ ２９
２０
２２
２６
２４
２５
２３
