- 60 - NOTE( 注記 ) #01....FOR LIGHTING UNIT FOR SOLDER RECOGNITION はんだ認識照明用 #02....REFER TO THE LAST PAGE M/ C REV CHART. 最終ページのマシン Ｒｅｖ 管理表 を参照下 さい。 #03....FOR MAINTENANCE 保守用 2070(BEFORE M/C REV.K) ２０７０（マシン Ｒｅｖ．Ｋ 以前） 207…

100%1 / 206
- 59 -

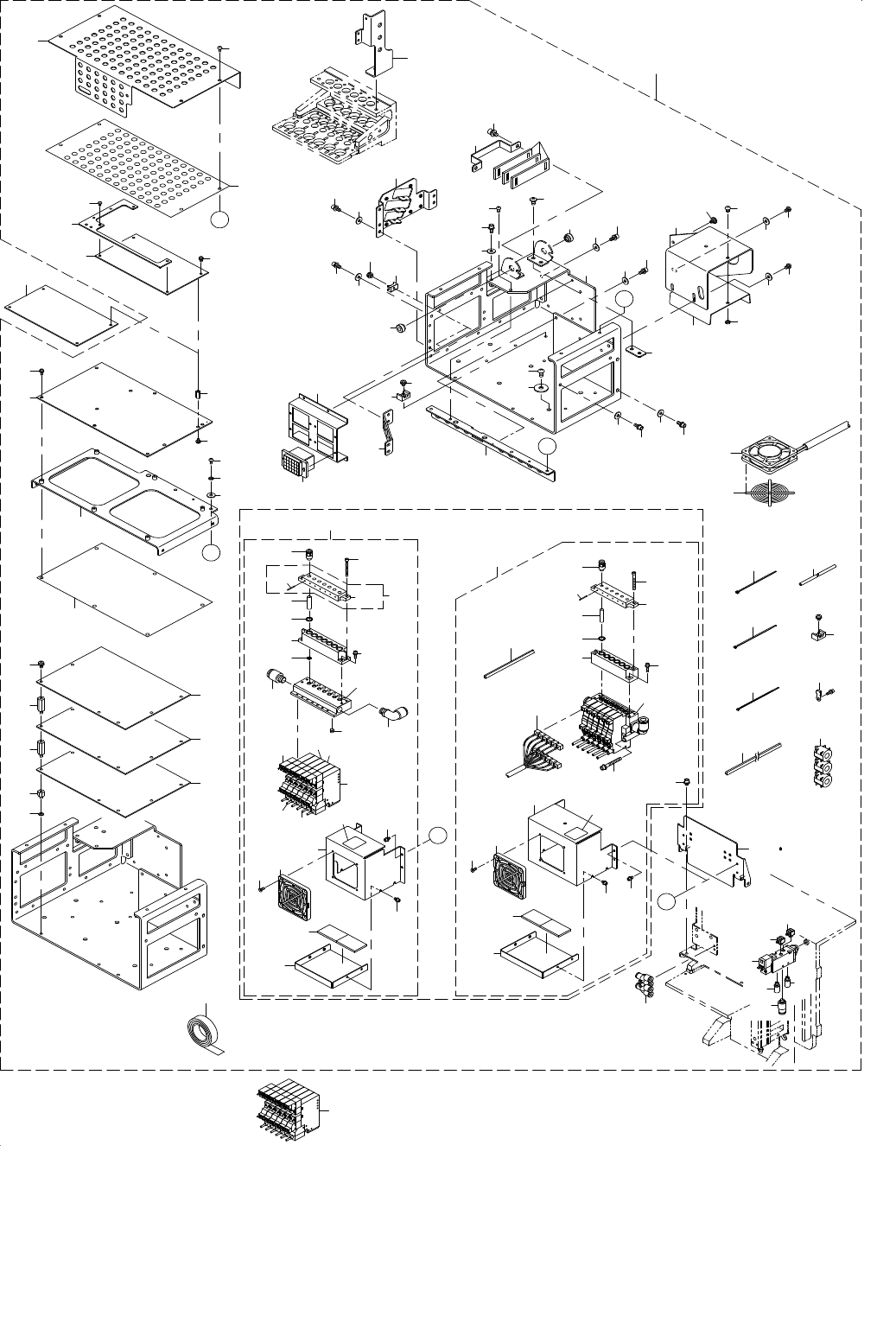

30. HEAD RELATED COMPONENTS (FOR KE-2070,2070CL)
ヘッド周り関係（ＫＥ −２０７０，２０７０ ＣＬ 用）
3
4
5
11
11
22
23
15
24
25
26
36
45
44
45
46
35
105
B
B
12
21
34
18
6
7
2
9
8
10
10
27
51
52
52
50
33
40
19
13
14
33
A
A
41
42
43
53
55
37
38
41
33
33
41
33
41
41
37
41
40
33
28
56
57
20
33
29
32
44
16
31
41
41
40
17
89
47
47
47
1
40
41
39
40
40
41
49
23
48
110
106
91
107
97
100
98
99
104
103
95
94
102
96
96
109
108
101
92
90
30
58
54
67
74
71
66
65
63
64
62
61
72
73
69
C
C
59 60
111
93
86
87
88
83
83
78
81
82
80
76
85
77
70
79
84
75
68
- 60 -
NOTE( 注記 ) #01....FOR LIGHTING UNIT FOR SOLDER RECOGNITION はんだ認識照明用
#02....REFER TO THE LAST PAGE M/C REV CHART. 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
#03....FOR MAINTENANCE 保守用
2070(BEFORE M/C REV.K) ２０７０（マシン Ｒｅｖ．Ｋ 以前）
2070C(BEFORE M/C REV.E) ２０７０ Ｃ（マシン Ｒｅｖ．Ｅ 以前）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49069 HEAD RELATED 70 ASM
ヘッド周り７０組
1
2 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2)
3 EA-9500B01-00 CABLE BAND
束線バンド
(15)
4 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(15)
5 HX-0006500-0B CABLE BAND
束線バンド
(5)
6 HX-0029400-00 FIXED BASE
固定ベース
(14)
7 HX-0034400-00 HARNESS PARTS
束線パーツ
(7)
8 400-45461 NOZZLE UP SV ASM
ノズルアップＳＶ組
(1)
9 400-46535 CHECK VALVE
チェックバルブ
(1)
10 PJ-0460525-01 ELBOW
バーブエルボ
(2)
11 PX-0505010-00 SILENCER
消音器
(2)
12 PJ-3080400-06 UNION
ユニオンワイ
(2)
13 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
(6)
14 WP-0651646-SC WASHER
平座金
(6)
15 400-46045 HEAD TOP PLATE
ヘッドトッププレート
(1)
16 400-56896 INSULATION SHEET
インシュレーションシート
(1)
17 400-56897 HEAD COVER SHEET
ヘッドカバーシート
(1)
18 400-46534 HEAD TOP PLATE C
ヘッドトッププレートＣ
(1)
19 400-46533 HEAD TOP ANGLE
ヘッドトップアングル
(1)
20 400-46038 HEAD TOP COVER
ヘッドトップカバー
(1)
21 400-46039 HEAD CB SUPPORT
ヘッドＣＢサポート
(1)
22 400-46040 HEAD STUD 10
ヘッドスタッド１０
(8)
23 400-46041 HEAD STUD 22
ヘッドスタッド２２
(16)
24 400-46543 HEAD TOP BRACKET
ヘッドトップブラケット
(1)
25 400-46617 HEAD TOWER BAR
ヘッドタワーバー
(1)
26 400-90481 HEAD MAIN PCB ASM
ヘッドメイン基板組
(1)
27 400-44565 HEAD RELAY PCB ASM
ヘッドリレー基板組
(1)
28 400-56913 STEP SCREW
段ねじ
(1)
29 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(8)
30 400-90400 ENC_CABLE_BR_EPV
ＥＮＣ＿ケーブル＿ＢＲ＿ＥＰＶ
(1)
31 400-46657 HEAD FAN BR
ヘッドファンＢＲ
(1)
32 SL-4040881-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
33 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(13)
34 L153E-221-000 FC SUPPORT
ＦＣ サポート
(1)
35 L153E-321-000 FC RUBBER
ＦＣ ルーバー
(2)
36 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
37 L132E-421-000 CB BRACKET PIN X
ＣＢ ブラケットピン Ｘ
(2)
38 L153E-721-000 NUT PLATE
ナット プレート
(2)
39 SM-0050801-SC SCREW
トラスねじ Ｍ５ Ｌ＝８
(4)
40 SL-6041042-TN BOLT
座金付き六角穴ボルト
(14)
41 WP-0431005-SP PLAIN WASHER 4.3X12X1
平座金 ４．３Ｘ１２Ｘ１
(20)
42 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
(2)
43 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(6)
44 HX-0029400-00 FIXED BASE
固定ベース
(3)
45 SL-4040601-SC SCREW
なべ小ねじセムス
(3)
46 HK-0757001-80 CONNECTOR
コネクタ
(4)
47
#02
401-55289 4AXIS SERVO AMP
４軸一体型サーボアンプ
(3)
48 400-45554 INSULATION TAPE
絶縁テープ
(1)
49 401-55382 HEAD FAN CABLE ASM
ヘッド冷却ファンケーブル組
(1)
50 400-52930 FAN GARD
ファンガード
(1)
51 HX-0007900-0C SPACER
基板パーツ
(4)
52 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(8)
53 400-54880 HEAD MAIN BR
ヘッドメインＢＲ
(1)
54 HX-0009600-0A GROMMET
エッジングブッシュ
(0.12)
55 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(3)
56 400-46018 P RAIL SUPPORT SHEET U
ＰレールサポートシートＵ
(1)
57 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
58 HN-0021000-00 CORES
フェライトクランプ
(3)
59
#02
400-46518 EJECTOR BRACKET
エジェクタブラケット
(1)
60
#02
401-18814 EJECTOR_BRACKET
エジェクタブラケット
(1)
61
#02
400-50034 EJECTOR 70 ASM
エジェクタ７０組
1
62
#02
400-45471 Z1 EJECTOR ASM
Ｚ１エジェクタ組
(1)
63
#02
400-45472 Z2 EJECTOR ASM
Ｚ２エジェクタ組
(1)
64
#02
400-45473 Z3 EJECTOR ASM
Ｚ３エジェクタ組
(1)
65
#02
400-45474 Z4 EJECTOR ASM
Ｚ４エジェクタ組
(1)
66
#02
400-45475 Z5 EJECTOR ASM
Ｚ５エジェクタ組
(1)
67
#02
400-45476 Z6 EJECTOR ASM
Ｚ６エジェクタ組
(1)
68 400-60556 FILTER BOX U ASM
フィルタボックスＵ組
(1)
69
#02
400-46519 FILTER BOX U
フィルタボックスＵ
(1)
70 400-60551 FILTER SET PIN
フィルタセットピン
(7)
71
#02
400-46546 HEAD COVER
ヘッドカバー
(1)
72
#02
SL-6031042-TN SCREW
座金付き六角穴ボルト
(2)
73
#02
400-46520 FILTER BOX L
フィルタボックスＬ
(1)
74
#02
400-46544 BLOW TRAY
ブロートレイ
(1)
75 400-46517 FILTER MANIFOLD
フィルタマニホールド
(1)
76 400-46058 O RING F1
ＯリングＦ１
(6)
77 400-46059 O RING F2
ＯリングＦ２
(6)
78 E3858-715-000 SEAL
手触れ禁止シール
(1)
79 PJ-3010405-05 HALF UNION
ハーフユニオン
(6)
80 PJ-3040851-01 ELBOW UNION
エルボユニオン
(1)
81 PJ-3010851-01 HALF UNION
ハーフユニオン
(1)
82 SM-8050412-TP SCREW M5 L=4
止めねじ Ｍ５ Ｌ＝４
(1)
83 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
84 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(2)
85 400-46646 FILTER
フィルタ
(6)
86 L153E-521-000 EJECTOR FORM
エジェクターフォーム
(2)
87 400-52560 EJECTOR FILTER
エジェクタフィルタ
(1)
88 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(4)
89
#02
401-18825 EJECTOR 70 ASM
エジェクタ ７０組
1
90
#02
SL-6043592-TN SCREW
座金付き六角穴ボルト
(4)
91
#02
401-18813 EJECTOR_70
エジェクタ ７０
(1)
92
#02
401-18822 VACUUM SV CABLE 70 ASM
バキュームＳＶケーブル７０組
(1)
93 HX-0066900-00 GROMMET
グロメット
(0.1)
94 400-52560 EJECTOR FILTER
エジェクタフィルタ
(1)
95 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(4)
96 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
97 400-46059 O RING F2
ＯリングＦ２
(6)
98
#02
400-77276 FILTER BOX U
フィルターボックスＵ
(1)
99 400-60551 FILTER SET PIN
フィルタセットピン
(6)
100
#02
400-77277 FILTER BOX L
フィルターボックスＬ
(1)
101
#02
401-18816 BLOW_TRAY
ブロートレイ
(1)
102
#02
401-18815 HEAD_COVER
ヘッドカバー
(1)
103 400-46646 FILTER
フィルタ
(6)
104 PJ-3010405-05 HALF UNION
ハーフユニオン
(6)
105 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(4)
106
#02
SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
107 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(2)
108 L153E-521-000 EJECTOR FORM
エジェクター フォーム
(2)
109 E3858-715-000 SEAL
手触れ禁止シール
(1)
110
#01
400-66947 HEAD RELAY PCB ASM
ヘッドリレー基板組
1
111
#03
400-84405 EJECTOR 2070 SPARE SET
エジェクタ２０７０ スペアセット
1
- 61 -

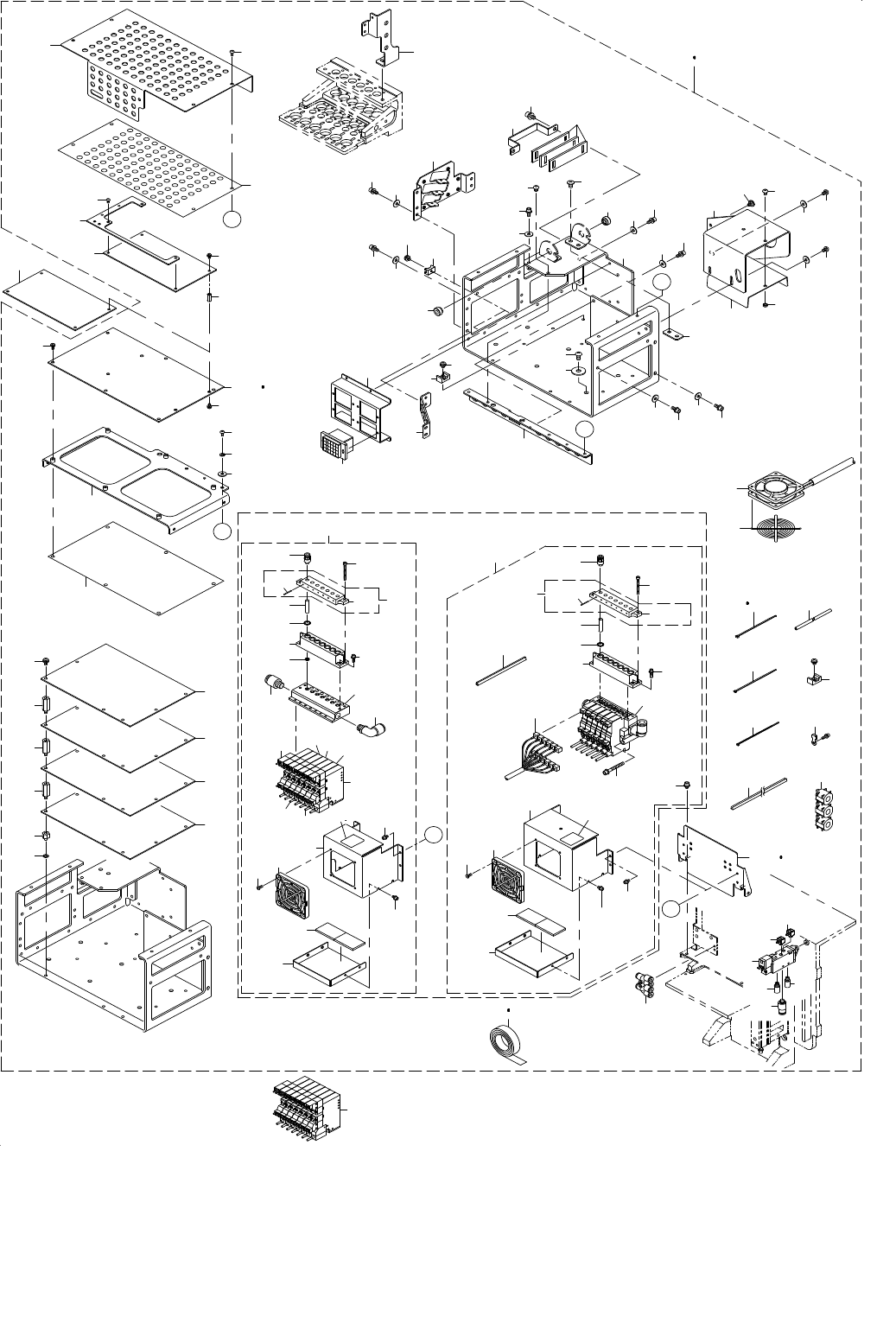

31. HEAD RELATED COMPONENTS (FOR KE-2080,2080R)
ヘッド周り関係（ＫＥ −２０８０，２０８０ Ｒ 用）
3 60
4
5
22
23
15
24
25
26
55
36
45
44
45
46
35
B
B
21
34
18
6
7
29
27
52
52
50
33
33
19
13
14
33
A
A
41
42
43
53
57
37
38
41
33
33
41
40
41
41
37
41
40
33
28
58
59
20
33
56
32
44
16
31
41
41
40
17
47
47
47
1
2
40
41
39
40
40
41
49
47
23
23
102
48
61
115
114
100
105
94
96
103
110
111
114
104
112
113
98
95
108
11
9
63
64
10
8
12
107
10
11
54
62
109
106
101
30
99
93
71
69
68
66
72
70
67
C
116
97
85
81
92
78
86
77
82
83
80
84
84
89
88
87
C
91
79
75
65
74
73
76
90
51
