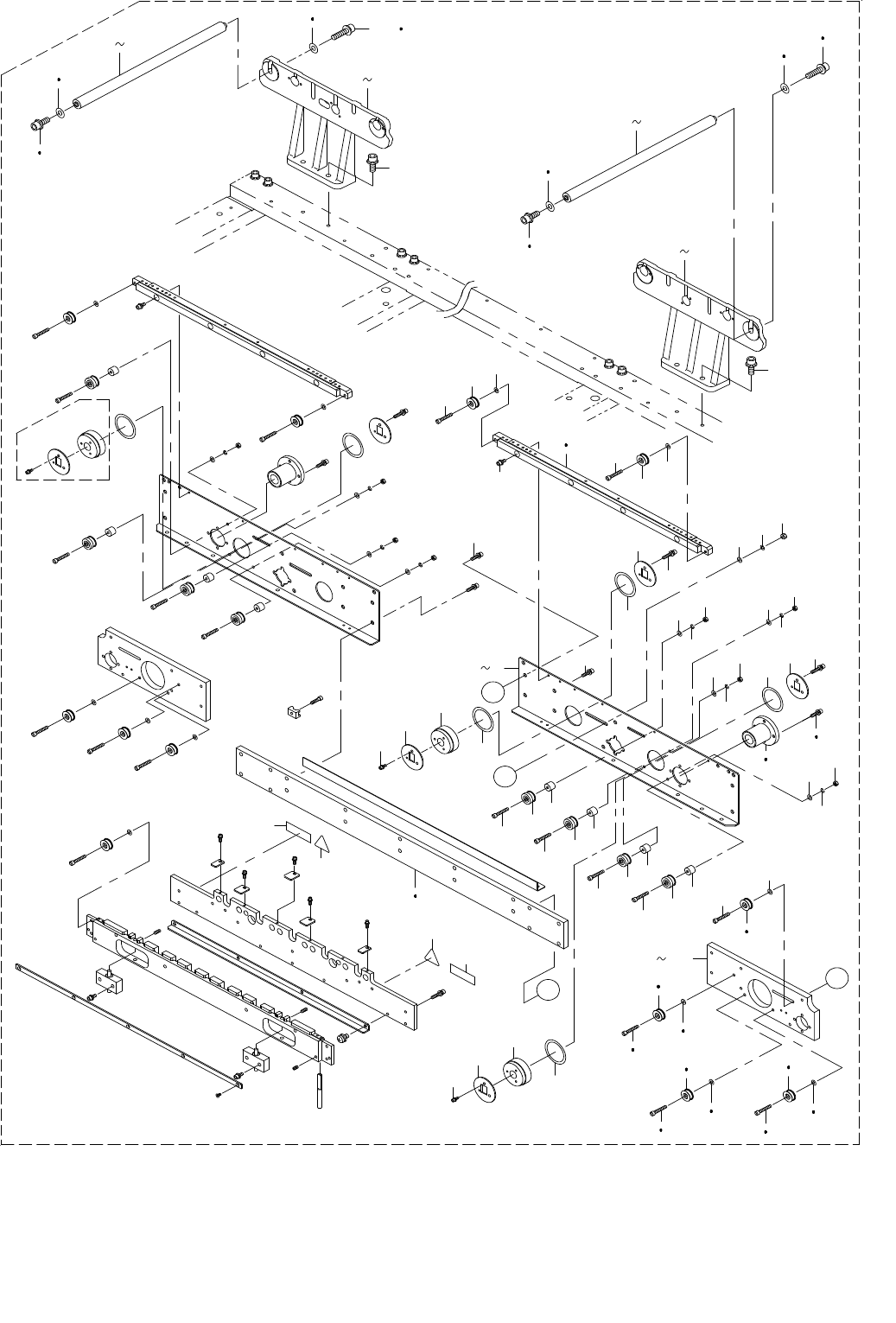

37. PWB CONVEYOR COMPONENTS (4)
基板搬送関係（４）
19
18
17
55
4
5
54
33
32
15
33
15
13
14
33
13
14
16
22
21
20
25
24
23
22
21
20
22
21
20
22
21
20
25
24
23
25
24
23
25
24
23
29
30
34
34
31
35
28
34
30
29
28
35
31
34
6
7
26
27
51
52
53
44
45
58
59
58
59
42
43
46
47
42
43
58
59
58
59
44
45
A
A
B
B
39
41
36
38
48
50
39
41
1
3
8
10
56 57
11
12
11
12
13
14
56
57
56
57
13
14
11
12
60
61
61
60
32
- 74 -
NOTE( 注記 ) #01....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070CL ２０７０ ＣＬ 用
#02....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
#03....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070E,2080E,2080RE, ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ，
2070CL ２０７０ ＣＬ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00843 RAIL PLATE RR
レールプレートＲＲ
1
2
#01
400-01061 RAIL PLATE RR(L)
レールプレートＲＲ（Ｌ）
1
3
#02
400-01850 RAIL PLATE RR(E)
レールプレートＲＲ（Ｅ）
1
4 400-00828 CONVEYOR RAIL
コンベアレール
1
5
#02
400-01839 CONVEYOR RAIL(E)
コンベアレール（Ｅ）
1
6 SB-8160001-00 BEARING
ころがり軸受
1
7
#01
SB-8160001-00 BEARING
ころがり軸受
2
8 400-00841 SUPPORT PLATE S
サポートプレートＳ
1
9
#01
400-01069 SUPPORT PLATE RR(L)
サポートプレートＲＲ（Ｌ）
1
10
#02
400-01852 SUPPORT PLATE RR(E)
サポートプレートＲＲ（Ｅ）
1
11 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
3
12
#03
SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
6
13 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
4
14
#02
E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
6
15 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
2
16 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
1
17 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
18 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
1
19 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
1
20 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
4
21 E2055-721-000 PULLEY SPACER
プーリスペーサ
4
22 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
4
23 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
4
24 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
4
25 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
4
26 SM-6041002-TN BOLT
六角穴ボルト
4
27
#01
SM-6041002-TN BOLT
六角穴ボルト
8
28 400-00840 DRIVE PULLEY R
ドライブプーリＲ
1
29 E2160-721-000 PULLEY FLANGE
プーリフランジ
1
30 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
3
31 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
6
32 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
33 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
3
34 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
4
35 E2160-721-000 PULLEY FLANGE
プーリフランジ
2
36 400-00983 RAIL STAND RR
レールスタンドＲＲ
1
37
#01
400-01066 RAIL STAND RR(L)
レールスタンドＲＲ（Ｌ）
1
38
#02
E4024-725-000 RAIL STAND RR(E)
レールスタンドＲＲ（Ｅ）
1
39 E2009-725-000 GUIDE SHAFT
ガイドシャフト
2
40
#01
E2209-725-000 GUIDE SHAFT
ガイドシャフト
4
41
#02
E4009-725-000 GUID SHAFT(E)
ガイドシャフト（Ｅ）
4
42 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
43
#03
SL-6051292-TN BOLT
座金付き六角穴ボルト
4
44 SL-6052042-TN SCREW
座金付き六角穴ボルト
2
45
#03
SL-6052042-TN SCREW
座金付き六角穴ボルト
4
46 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
47 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
48 400-00982 RAIL STAND RL
レールスタンドＲＬ
1
49
#01
400-01065 RAIL STAND RL(L)
レールスタンドＲＬ（Ｌ）
1
50
#02
E4023-725-000 RAIL STAND RL
レールスタンドＲＬ（Ｅ）
1
51 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
4
52 E4274-729-000 SUPPORT PLATE C(L)
サポートプレートＣ（Ｌ）
1
53
#03
E4074-725-000 SUPPORT PLATE C(E)
サポートプレートＣ（Ｅ）
1
54 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
4
55 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
56 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
3
57
#03
WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
6
58 WP-0501046-SC WASHER 5 X 14 X 1
平座金 １．５Ｘ１４Ｘ１
4
59
#03
WP-0501046-SC WASHER 5 X 14 X 1
平座金 １．５Ｘ１４Ｘ１
8
60 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
61 401-05880 CRUSH HAZARD LABEL (50)
挟込注意シール (５０)
2
