3 M ű szaki adatok és szerkezeti egységek Üzemel tetési útmutató SIPLACE SX1/SX2/DX1/DX2 3.4 Méretek és tömeg Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 108 3.4.3 A felhajtott véd ő burkolat magassága 3 Ábra 3.4 -…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.4 Méretek és tömeg
107
3.4.2.2 A DX1/DX2-automaták méretei
3

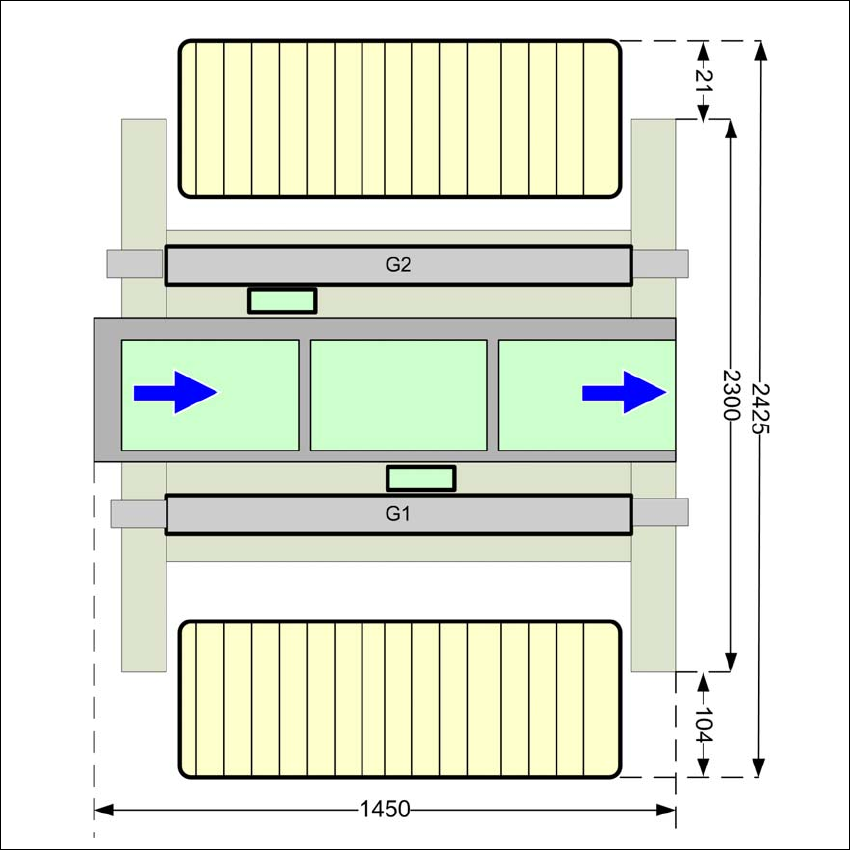

Ábra 3.4 - 2 A DX1/DX2-automata méretei (1 DX asztal belül, 1 DX asztal kívül)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.4 Méretek és tömeg Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
108
3.4.3 A felhajtott védőburkolat magassága
3
Ábra 3.4 - 3 A felhajtott védőburkolat magassága - méretek mm-ben (Példa: SX1/SX2)
A megadott méretek a 950 mm-es max. NYÁK-szállítási magasságra vonatkoznak.
(1) A magasság a beállított NYÁK-szállítási magasság szerint változik
– 900 mm NYÁK-szállítási magasság esetén = 120 mm ± 15 mm
– 930 mm NYÁK-szállítási magasság esetén = 150 mm ± 15 mm
– 950 mm NYÁK-szállítási magasság esetén = 170 mm ± 15 mm
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.4 Méretek és tömeg
109
3.4.4 Az alkatrészkocsi mozgatási sugara a SIPLACE SX1/SX2-n
3
Ábra 3.4 - 4 Az AR-kocsik mozgatási sugara az SX1/SX2-automatáknál
Az AR-kocsi R mozgatási sugara SX1/SX2-automatáknál a következő:
3
Alkatrészkocsi 1. hely (kívül) 2. hely (belül)
Mozgatási távolság R
Fogó kihajtva 2950 mm 2825 mm
L1 távolság: Gép közepe az AR-kocsi külső szélétől
Fogó behajtva 1300 mm 1175 mm
Fogó kihajtva 1750 mm 1625 mm
L2 távolság: Gép közepe a faltól
Fogó behajtva 2060 mm 1935 mm
Fogó kihajtva 2950 mm 2825 mm
