3.6.2 SIPLACE MultiStar CPP (csak SIPLACE SX1/SX2)
3

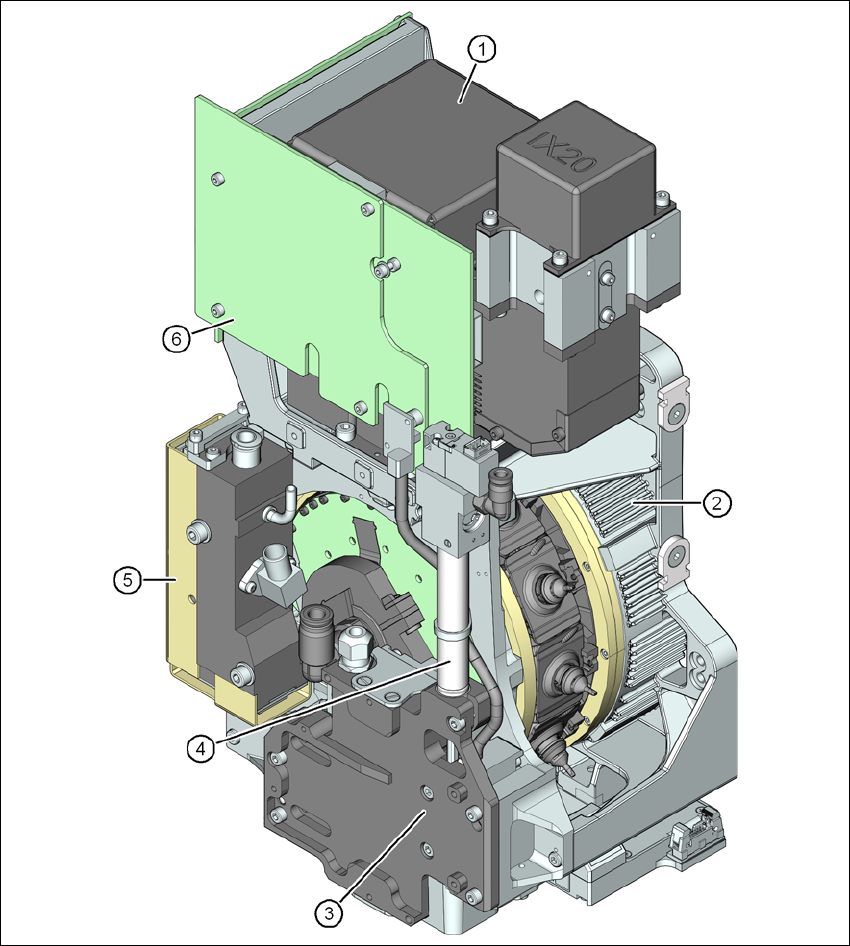

Ábra 3.6 - 3 SIPLACE MultiStar - elölnézet, funkciócsoportok 1. rész
(1) Csillag 12 szegmenssel
(2) Szegmens integrált DP-hajtással
(3) Nyomatékmotor a csillaghajtáshoz
(4) Köztes elosztó áramköri lap
(5) Áramköri lap a 12 DP-hajtás vezérléséhez
(6) Az elvételi-/beültető és tartókörök Venturi-fúvókáinak sűrített levegő csatlakozása
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.6 Beültetőfej
121
3
Ábra 3.6 - 4 SIPLACE MultiStar - elölnézet, funkciócsoportok 2. rész
(1) AR-kamera C&P, típus: 30, 27 x 27, digitális
(2) Nyomatékmotor a csillaghajtáshoz
(3) Z-hajtás (lineáris motor)
(4) Visszaállítóhenger
(5) Nyomásszabályzó szelep
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.6 Beültetőfej Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
122
3
Ábra 3.6 - 5 SIPLACE MultiStar - hátulnézet, funkciócsoportok 3. rész
(1) Alkatrészérzékelő
(2) Szerelési pozíció max. 11,5 mm alkatrészmagasságig
(3) Szerelési pozíció max. 6 mm alkatrészmagasságig
