Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.6 Beültetőfej
129

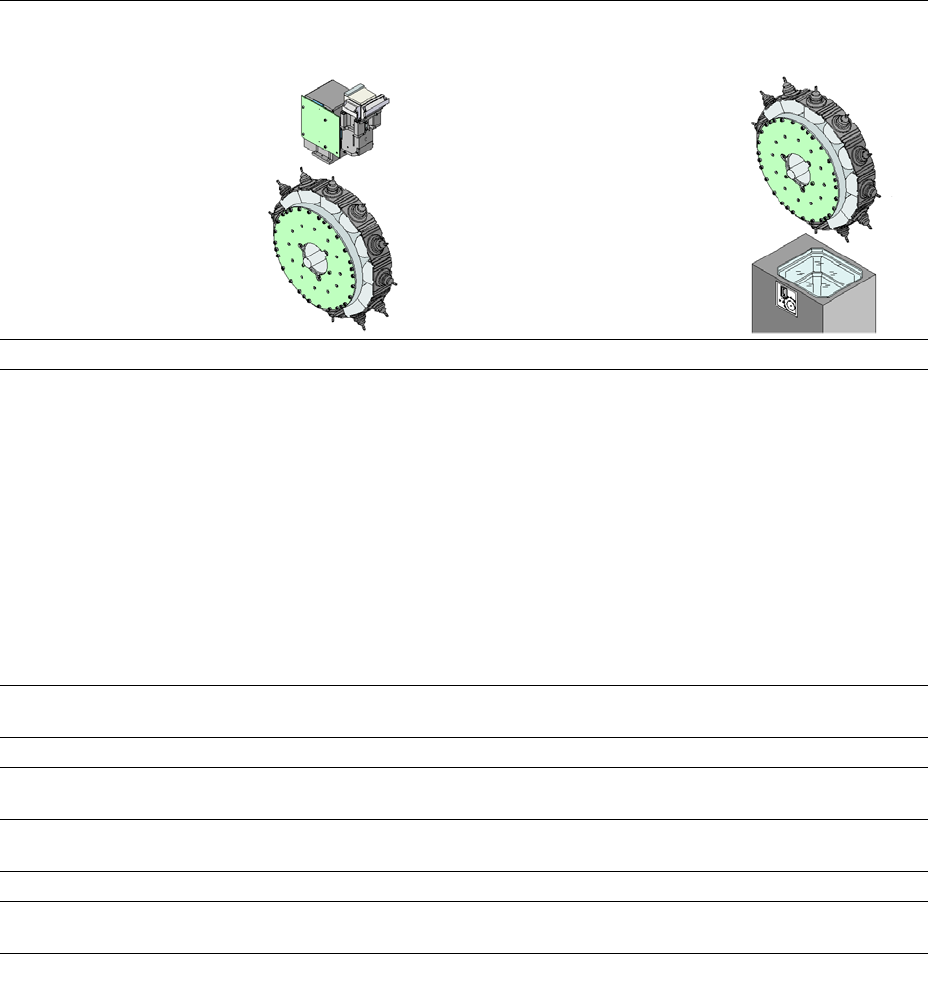

3.6.2.9 Műszaki adatok SIPLACE MultiStar (CPP)
3
SIPLACE MultiStar
AR kameratípus: 30
(CPP)
SIPLACE MultiStar
AR kameratípus: 33
(CPP)
Alkatrész spektrum
a
01005 27 mm x 27 mm-ig 0402 50 mm x 40 mm-ig
AR specifikációk
Max. magasság
b
Max. magasság
c
Min. lábraszter
Min. lábszélesség
Min. gömbraszter
Min. gömbátmérő
Min. méretek
Max. méretek
Max. tömeg
6,0 mm
8,5 mm
0,3 mm
0,15 mm
0,25 mm
d
0,35 mm
e
0,14 mm
d
0,20 mm
e
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
Programozható felrakási
erő
1,0 - 10 N 1,0 - 10 N
Pipetta típusok 20xx, 28xx 20xx, 28xx
X/Y-pontosság
f
± 41 µm / 3
± 55 µm / 4
± 34 µm / 3
± 45 µm / 4
Szögpontosság ± 0,4° / 3
g
, ± 0,5° / 3
h
± 0,5° / 4
g
, ± 0,7° / 4
h
± 0,2° / 3
± 0,3° / 4
Világítási szintek 5 6
A világítási -szintek beál-
lítási lehetőségei
256
5
256
6
a) Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az ügyfélspecifikus
szabványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
b) CPP-fej: alacsony szerelési pozícióba (stacioner AR-kamera nem lehetséges).
c) CPP-fej: magas szerelési pozícióba
d) < 18 mm x 18 mm AR-hez
e) ≥ 18 mm x18 mm AR-hez
f) Gyártósemleges IPC szabvány szerint mért pontossági érték
g) Alkatrészméretek 6 mm x 6 mm és 27 mm x 27 mm között.
h) Alkatrészméretek 6 mm x 6 mm alatt.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.6 Beültetőfej Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
130
3.6.3 SIPLACE TwinStar a rendkívül pontos IC-beültetéshez
3
Ábra 3.6 - 9 SIPLACE TwinStar a rendkívül pontos IC-beültetéshez
3
(1) Pick&Place-Modul 1 (P&P1) - a TwinStar 2 Pick&Place-modulból áll
(2) Pick&Place-modul 2 (P&P2)
(3) DP-tengely
(4) Z-tengely meghajtása
(5) Inkrementális útmérőrendszer a Z-tengely számára
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.6 Beültetőfej
131
3.6.3.1 Leírás
Ez a magasan fejlett beültetőfej két ugyanolyan típusú, egymáshoz kapcsolt beültetőfejből áll, me-
lyek a Pick&Place-elven működnek. A TwinStar alkalmas különösen igényes és nagy alkatrészek
feldolgozására. A beültetőfej két alkatrészt visz el, a beültetési pozícióig tartó úton optikailag köz-
pontosítva és a szükséges beültetési helyzetbe forgatva őket. Azután szabályozott levegőbefúvás
segítségével lágyan és pozícióhelyesen lehelyezi őket a nyomtatott áramköri lapra.
A TwinStar számára új pipetták (5xx típus) lettek kifejlesztve. Egy adapter segítségével azonban
használhatók a 4xx típusú Pick&Place-fej pipettái is és a 8xx és 9xx típusú Collect&Place fejek
pipettái is.
