3.8 NYÁK szállítórendszer
3.8.1 Leírás
A NYÁK-szállítás 3-részes szállítószalagként felépített és a bemeneti-, a megmunkáló- és a ki-
meneti szállítószalagból áll. A bemeneti és a kimeneti szállítószalag a nyomtatott áramköri lapok
pufferzónájaként funkcionál, ha kisebb várakozási idők állnának elő.
A szállító szalagokat egyenáramú motorok hajtják meg. Ultrahangos érzékelők felügyelik és ve-
zérlik a nyomtatott áramköri lapok szállítását. Ha a nyomtatott áramköri lap elérte a beültetőterü-
letet, és áthaladt az ultrahangos érzékelőn, akkor lefékeződik. A nyomtatott áramköri lapokat egy
stopper pozícionálja. Amint a nyomtatott áramköri lap elérte az előírt pozíciót, a szállítószalag
megáll és a nyomtatott áramköri lap az alsó oldala felöl befogásra kerül.
Ezért a nyomtatott áramköri lap felső oldala és a beültetőfej közötti távolság minden nyomtatott
áramköri lap esetében változatlan marad, és nem függ a nyomtatott áramköri lap vastagságától.
Ennek megfelelően a beültetési ráta sem függ a NYÁK-vastagságtól. Ezen túlmenően optimálha-
tó a NYÁK-jelközpontosítás is. A NYÁK-felület és a NYÁK-kamera közötti állandó távolság követ-
keztében a NYÁK-kamera fókusza mindig azonos élességgel van a NYÁK-felületre állítva. A
NYÁK-jelkontúrok leképezése a NYÁK-kamera CCD-chipjén optimális.
A nyomtatott áramköri lap szállítószalagjának szélességét egy integrált szabályzókör elektroniku-
san állítja be és ellenőrzi. Ez program-meghívással választható ki. Ekkor a szabályozóelektronika
olyan hosszan aktiválja a hajtómotort, amíg a kívánt szélességet el nem éri. A szélességbeállítás
tehát független a többi gépkomponenstől.
A szállítási magasság az automatákon úgy választható ki, hogy azok 900, 930, vagy 950 mm
szállítási magasságú sorokban integrálhatók. A standard magasság 930 mm.
Az egyes automaták NYÁK szállítószalagjai (konvejor) közötti kommunikáció a SMEMA-porton
vagy az opcionális a Siemens-interfészen keresztül történik.
A dupla szállítószalaghoz is választható a fix bal vagy jobb szállítószalag-oldal. A fix szállítósza-
lag-oldal váltása jobbról balra vagy fordítva ennél a szállítószalagnál könnyen, állomási szoftver-
rel lehetséges.
Az egyszeres szállítószalaghoz csak a jobb oldali fix szállítószalagoldal állítható be. A bal oldali
fix szállítószalagoldal csak mechanikus átszereléssel lehetséges.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.8 NYÁK szállítórendszer
143
3.8.2 Az egyszeres NYÁK-szállítószalag felépítése
3

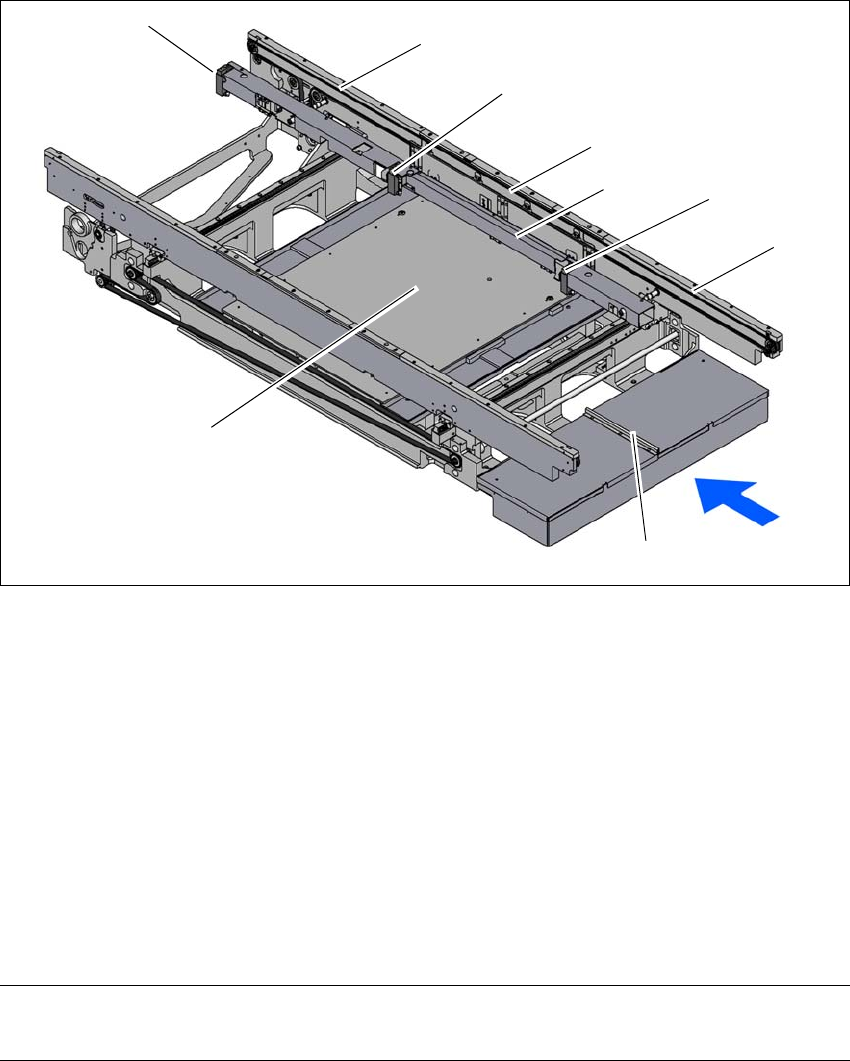

Ábra 3.8 - 1 Az egyszeres NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) Stopper - bemenő terület
(3) Megállítóléc
(4) Megmunkálószállító
(5) Stopper - feldolgozási terület
(6) Kimeneti szállító
(7) Stopper - kimenő terület
(8) Emelőasztal
(9) Szállítóvezérlés (a burkolat alatt)
MEGJEGYZÉS
A NYÁK-alátámasztások szabad pozicionálását megállítóléc határolja. 3
(5)
(1)
(3)
(7)
(8)
(6)
(4)
(2)
(9)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.8 NYÁK szállítórendszer Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
144
3.8.3 A flexibilis NYÁK-dupla szállítószalag felépítése (Csak SX1/SX2)
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik. A fix szállító-oldalpanel szériában a jobb oldalon helyezkedik el. Az
igényeknek megfelelően a NYÁK-dupla szállítószalag egyszeres és dupla szállítószalagként is
üzemeltethető.
3

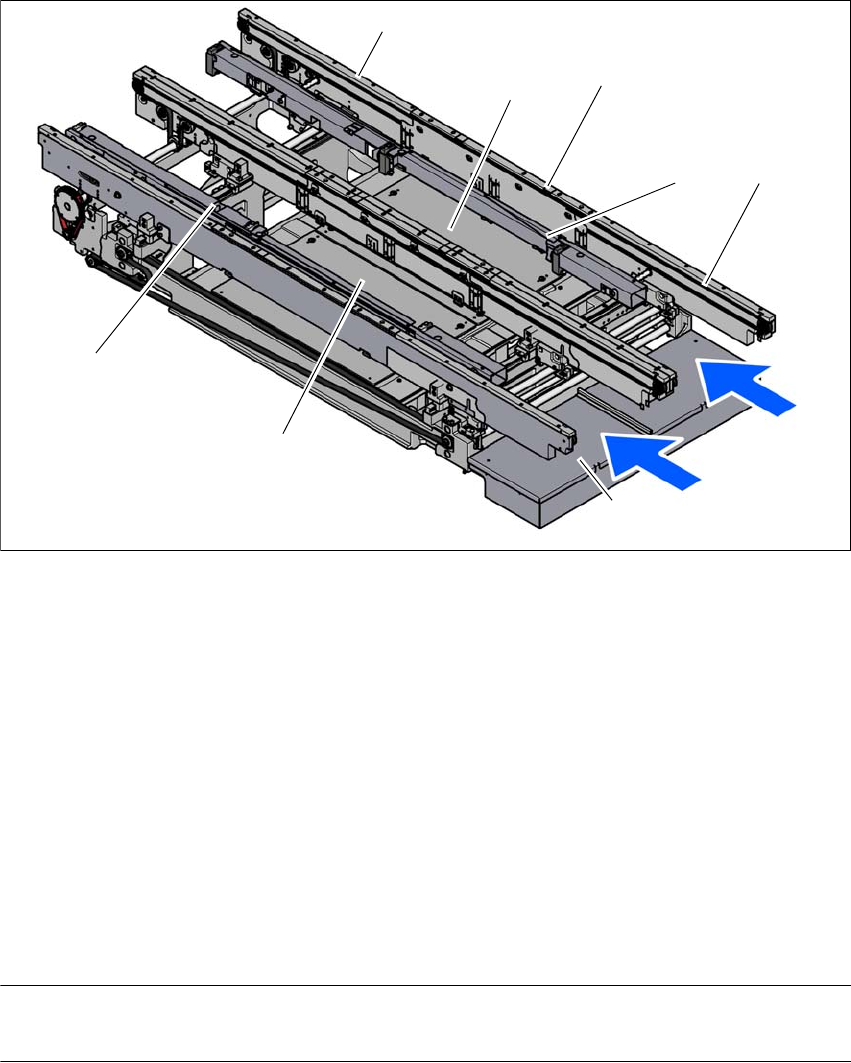

Ábra 3.8 - 2 Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) Megállítóléc - 1. szállítási nyomvonal
(3) Megmunkálószállító
(4) 1. emelőasztal
(5) Kimeneti szállító
(6) Megállítóléc - 2. szállítási nyomvonal
(7) 2. emelőasztal
(8) Szállítóvezérlés (a burkolat alatt)
(T1) 1-es szállítási nyomvonal
(T2) 2-es szállítási nyomvonal
MEGJEGYZÉS
A NYÁK-alátámasztások szabad pozicionálását megállítólécek határolják. 3
(5)
(1)
(3)
(4)
(7)
(8)
(T1)
(T2)
(2)
(6)
