Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 M ű szaki adatok és szerkezeti egységek Az SR.705.xx szoftververziótól Kiadás : 10/2011 HU 3.8 NYÁK szállítórendszer 145 3.8.3.1 Flexibilis NYÁK-dupla szállítósza lag - szá…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.8 NYÁK szállítórendszer Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
144
3.8.3 A flexibilis NYÁK-dupla szállítószalag felépítése (Csak SX1/SX2)
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik. A fix szállító-oldalpanel szériában a jobb oldalon helyezkedik el. Az
igényeknek megfelelően a NYÁK-dupla szállítószalag egyszeres és dupla szállítószalagként is
üzemeltethető.
3
Ábra 3.8 - 2 Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) Megállítóléc - 1. szállítási nyomvonal
(3) Megmunkálószállító
(4) 1. emelőasztal
(5) Kimeneti szállító
(6) Megállítóléc - 2. szállítási nyomvonal
(7) 2. emelőasztal
(8) Szállítóvezérlés (a burkolat alatt)
(T1) 1-es szállítási nyomvonal
(T2) 2-es szállítási nyomvonal
MEGJEGYZÉS
A NYÁK-alátámasztások szabad pozicionálását megállítólécek határolják. 3
(5)
(1)
(3)
(4)
(7)
(8)
(T1)
(T2)
(2)
(6)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.8 NYÁK szállítórendszer
145
3.8.3.1 Flexibilis NYÁK-dupla szállítószalag - szállítási nyomvonalak és szálíltási módok
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.8 - 4
. ábrát, 146. oldal).
3.8.3.2 NYÁK-Dupla szállítószalag "egyszeres szállítószalag" üzemmódban
A dupla szállítószalag online módon egyszeres szállítószalaggá konfigurálható. Ehhez teljes egé-
szében össze kell vezetni és ki kell kapcsolni a szállítási nyomvonalat (lásd 3.8 - 3
). Így a szállítási
nyomvonal maximális szélessége 460 mm.
3

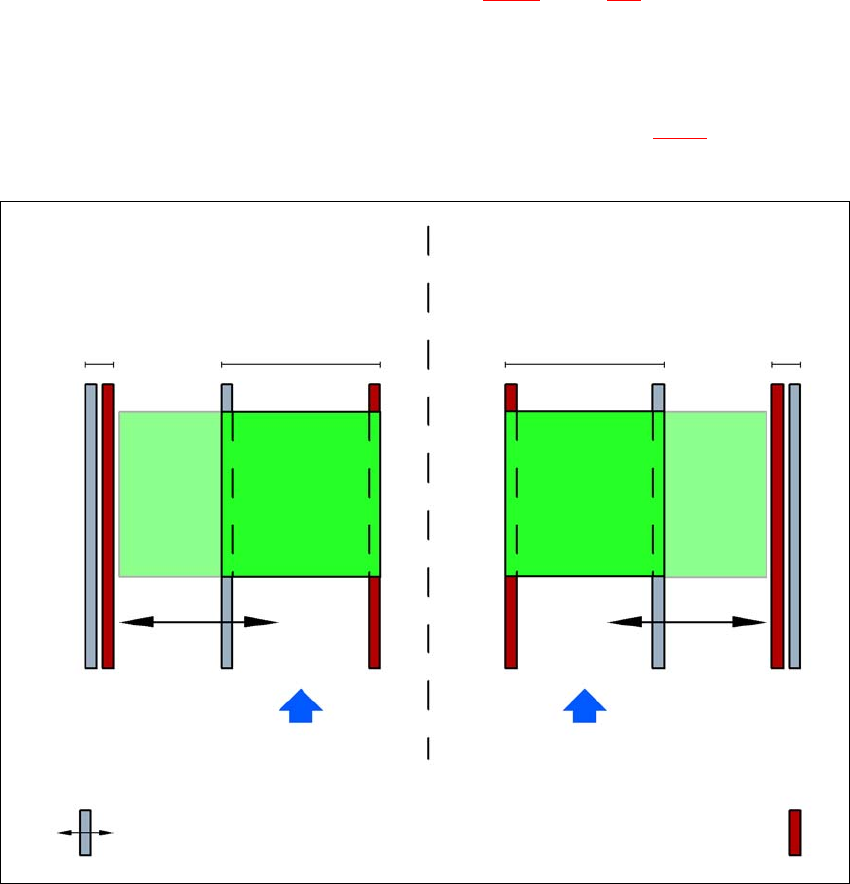

Ábra 3.8 - 3 Rugalmas dupla szállítószalag "egyszeres szállítószalag" üzemmódban
Dupla szállítószalag szélesített 2. szállítási nyom-
vonallal (fix szállító-oldalpanel balra)
2. szállítási nyom-
vonal inaktív
1-es szállítási nyomvo-
nal
2-es szállítási nyomvo-
nal
1. szállítási nyom-
vonal inaktív
NYÁK-szállítási irány NYÁK-szállítási irány
Fix szállító-oldalpanel
Dupla szállítószalag szélesített 1. szállítási nyom-
vonallal (fix szállító-oldalpanel jobbra)
Mozgatható szállító-oldalpanel
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.8 NYÁK szállítórendszer Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
146
3.8.3.3 Aszinkron szállítási mód
Az aszinkron üzemelésben egy adott nyomtatott áramköri lap egy adott szállítási nyomvonalon
kerül beültetésre, míg egy másik a második szállítási nyomvonalon kerül a beültetési pozícióba.
Így a teljes szállítási időt meg lehet takarítani, ami speciálisan a nyomtatott áramköri lapoknál ala-
csony üzemidővel jelentős teljesítménynöveléshez vezet.
Ha a gép megbízási adatokkal (használat, felszerelés) el van látva, a beültetési üzem minden idő-
pontjában szállítani fogja a bemenő szalagokon lévő nyomtatott áramköri lapokat az adott feldol-
gozási szalagra (szabad feldolgozási szalag esetén). A beültetési folyamat elindul, amint egy
NYÁK az adott feldolgozási szalagra kerül. A nyomtatott áramköri lapok egymásután lesznek be-
ültetve.
Ha a beültetési folyamat megszakad, akkor a szállítási port lezárul és azon nyomtatott áramköri
lapok beültetése, amelyek ekkor a feldolgozási szalagokon vannak, befejeződik.
A szállítási port mindkét szállítási nyomvonalnál egy időben zárul le, ill. válik szabaddá.
3

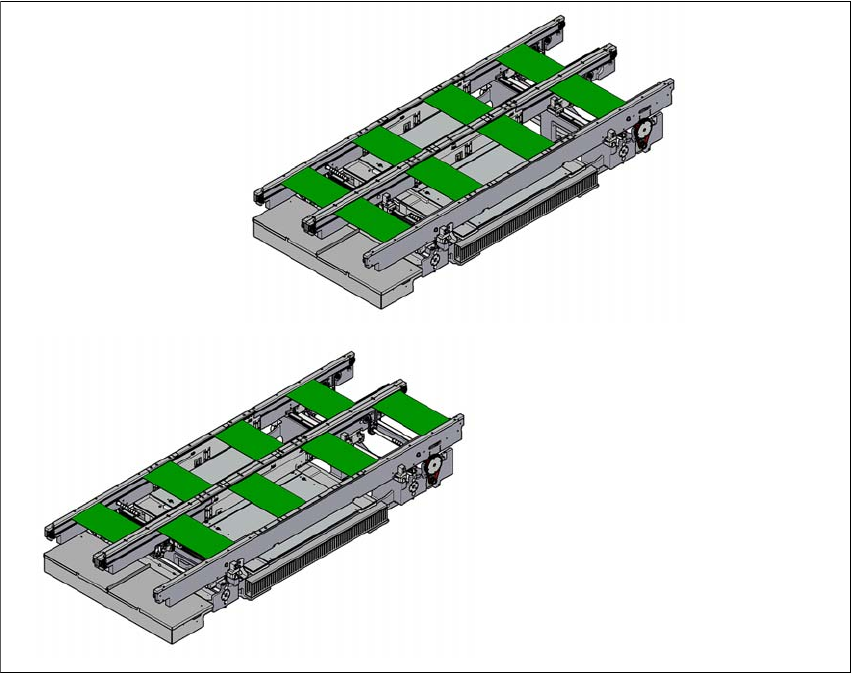

Ábra 3.8 - 4 Szállítási módok
Szinkron szállítási mód
Aszinkron szállítási mód
