3.9 Szemlerendszer
3.9.1 Felépítés
Minden Collect&Place-fejen egy AR-kamera helyezkedik el (lásd: 3.6 - 2. ábra, a 117. oldalon és
3.6 - 4
. ábra a 121. oldalon). A MultiStar és a TwinStar AR-kamerája, stacioner, P&P (típus: 33)
55 x 45, digitális, a gépkeretre van rögzítve.
Az AR-érzékelő modul segítségével meg lehet határozni
– az alkatrész pontos helyét a pipettán és
– a tokozás geometriáját.
A NYÁK-érzékelő modul állapítja meg a nyomtatott áramköri lapon lévő illesztési jelek segítsé-
gével
– a nyomtatott áramköri lap helyét,
– elfordulási szögét
– és a nyomtatott áramköri lap késleltetését.
A NYÁK-kamerák a portálok alsó oldalára vannak rögzítve. A szállítókon lévő illesztőjelek segít-
ségével határozzák meg az alkatrészek pontos átvételi helyét, aminek különösen kis alkatrészek-
nél van nagy jelentősége.
FIGYELEM!
FEJ-ÜTKÖZÉSI VESZÉLY! 3
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a TwinStar stacioner AR-kameráit, típus:
33, 55 x 45, digitális és típus: 25, 16 x 16, digitális (FC-kamera) le kell szerelni, különben a Speed-
Star a kameraházakba ütközik.
Ha a TwinStar beültetőfejet MultiStar-ra cserélik, akkor a stacioner AR-kamera, típus: 33, 55 x
45, digitális, az alsó helyzetben van felszerelve.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.9 Szemlerendszer
151
3.9.2 AR-kamera C&P, típus: 30, 27 x 27, digitális
3
Ábra 3.9 - 1 AR-kamera C&P, típus: 30, 27 x 27, digitális
(1) AR-kameraoptika és megvilágítás
(2) Kameraerősítő
(3) Megvilágításvezérlés
3.9.2.1 Műszaki adatok
3
AR-méretek 0,3 mm x 0,3 mm - 27 mm x 27 mm
AR-spektrum 01005 - 27 mm x 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,25 mm < 18 mm x 18 mm méretű alkatrészekhez
0,35 mm 18 mm x 18 mm méretű alkatrészekhez
Min. gömb-átmérő 0,14 mm < 18 mm x 18 mm méretű alkatrészekhez
0,2 mm 18 mm x 18 mm méretű alkatrészekhez
Látómező 32 mm x 32 mm
Megvilágítás módja Felülvilágítás (öt szabadon programozható szint)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.9 Szemlerendszer Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
152
3.9.3 AR-Kamera stacionárius P&P, 33, 55 x 45 típusok, digitális
Cikksz.119818-xx felállított kamera, típus: 33
3.9.3.1 Felépítés
3

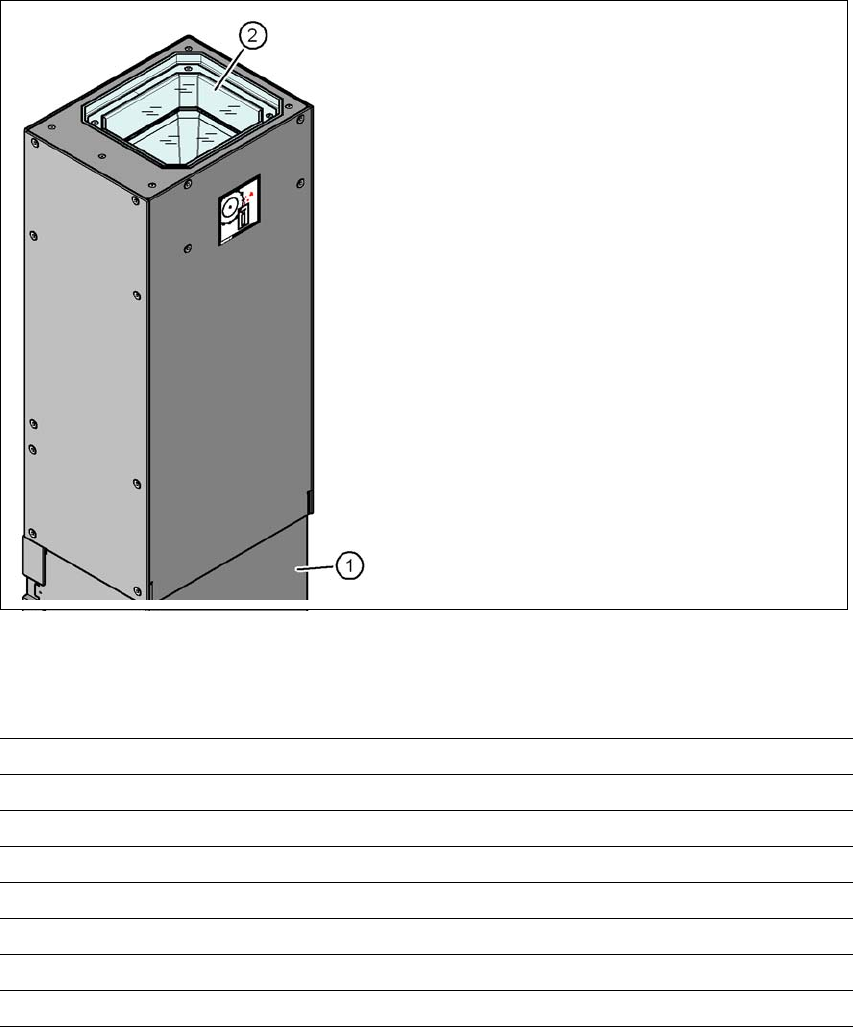

Ábra 3.9 - 2 Az AR-kamera, stacioner P&P, típus: 33, 55 x 45, digitális felépítése
3.9.3.2 Műszaki adatok
3
(1) Kameraház integrált kamerával és ka-
meraerősítővel
(2) Üveglap - alatta megvilágítás- és op-
tika-szintek
AR-méretek 1,0 mm x 0,5 mm - 55 mm x 45 mm
AR-spektrum 0402, MELF, SO, PLCC, QFP, elektrolit-kondenzátorok, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,35 mm
Min. gömb-átmérő 0,2 mm
Látómező 65 mm x 50 mm
Megvilágítás módja Felülvilágítás (hat szabadon programozható szint)
