3.9.5 NYÁK-kamera, 34 típus, digitális
3.9.5.1 Felépítés
3

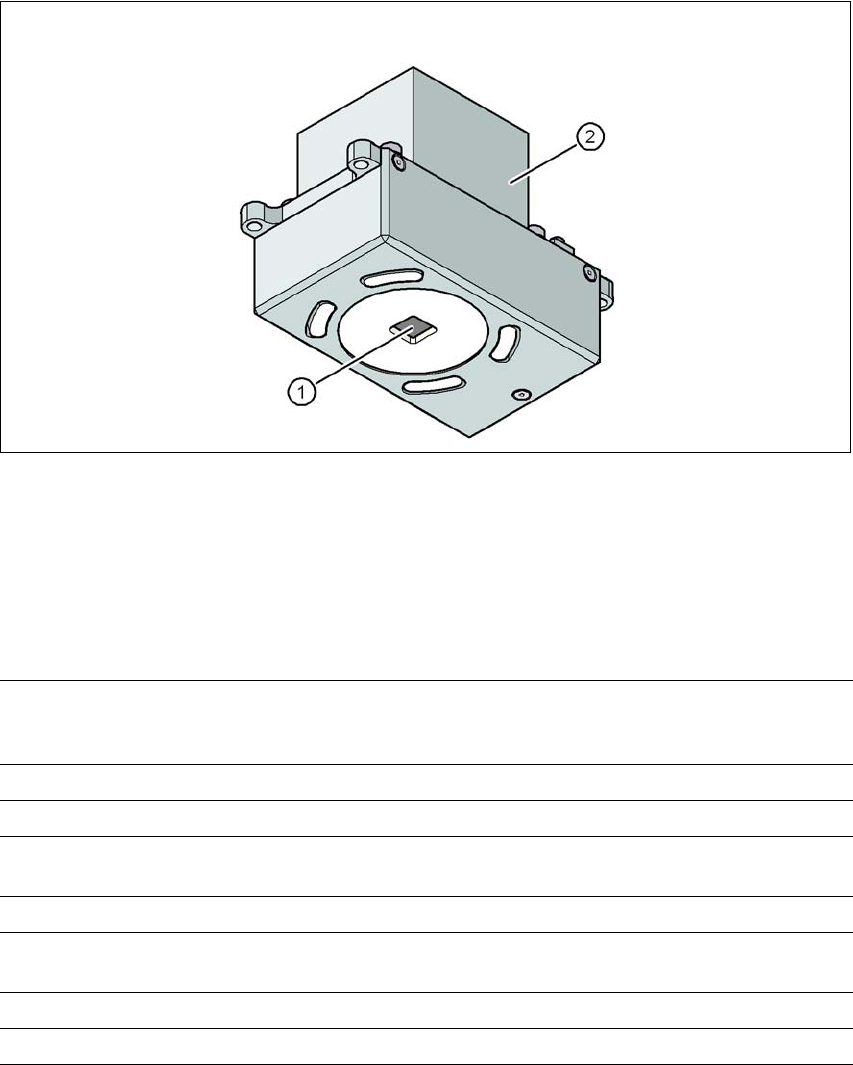

Ábra 3.9 - 4 NYÁK-kamera, 34 típus, digitális
(1) NYÁK-kameraoptika és megvilágítás
(2) Kameraerősítő
3.9.5.2 Műszaki adatok
3
NYÁK-illesztési jelek Legfeljebb 3 (egyes kapcsolás és többszörös hasznosítás),
legfeljebb 6 „Hosszú NYÁK” opciónál (az opcionális jeleket az
optimalizálás adja ki).
Helyi illesztőjelek NYÁK-onként legfeljebb 2 (különböző típusúak lehetnek)
Könyvtármemória Egyes kapcsolásonként legfeljebb 255 illesztőjel-típus
Képfeldolgozás Éldetektálási módszer (Singular Feature (egyedi jellemző)) szür-
keárnyalat-értékek alapján
Megvilágítás módja Felülvilágítás (3 szabadon programozható szint)
Felismerési idő
jelenként/hibás jelenként
20 ms - 200 ms
Látómező 5,78 mm x 5,78 mm
Fókuszszint távolság 28 mm
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.9 Szemlerendszer
155
3.9.5.3 Illesztőjelölés-kritériumok
3
3.9.5.4 Tintapont-kritériumok
3
2 jel kiértékelése
3 jel kiértékelése
X- / Y-pozíció, elfordulási szög közepes NYÁK-késleltetés
ezen felül: nyírás, külön eltolás X- és Y-irányban
Jelformák Szintetikus jelek: kör, kereszt, négyzet, téglalap, rombusz, kör
alakú, négyzetes és derékszögű kontúrok, kettős kereszt
Minta: tetszés szerinti
Jelfelület
Réz
Ón
Oxidáció és forrasztás elleni takaró lakk nélkül
Görbület a szerkezeti szélesség 1/10-e, a környezethez képest
mindig jó kontraszt
Szintetikus jelek méretei
Kör és téglalap min. X/ Y-mérete:
Körgyűrű és négyszögű keret min. X/ Y-mérete:
Kereszt min. X/ Y-mérete:
Kettős kereszt min. X/ Y-mérete:
Rombusz min. X/ Y-mérete:
Körgyűrű és négyszögű keret min. keretszélessége:
Kereszt, kettőskereszt min. ág- / távolságmérete:
Valamennyi jelforma min. X/ Y-mérete:
Kereszt, kettőskereszt max. ágszélessége:
Általános min. tűrések:
Általános max. tűrések:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
Névleges méret 2%-a
Névleges méret 20%-a
Minták méretei
Min. méret
Max. méret
0,5 mm
3 mm
Jelkörnyezet A jel környezetében nincs szükség szabad térre, ha a kereső-
mezőben nem található hasonló jelstruktúra.
Módszerek - Szintetikus jelfelismerő eljárás
- Közepes szürkeárnyalat-érték
- Hisztogram-módszer
- Template Matching (mintaillesztés)
Jelformák ill. struktúrák mérete
Szintetikus jelek
Más eljárások
A szintetikus jelek méreteit lásd a 3.9.5.3
Illesztőjelölés-kritériu-
mok szakaszban, 155. oldal
Min. 0,3 mm
Max. 5 mm
Fedőanyag Jól fedő
Felismerési idő A módszertől függően 20 ms - 0,2 s
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
156
3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz
A SIPLACE SX1/SX2/DX1/DX2 esetében a SIPLACE szálíltómodulok teljes spektruma felhasz-
nálásra kerül. Valamennyi SIPLACE X-szállítómodul kompatibilis a SIPLACE SX1/SX2, AR-asz-
talaival, valamint a DX1/DX2 DX-asztalaival és korlátozás nélkül alkalmazhatók. A SIPLACE X-
szállítómodulok fontos jellemzői az átvételi hely nagy pontossága, az online programozhatóság,
az LCD-kijelzőn megjelenő állapotjelzések és az egyszerű kezelhetőség a szállítók cseréjénél a
beültetési folyamat közben. A szálíltómodulok áramellátása érintkező nélkül, egy induktív inter-
fész által történik. Minden szállítómodul két optoelektronikai csatornán (fényhullámvezető) ke-
resztül kommunikál a szállítómodul-vezérlőegységgeé (FCU). A két interfész alkotja az EDIF
szerkezeti csoportot (energia- és adatinterfész, lásd a 2. pontot a 3.10 - 1
, 159. oldal). A szállító
vezérlőegysége másrészt a CAN-buszon keresztül kapcsolódik az automata vezérlőfiókjához.
3.10.1 SIPLACE X-sorozatú hevederszállítók
3.10.1.1 Heveder anyaga
A hevederszélesség 8 mm-től 88 mm-ig terjedhet. A heveder anyaga blister (hólyagos műanyag)
vagy papír. Ezen felül tapadó zárófóliával (PSA-fólia) ellátott hevederek is feldolgozhatók. Ehhez
a "PSA-Kit" (PSA-készlet) opcióra van szükség.
A hevederszállítók tervezésénél a következő hevederszabványokat vették alapul:
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003) 3
A blister-heveder összmagassága a heveder szélességétől függ és a következő maximális érté-
keket veheti fel:
8 mm-es papírhevedereknél a papír vastagsága legfeljebb 1,6 mm lehet. Egy alkatrésztáska hos-
sza a heveder mozgásának irányában max. 51 mm lehet.
PSA-készlet Cikkszám
PSA-Kit 8 mm X 00141224-xx
PSA-Kit 12 mm X 00141225-xx
PSA-Kit 16 mm X 00141227-xx
Hevederszélességek A blister-heveder összmagassága
8 mm Max. 3,5 mm
12 mm Max. 6,5 mm
16 mm és szélesebb Max. 25 mm
