3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
160
3

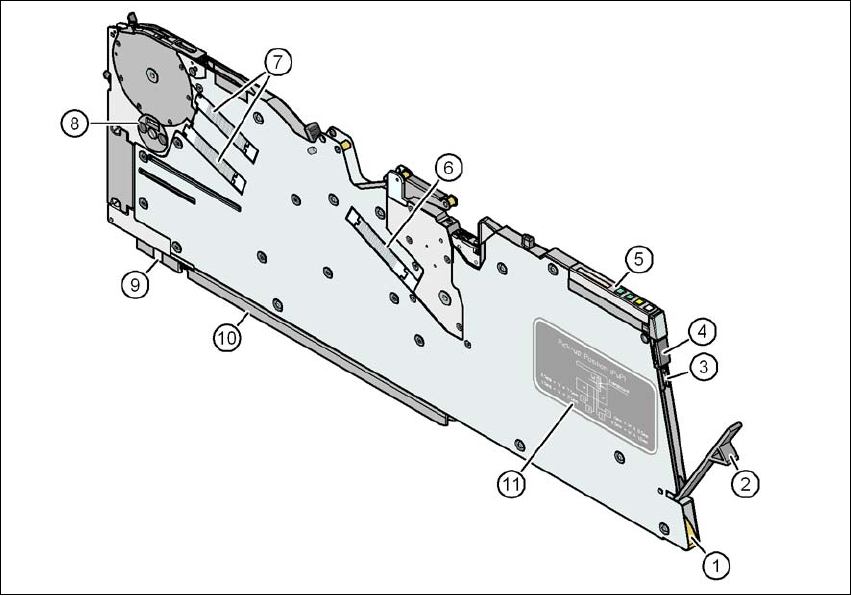

Ábra 3.10 - 2 8 mm X-hevederszállító - hátulnézet
(1) Belépőnyílás a hevedercsatorna részére hevederrugóval
(2) Zárófóliatartály fedél
(3) Beépített kés a zárófólia levágásához
(4) Levevő fogantyú, bekattant állapotban
(5) Kezelőmező
(6) A zárófólia-fogóberendezés hajtómotorja
(7) A hevederszállítás hajtómotorjai
(8) Forgó tolattyú az alkatrészek ártalmatlanításához
(9) Elülső csúszó vezető
(10) Hátulsó csúszó vezető
(11) Az átvételi hely grafikus ábrázolása az alkatrészméret függvényében
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz
161
3.10.2 A SIPLACE X-sorozatú szállítók műszaki adatai
A következő oldalak az X-sorozatú szállítók képeit és műszaki adatait tartalmazzák.
3.10.2.1 Hevederszállító 2x8 mm X
3

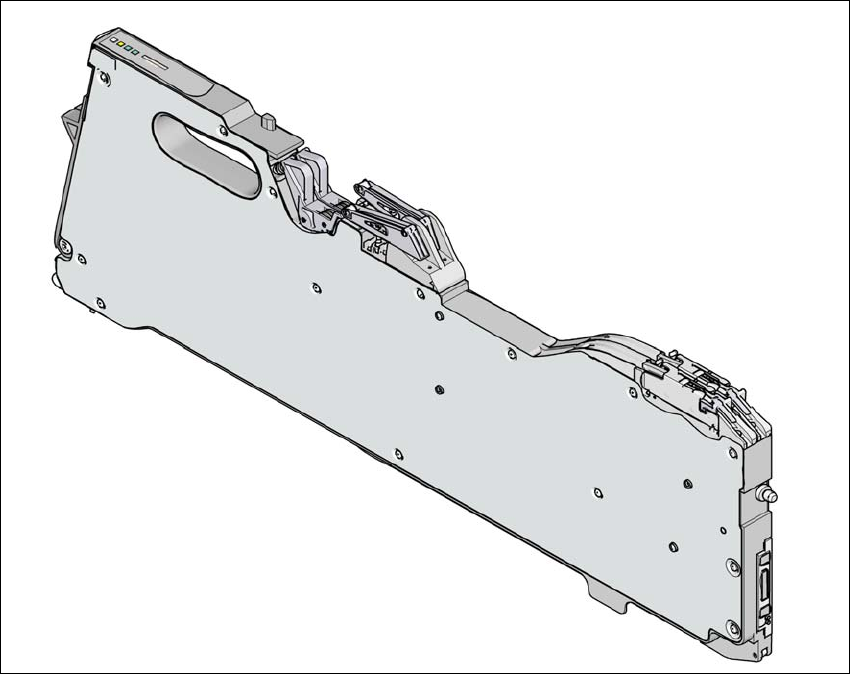

Ábra 3.10 - 3 Hevederszállító 2x8 mm X
3
Hevederszállító 2x8 mm X Cikksz. 00141269-xx
Hevederszállító 2x8 mm X szakadásérzékelővel Cikksz. 00141289-xx
Szélesség 22,6 mm
Foglalt szállítóhelyek 2
Továbbítási lépésköz 1 mm / 2 mm / 4 mm / 8 mm
Csereidő egy-egy hevederre < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
162
3.10.2.2 8 mm X hevederszállító
3
Ábra 3.10 - 4 8 mm X hevederszállító
3
8 mm X hevederszállító Cikksz. 00141270-xx
Hevederszállító 8 mm X szakadásérzékelővel Cikksz. 00141290-xx
Szélesség 10,8 mm
Foglalt szállítóhelyek 1
Továbbítási lépésköz 1 mm / 2 mm / 4 mm / 8 mm
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
