Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 M ű szaki adatok és szerkezeti egységek Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz 165 3.10.2.5 24 mm X heveders…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
164
3.10.2.4 16 mm X hevederszállító
3
Ábra 3.10 - 6 16 mm X hevederszállító
3
16 mm X hevederszállító Cikksz. 00141272-xx
Hevederbevezető 16 mm X szakadásérzékelővel Cikksz. 00141292-xx
Szélesség 34,4 mm
Foglalt szállítóhelyek 3
Továbbítási lépésköz 4 mm - 20 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz
165
3.10.2.5 24 mm X hevederszállító
3

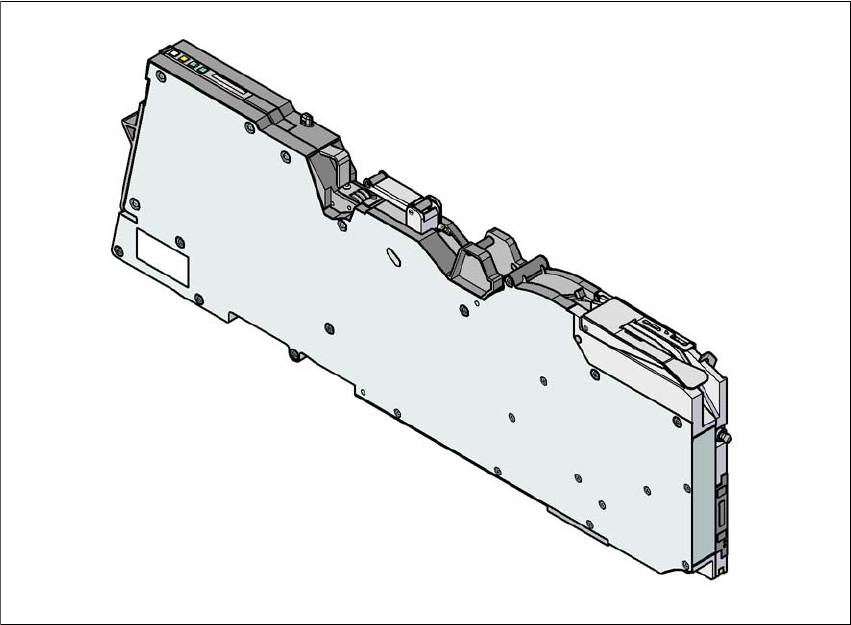

Ábra 3.10 - 7 24 mm X hevederszállító
3
3
3
24 mm X hevederszállító Cikksz. 00141273-xx
Hevederbevezető 24 mm X szakadásérzékelővel Cikksz. 00141293-xx
Szélesség 34,4 mm
Foglalt szállítóhelyek 3
Továbbítási lépésköz 4 mm - 32 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
166
3.10.2.6 Hevederszállító 32 mm X
3
Ábra 3.10 - 8 Hevederszállító 32 mm X
3
3
Hevederszállító 32 mm X Cikksz. 00141274-xx
Hevederbevezető 32 mm X szakadásérzékelővel Cikksz. 00141294-xx
Szélesség 46,2 mm
Foglalt szállítóhelyek 4
Továbbítási lépésköz 4 mm - 40 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
