Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 M ű szaki adatok és szerkezeti egységek Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz 167 3.10.2.7 44 mm X heveders…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
166
3.10.2.6 Hevederszállító 32 mm X
3

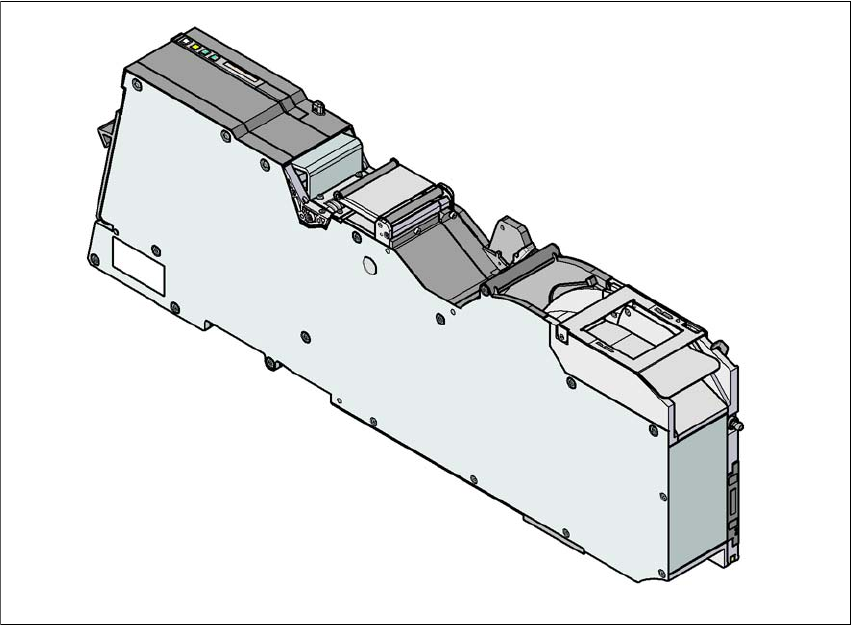

Ábra 3.10 - 8 Hevederszállító 32 mm X
3
3
Hevederszállító 32 mm X Cikksz. 00141274-xx
Hevederbevezető 32 mm X szakadásérzékelővel Cikksz. 00141294-xx
Szélesség 46,2 mm
Foglalt szállítóhelyek 4
Továbbítási lépésköz 4 mm - 40 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz
167
3.10.2.7 44 mm X hevederszállító
3
Ábra 3.10 - 9 44 mm X hevederszállító
3
3
3
3
44 mm X hevederszállító Cikksz. 00141275-xx
Hevederbevezető 44 mm X szakadásérzékelővel Cikksz. 00141295-xx
Szélesség 58,0
Foglalt szállítóhelyek 5
Továbbítási lépésköz 4 mm - 52 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
168
3.10.2.8 Hevederszállító 56 mm X
3
Ábra 3.10 - 10 Hevederszállító 56 mm X
3
3
3
Hevederszállító 56 mm X Cikksz. 00141276-xx
Hevederbevezető 56 mm X szakadásérzékelővel Cikksz. 00141296-xx
Szélesség 69,8
Foglalt szállítóhelyek 6
Továbbítási lépésköz 4 mm - 64 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
