3 M ű szaki adatok és szerkezeti egységek Üzemel tetési útmutató SIPLACE SX1/SX2/DX1/DX2 3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2- höz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 176 3 Ábra 3.10 - 15 Szállí…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz
175
3.10.4.1 Szállítóadapterek címke megjelenítővel ellátott X-sorozathoz
3

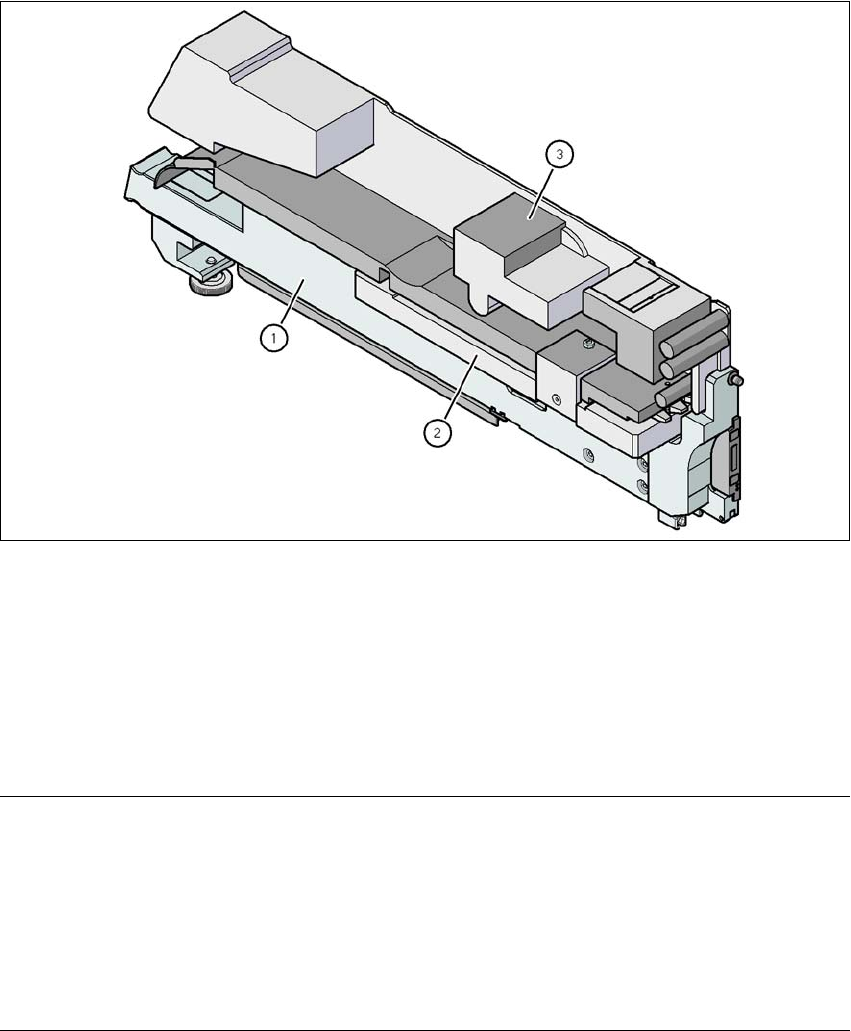

Ábra 3.10 - 14 Szállítóadapterek címke megjelenítővel ellátott X-sorozathoz
(1) Adapter az X-sorozat szállítómoduljaihoz (cikksz. 00141305-xx)
(2) Adapter-lemez a címke megjelenítő számára (cikksz 00141310-xx)
(3) Címke megjelenítő
3.10.4.2 Szállítómoduladapter az S-vibrációs hosszanti szállítóval szerelt X-sorozathoz
UTALÁS 3
Az X sorozatú szállítómodulok számára való adapter szállítási terjedelméhez még egy adapterle-
mez tartozik:
– Max. 16,5 mm AR magasságig helyezze be az adapterlemezt.
– A 16,5 mm és 25 mm közötti magasságú alkatrészek megmunkálása adapter-lemez nél-
kül történik.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
176
3

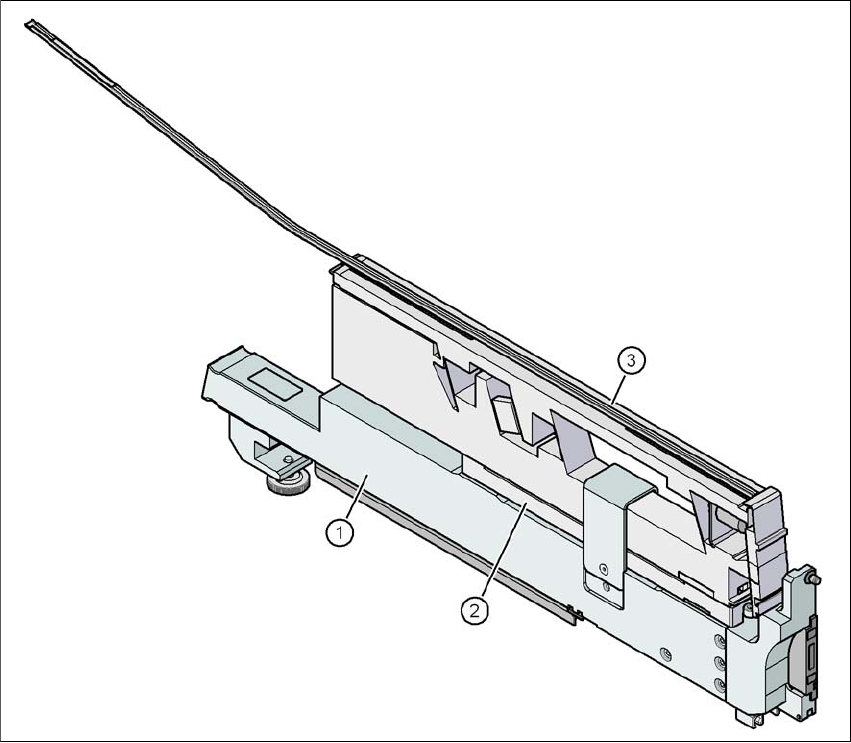

Ábra 3.10 - 15 Szállítómoduladapter az S-vibrációs hosszanti szállítóval szerelt X-sorozathoz
(1) Adapter az X-sorozat szállítómoduljaihoz (cikksz. 00141305-xx)
(2) 16,5 mm adapterlemez (a szállítási terjedelem része)
(3) Rezgő hosszanti szállítók, típus: 3 (cikksz. 00142031-xx)
Szélesség 34,4 mm
Nyomvonal szállítónként 1, 2 vagy 3 3
Foglalt szállítóhelyek 3 3
Alkatrészkészlet Rudas táranként max. 150 darab, 3
az alkatrész hosszúsága szerint 3
Fajlagos adatok a rudas tárra vonatkozóan 9,5 mm szélesség / 3 darab 3
15 mm szélesség / 2 darab 3
> 15 mm szélesség / 1 darab 3
30 mm szélesség / 1 darab 3
Rázási idő SIPLACE Pro esetén 400-tól
1000 ms-ig állítható 3
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.10 X-szállítómodulok a SIPLACE SX1/SX2/DX1/DX2-höz
177
3.10.4.3 Szállítómoduladapter az eltávolítómodullal (ártalmatlanító modul) szerelt X-soro-
zathoz
3
Ábra 3.10 - 16 Szállítóadapterek eltávolító modullal ellátott X-sorozathoz
(1) Adapter az X-sorozat szállítómoduljaihoz (cikksz. 00141305-xx)
(2) Adapter-lemez a Reject Conveyor számára (cikksz. 00141308-xx)
(3) Reject Conveyor (eltávolító modul)
