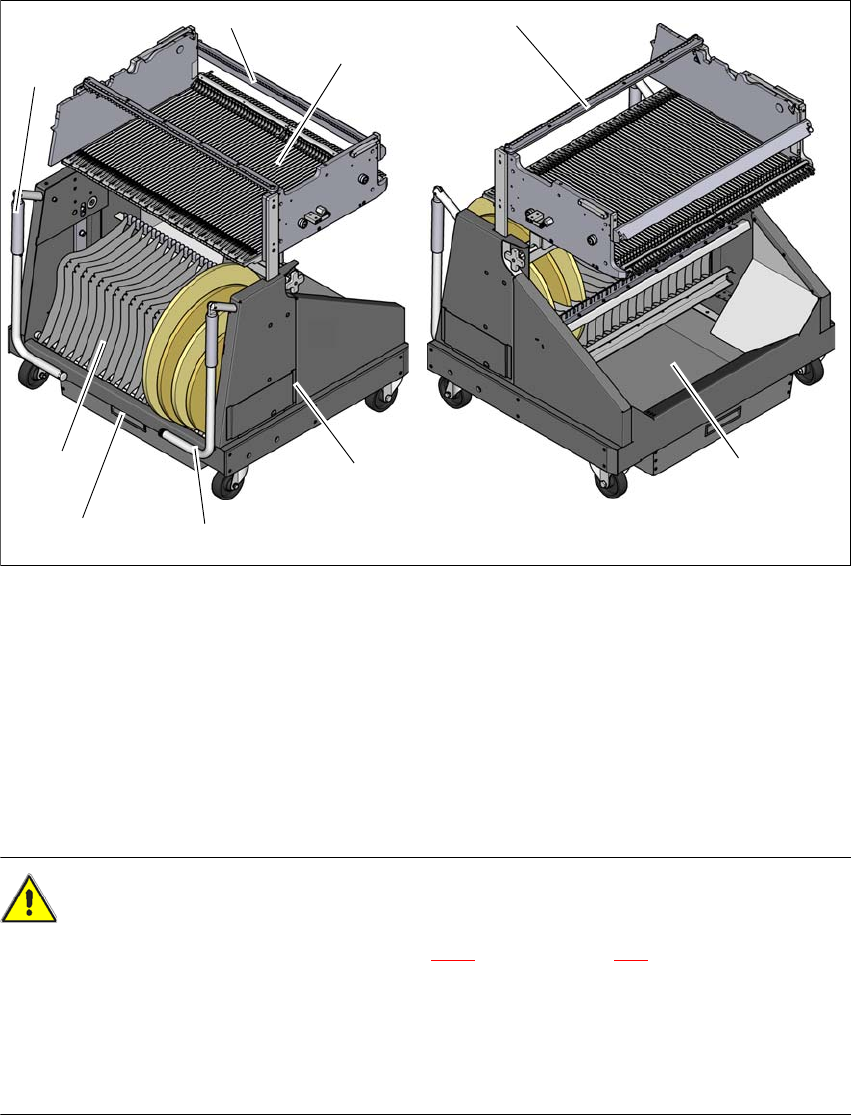

Ábra 3.11 - 3 Alkatrészkocsi, SIPLACE SX1/SX2 60 nyomsávval, elöl- és hátulnézet
(1) Alváz
(2) AR-asztal
(3) Hevederkonténer
(4) Hevederhulladék tartály
(5) Fogantyú
(6) Benyúlás elleni védelem
VIGYÁZAT! 3
Vegye figyelembe a biztonsági útmutatást a 5.8.2 szakaszban, a 261. oldalon, amikor a he-
vederhulladék-tartályt az alkatrészkocsiból kihúzza.
– A fogókat csak az AR-kocsi tolására szabad használni.
Használjon villástargoncát, amikor az alktrészkocsit szállítani akarja vagy le akarja emelni a
raklapról.
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.11 SIPLACE SX1/SX2 alkatrészkocsi
183
3.11.2 Leírás
A hevedertekercs-konténer standard kivitelben max. 17" (432 mm) méretű hevedertekercseket fo-
gad be.
A hevederkonténer és az alkatrészkocsi között balról és jobbról két darab 5 mm-es nyílás található
a listák befogadására.
Az alváz alsó oldalán található a kihúzható hevederhulladék-tartály. A levágott hevederhulladék
egy csúszdán át a hevederhulladék-tartályba kerül, amit a hulladék szaporodásának függvény-
ében üríteni kell.
A fogók fel vagy le hajthatók.
UTALÁS 3
Az automata üzemeltetéséhez valamennyi alkatrészkocsit vagy a Waffle-Pack váltót fel kell csat-
lakoztatni az automatára. A szabad helyekre Dummy-szállítók behelyezését a 2.7.5.1
szakasz-
ban, a 77. oldalon leírtak alapján végezze el.
3.11.3 Műszaki adatok
3
Alkatrészkocsi mérete
60 nyomsávos alkatrészkocsi (hosszúság x
szélesség)
30 nyomsávos alkatrészkocsi (hosszúság x
szélesség)
760 mm x 864 mm
760 mm x 471 mm
Magasság felhajtott fogantyúkkal
900 mm NYÁK-szállítási magasság
930 mm NYÁK-szállítási magasság
950 mm NYÁK-szállítási magasság
934 mm
964 mm
984 mm
Súly 60 nyomvonalas alkatrészkocsi
Szállító nélkül
Szállítókkal teljesen felszerelve
Súly 30 nyomvonalas alkatrészkocsi
Szállító nélkül
Szállítókkal teljesen felszerelve
104 kg
266 kg
76 kg
157 kg
Hevedertekercs átmérője
Standard
maximum
432 mm-ig (17“)
483 mm-ig (19“)
Szállítómodul-helyek
AR-kocsi 60 nyomvonallal
AR-kocsi 30 nyomvonallal
60 szállítómodul, 8 mm-es
30 szállítómodul, 8 mm-es
AR-kocsi csereidő < 1 perc
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.11 SIPLACE SX1/SX2 alkatrészkocsi Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
184
3.11.4 Illesztőjelek az alkatrészkocsin
3
Ábra 3.11 - 4 Illesztőjelek az alkatrészkocsin
(1) Illesztőjelek az alkatrészkocsin
Az alkatrészkocsi felcsatlakoztatása után a gép megméri az alkatrészkocsi illesztőjeleit.
A 0,5 mm-nél kisebb élhosszúságú alkatrészek esetén, azaz a 0402 és kisebb méretű alkatré-
szeknél az első alkatrész elvitele előtt megtörténik az alkatrész helyzetének meghatározása a he-
vedertáskáéval együtt.
(1)
