3.11.8 Hevederkonténer
3.11.8.1 Leírás
A hevederkonténer max. 19" (483 mm) átmérőjű hevedertekercseket képes befogadni. Az elvá-
lasztólemezek behelyezése az 5.9.5
szakaszban, a 265. oldalon van leírva.
3
Ábra 3.11 - 9 Alkatrészkocsi, SIPLACE SX1/SX2, hevederkonténerrel
(1) Hevederkonténer elválasztólemezekkel
(2) Hevederhulladék tartály
(1)
(2)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.11 SIPLACE SX1/SX2 alkatrészkocsi Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
190
3.11.8.2 Maximális hevedertekercs-átmérő a NYÁK-szállítási magasság függvényében
3
UTALÁS: 3
A SIPLACE SX1/SX2 alkatrészkocsijainál rendszerint nincs szüksége bedugható tengelyekre.
Ha azonban az X-szállítónál gyakoriak a "Timeout" hibajelentések, akkor mégis ajánljuk bedug-
ható tengelyek alkalmazását.
3.11.9 Hevederhulladék-csúszda
3

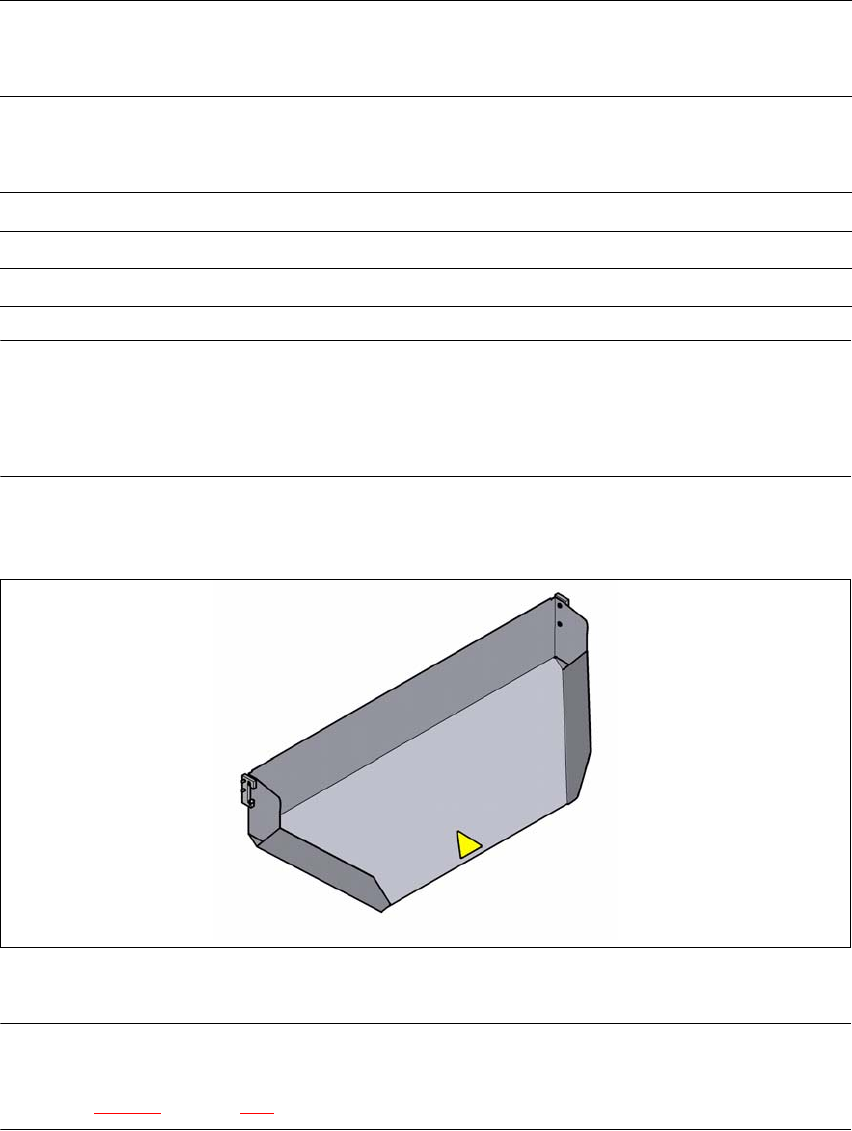

Ábra 3.11 - 10 Hevederhulladék-csúszda az alkatrészkocsi-behúzókészülékhez
UTALÁS 3
A SIPLACE SX1/SX2 hevederhulladék-csúszdája csak a SIPLACE SX1/SX2 AR-kocsibehúzá-
sára (lásd 5.15 - 4. ábra, a 290. oldalon) szerelhető fel.
Kiegészítő
hevedertekercs-tartó
nélkül
Kiegészítő hevedertekercs-tartóval
Az alkatrészkocsi
NYÁK-szállítási
magassága
Hevedertekercs
átmérője
Hevedertekercs-átmérő
dugós tengely nélkül dugós
tengellyel
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.11 SIPLACE SX1/SX2 alkatrészkocsi
191
3.11.10 Hulladékheveder-vezető csatorna az alkatrészkocsi-behúzókészüléken
A standard változatban a hulladékheveder-vezető csatorna legfeljebb 12 mm zsebmagasságú
hevedert tud a pneumatikus hevedervágó készülékhez vezetni.
3

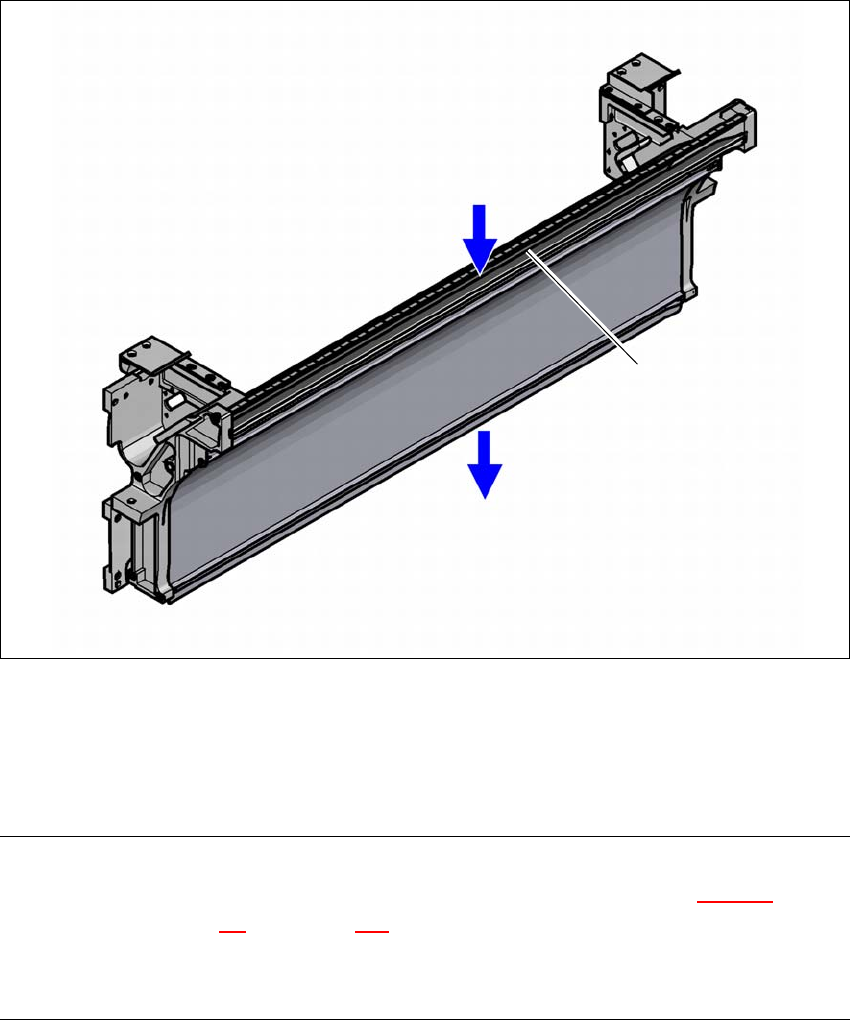

Ábra 3.11 - 11 Hulladékheveder-vezető csatorna a SIPLACE SX1/SX2 alkatrészkocsi-behúzókészüléken
(1) Bevezetőrés a hulladékheveder számára
(2) Kivezetőrés a hulladékhevederek számára a pneumatikus vágóberendezés felett
(3) Elválasztólemez ha a heveder < 12 mm, ha a heveder > 12 mm leszerelhető
UTALÁS
– A 12 mm-nél nagyobb hevedertáskákhoz az elválasztólemez (3. pozíció a 3.11 - 11
. ábrán)
eltávolítható (lásd a 4.5
. fejezetet a 229. oldalon).
Ne helyezze az alacsony zsebű szállítót közvetlenül a magas zsebű szállító mellé. A hulla-
dékhevederek átfedhetik egymást és feltorlódhatnak.
(1)
(2)
(3)
