1 Bevezetés Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 1.3 Gépleírás Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 20 1.3 Gépleírás 1.3.1 SIPLACE-elv A beültet ő auto maták az a lkatrészek et a fixen po zícionált …
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 1 Bevezetés
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 1.2 SIPLACE DX1/DX2
19
A beültető fejek egymástól függetlenül mozgathatók X- és Y-irányban, és a lineáris motorokkal
gyorsan és pontosan pozícionálhatók.
A NYÁK-szállítás céljára a SIPLACE egyszeres szállítószalag áll rendelkezésre.
Az alkatrészek rendelkezésre bocsátása számára két szabad hely áll rendelkezésre DX-asztalok-
kal, amelyek akár 60 nyomvonallal rendelkező alkatrészkocsival szerelhetők fel.
Alternatív megoldásként mindkét szabad helyre Waffle-Pack cserélő (WPC5 vagy WPC6) csatla-
koztatható. Ha az egyik szabad helyre egy WPC5/WPC6 van felszerelve, a másik szabad helyre
30 nyomvonallal rendelkező DX asztalt kell állítani.
1.2.1 A beültető fej konfiguráció áttekintése
1
Automata Beültetőfej Standard kamerák Opciók
SIPLACE
DX1
C&P20 AR-kamera, 23-as típus – Nincs
C&P12 AR-kamera, 28-as típus – AR-kamera, 30-as típus
TH AR-kamera, 33-as típus – Stacionárius kamera, 25-ös típus
(csak az 1. hely esetén)
– Stacionárius kamera, 36-as típus
SIPLACE
DX2
C&P20 / C&P20 AR-kamera, 23-as típus – Nincs
C&P20 / C&P12
AR-kamera, 23-as típus
AR-kamera, 28-as típus
–Nincs
– AR-kamera, 30-as típus
C&P12 / C&P12
AR-kamera, 28-as típus – AR-kamera, 30-as típus
Twin Head / C&P12
Stacionárius kamera, 33-
as típus
AR-kamera, 28-as típus
– Twin Head
– Stacionárius kamera, 25-ös
típus (csak az 1. hely ese-
tén)
– Stacionárius kamera, 36-as
típus
– C&P12
– AR-kamera, 30-as típus
1 Bevezetés Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
1.3 Gépleírás Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
20
1.3 Gépleírás
1.3.1 SIPLACE-elv
A beültető automaták az alkatrészeket a fixen pozícionált szállítókról az alkatrészkocsikra, a DX-
asztalra, vagy a Waffle-Pack-váltó Tray-ekre helyezik és beültetik a szintén álló NYÁK-lapokba.
A SIPLACE SX1/SX2 beültető automata egy beültető területből, egy egyszeres szállítószalagból.
és egy dupla szállítószalagból áll. Dupla szállítószalag esetén egyszerre két NYÁK-lemez beülte-
tése lehetséges..
A SIPLACE DX1/DX2 beültető automata egy beültető területből és egy egyszeres szállítószalag-
ból áll.
A „nyugvó AR-előkészítés“ és a „nyugvó NYÁK“ elve, ami minden SIPLACE-automatánál kitűnő-
en bevált, egy sor döntő előnyt nyújt:
– az alkat-részek utántöltése vagy a hevederek toldása nem idéz elő állásidőket.
– a rázkódásmentes alkatrész-hozzávezetés a legkisebb alkatrészeknél (pl. 01005) is lehetővé
teszi a biztonságos elvitelt.
– a beültetési folyamat során mozdulatlan nyomtatott áramköri lap megakadályozza az alkat-
részek elcsúszását.
– a beültető fejek és a pipettacserélők kombinációja mindig garantálja az adott beültetési folya-
mathoz az optimális pipettakombinációt. Ezáltal minimálisra csökkenthetők az elmozdulási
utak és optimalizálható a beültetési sorrend.
A SIPLACE automaták magas termelékenységét a nagyfokú rugalmasság, gazdaságosság és
beültetési biztonság garantálják.
A minimális állásidő fokozza a kihasználhatóságot, és hozzájárul a termelékenység növekedésé-
hez.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 1 Bevezetés
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 1.3 Gépleírás
21
1.3.2 Az automaták szériaszáma
Az automaták szériaszáma a gépállvány belső oldalán, az 1. helyen található.
1

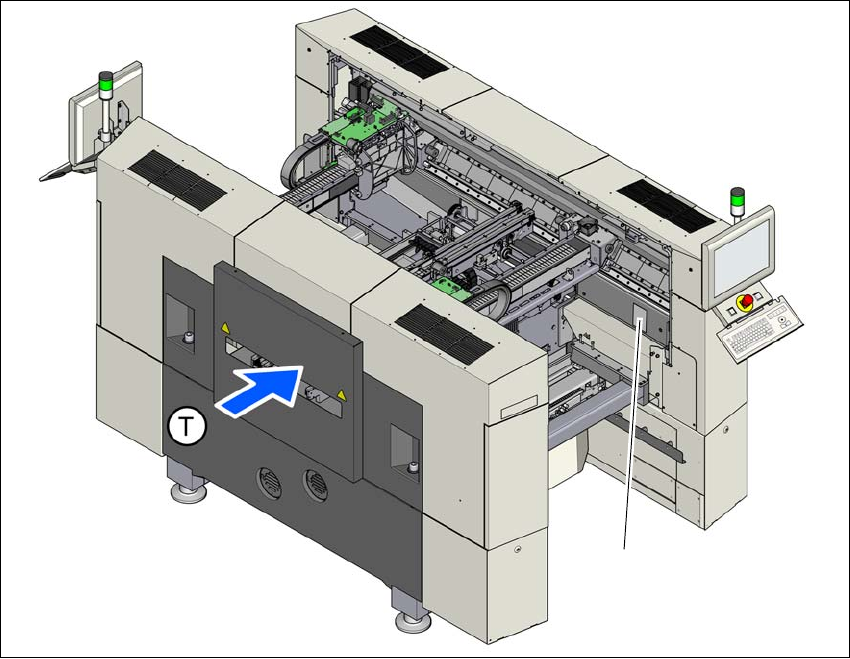

Ábra 1.3 - 1 A típustáblák elhelyezkedése a szériaszámmal (Példa: SX1/SX2-automaták)
(T) laptovábbítási irány
(1) Típustábla
(1)
