Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 4 Felállítás és üzembe helyezés Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 4.2 A felállítási hely infrastruktúrája 201 4.2 A felállítási hely infrastruktúrája 4.2.1 Aj…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
4.1 Szállítás és kiszállítási konfiguráció Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
200
4

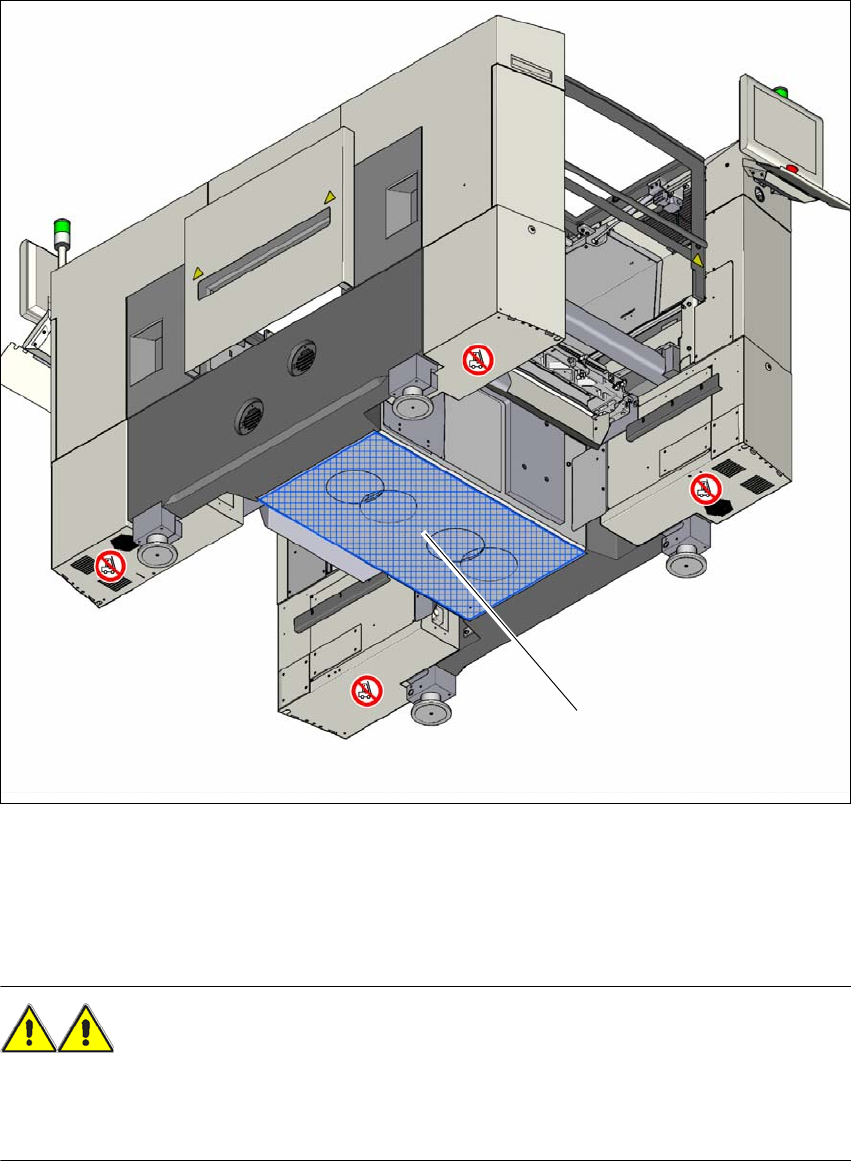

Ábra 4.1 - 4 Felfekvő felületek - ha a villa párhuzamos a nyomtatott áramköri lap szállítási irányával (Példa: SX1/SX2)
(1) A villástargonca villájának felfekvő felülete
4.1.5.4 Amit szállításkor feltétlenül figyelembe kell venni
FIGYELEM! 4
Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a padló felett. Ha
szállítás közben a gép lábai súrolják a padlót vagy akadályba ütköznek, akkor megsérülhetnek a
géplábak és/vagy a rögzítés.
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 4 Felállítás és üzembe helyezés
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 4.2 A felállítási hely infrastruktúrája
201
4.2 A felállítási hely infrastruktúrája
4.2.1 Ajánlások a talaj jellemzőihez
Az automata talaja legyen szilárd és sík, mert az automata üzemeltetése közben a dinamikus erők
rezgéseket kelthetnek a felállítás helyén. A rezgések nagysága a talaj szerkezetétől függ. Alap-
vetően a következők alkalmasak, amennyiben betartják a padlóterhelés stb. paramétereit:
– vasbeton födémszerkezetek, pl. iparcsarnokok mennyezete
– vasbeton padlózat, pl. alápincézetlen iparcsarnokok betonpadlózata
–kettős padlóval rendelkező helyiségek, amennyiben a köztes térbe stabil alapot építettek. A
köztes alapra ugyanazok a felállítási feltételek vonatkoznak. Készülhet acélgerendákból
vagy betonból.
4.2.1.1 A padló maximális egyenletessége
Az automata alapzatának lejtése max. 0,63% lehet. Ez 800 mm távolságon (pl. az AR-asztal szé-
lessége) 5 mm-es lejtőnek felel meg.
4.2.1.2 A gép súlya és a felületi terhelések
A gép súlyának és a felületi terhelésnek az értékei a 3.4.1 szakaszban, a 105. oldalon találhatók.
4
4.2.2 Sűrített levegő ellátás
4.2.2.1 A sűrített levegő ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a sűrítettlevegő-ellátás az előírt specifikációnak (lásd a táblázatot a
3.3
fejezetben, a 103. oldalon).
UTALÁS: 4
Az "SMD-berendezések hálózati konfigurációja (elektromosság és sűrített levegő) az ügyélnél",
cikkszám 00191409-xx megtalálhatók a szükséges specifikáció teljesítéséhez végrehajtandó
intézkedések.
Jegyzőkönyvezze a sűrített levegő tulajdonságait a felállítás helyén.
FIGYELEM!
Soha ne nyisson ki nyomás alatt álló sűrített levegő vezetékeket. Sérülésveszély áll fenn! 4
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
4.2 A felállítási hely infrastruktúrája Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
202
4.2.2.2 Sűrített levegő csatlakozóhelye az automatán
4

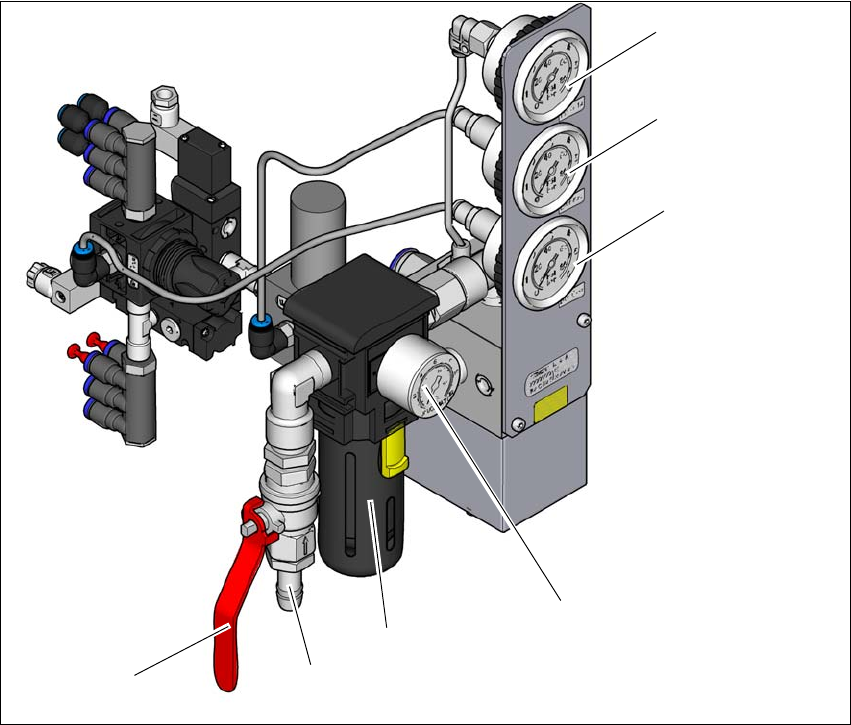

Ábra 4.2 - 1 Sűrített levegőt adagoló egység az automatán
Jelmagyarázat a 4.2 - 1 ábrához
(1) Az 1. és 2. portál tápnyomás manométere
Előírt nyomás: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(2) Gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(3) Bulkcase-szállító tápnyomásának manométere
Előírt nyomás: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(4) Bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5 - 10 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(5) Sűrített levegő szűrő
(6) Sűrített levegő csatlakozás
(7) Elzárócsap "NYIT" helyzetben
(6)
(1)
(2)
(3)
(4)
(5)
(7)
