4.2.3.6 A bekapcsolásiáram-korlátozó hídjainak ellenőrzése
A transzformátor bekapcsolásiáram-korlátozója (A1) az összes tápfeszültség esetében ugyan-
olyan kapcsolású. A dugasz minden hálózati feszültséghez a 230V bemeneti feszültség pozíci-
óba kell, hogy legyen bedugva.
4

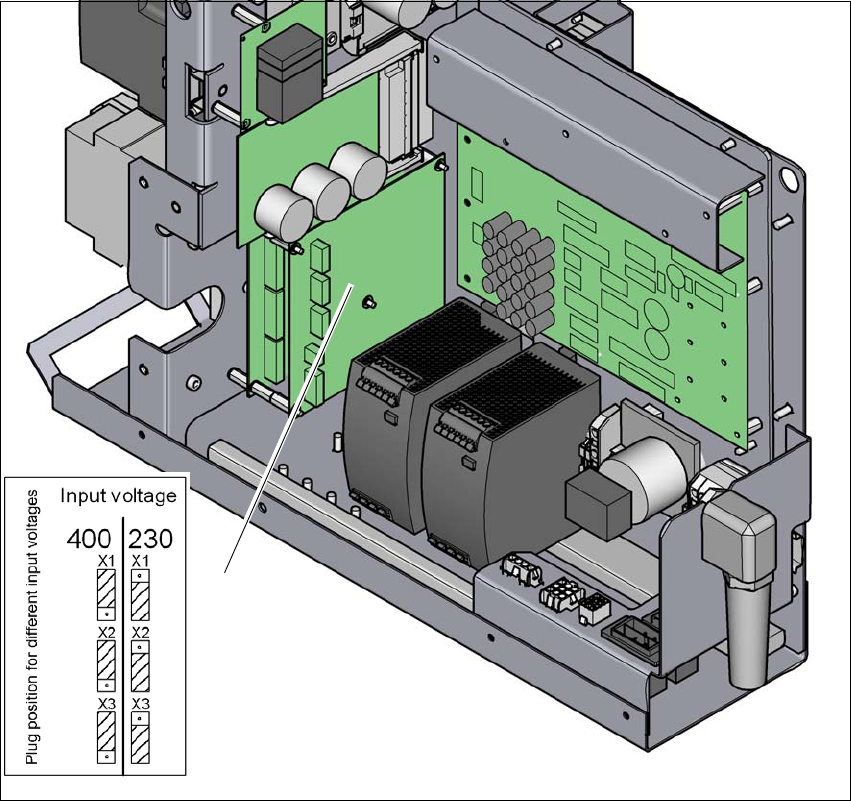

Ábra 4.2 - 5 A bekapcsolásiáram-korlátozó áramköri lapjának és csatlakozódugójának helyzete
(1) A transzformátor bekapcsolásiáram-korlátozója (A1)
(2) Konfigurációs vázlat
Ellenőrizze a transzformátor bekapcsolásiáram-korlátozójának dugaszkiosztását. A dugasz
minden hálózati feszültséghez a 230V bemeneti feszültség pozícióba kell, hogy legyen be-
dugva.
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 4 Felállítás és üzembe helyezés
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 4.3 Az automata felállítása
209
4.3 Az automata felállítása
4.3.1 Figyelmeztető utasítások
VESZÉLY 4
Az automaták feállítása és üzembe helyezése csak SIPLACE technikusoknak ill. szakképzett sze-
mélyeknek engedélyezett.
Ehhez kapcsolódóan vegye figyelembe a vonatkozó balesetvédelmi előírásokat.
Amennyiben mégis szerelési munkákat végez az automata alsó oldalán, akkor az automatát
megfelelő intézkedésekkel kiegészítőleg biztosítani kell. A villástargonca mint egyedüli tá-
masz nem megengedett!
Ügyeljen rá, hogy a portálok a nyomtatott áramköri lap-továbbítóterület felett álljanak, így
nem szűkítik be a szerelés alatt a fej mozgásterét. Ezáltal kizárható a sérülésveszély.
Az automata magasságállításához két személy szükséges:
– az egyik személy a szükséges szerelési munkákat végzi, a másik személy a megemelt
automata stabilitását figyeli a szerelés alatt.
Lábai védelmére viseljen speciális erősítésű lábbelit.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
4.3 Az automata felállítása Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
210
4.3.2 Az automata emelése és szállítása a villástargoncával
4
Ábra 4.3 - 1 Felfekvő felületek - ha a villa keresztben áll a nyomtatott áramköri lap szállítási irányával
(Példa: SX1/SX2)
(1) A villástargonca villájának felfekvő felülete
Pozicionálja a villástargoncát merőlegesen a nyomtatott áramköri lap-szállítási irányra és
nyissa ki a villát annyira, hogy az automata felfekvő felületei egyenletesen felfeküdjenek a vil-
lára.
FIGYELEM! 4
Az automata megemelése előtt feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
Az automata megemelése előtt feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villát a NYÁK-továbbító egységgel párhuzamosan kell beállítani.
– A villát a gép közepe felé kell beállítani.
(1)
