4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 4.3 Az automata felállítása Az SR.705 .xx szoftververziótól Kiadás: 10/2011 HU 224 4 Ábra 4.3 - 9 Mérési pontok az automatákon (Példa: SX1/SX2…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 4 Felállítás és üzembe helyezés
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 4.3 Az automata felállítása
223
UTALÁS:
A gépbeállító vízmérték pontosságának biztosítása érdekében a gépbeállító vízmértéknek X és
Y irányban mindig ugyanabban az irányban kell elhelyezkednie a tartólemezen. 4
Igazítsa be az automatát a következő sorrend alapján:
(1) Az automata beigazítása Y-irányban a fix és lengőcsapágy felőli oldalon. A mérési tűrés 0,10
mm.
(2) Az automata beigazítása X-irányban a portál közepén. A mérési tűrés 0,10 mm.
(3) Ellenőrizze a 4 gépláb teherbírását. Mind a 4 géplábnak fel kell feküdnie a padlón, és egyen-
letesen kell őket terhelni.
(4) Húzza meg a géplábakat a szorítócsavarokkal 130 Nm nyomatékkal.
(5) Ütögesse meg a lábakat egy kalapáccsal, hogy ellenőrizze a géplábak teherbírását.
(6) Még egyszer, vízszintmérővel ellenőrizze az automata pontos beigazítását.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
4.3 Az automata felállítása Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
224
4

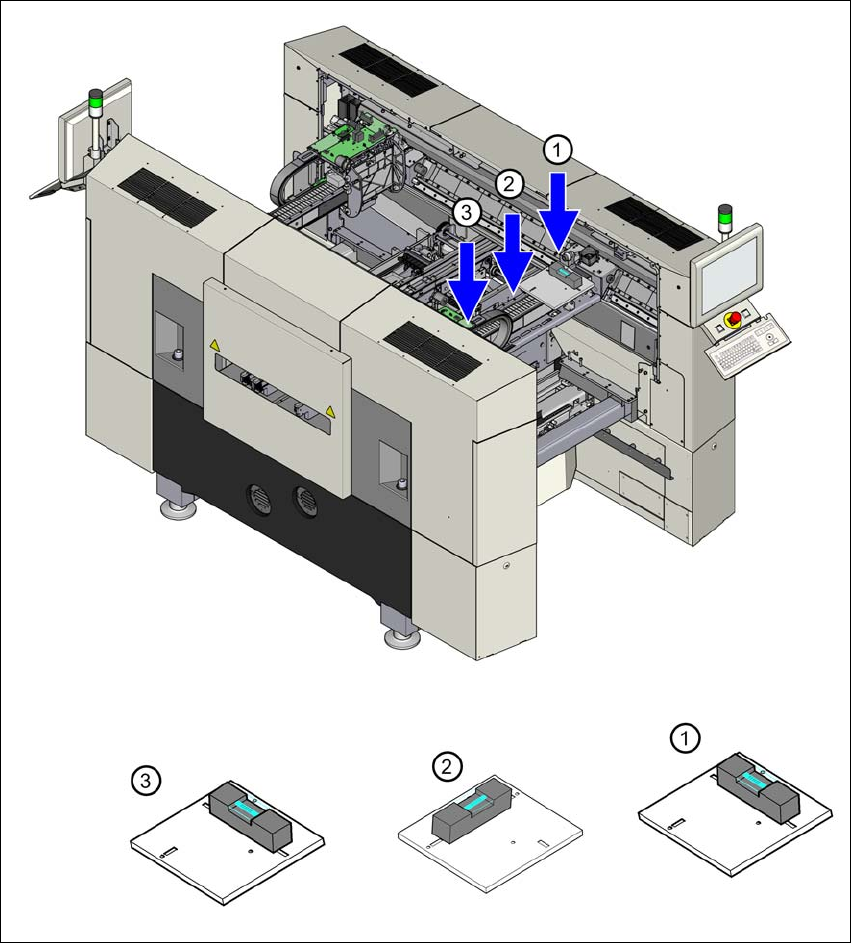

Ábra 4.3 - 9 Mérési pontok az automatákon (Példa: SX1/SX2)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 4 Felállítás és üzembe helyezés
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 4.3 Az automata felállítása
225
4.3.9.1 Igazítsa be az automatát a légpárnás szállítórendszerrel
Helyezze a gépkereten lévő felfekvési pontok alá a légpárnás szállítórendszer négy légpár-
náját.
Emelje meg az automatát és igazítsa be a sorhoz képest.
Ellenőrizze a szomszédos automata nyomtatott áramköri lap-szállító rendszerétől mért távol-
ságot. Ennek 1 mm és 3 mm közöttinek kell lennie.
Süllyessze le az automatát.
4

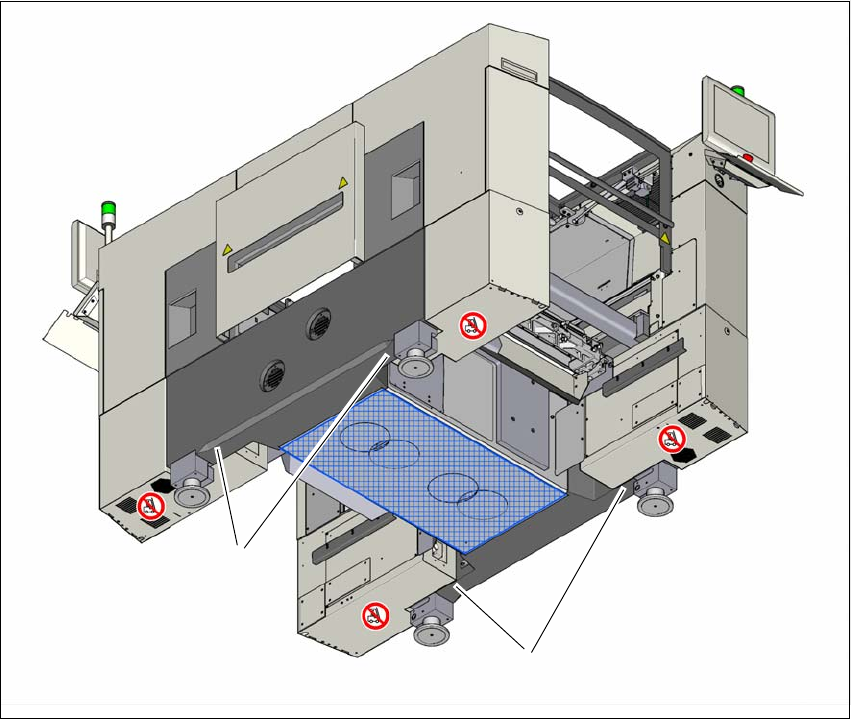

Ábra 4.3 - 10 A légpárnás szállítórendszer felfekvő felületei (Példa: SX1/SX2)
(1) A légpárnás szállítórendszer 4 felfekvő felülete
(1)
(1)
