5.2 Kezelő- és kijelzőelemek
5.2.1 Áttekintés
5

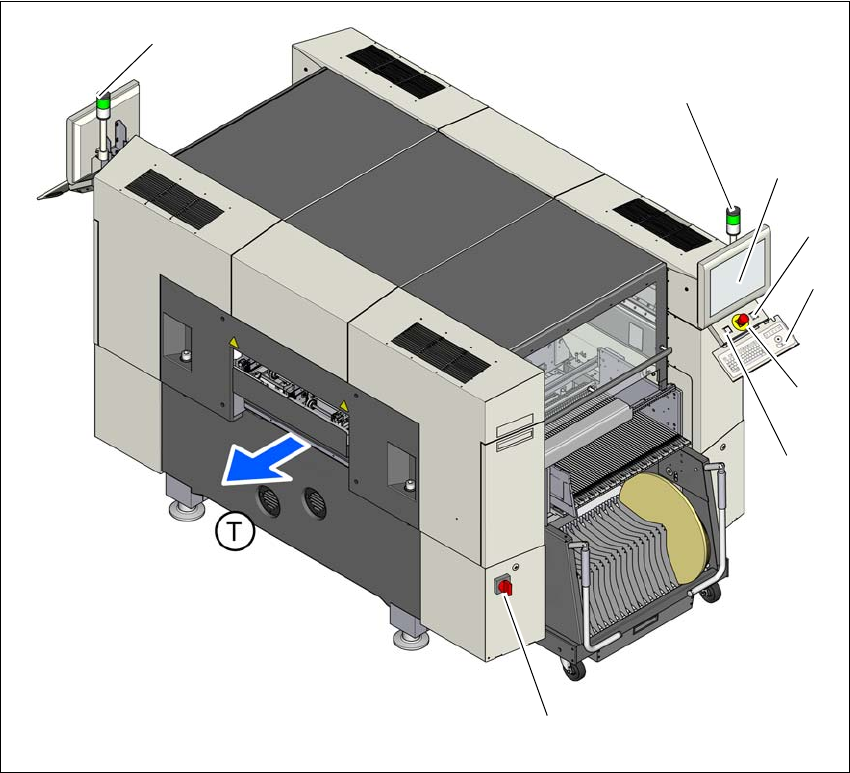

Ábra 5.2 - 1 Kezelő- és kijelzőelemek (Példa: SX1/SX2)
5
(1) Főkapcsoló (5) Indítógomb (zöld)
(2) Leállító nyomógomb (fekete) (6) LCD-képernyő
(3) VÉSZ-LEÁLLÍTÓ nyomógomb (7) Jelzőlámpák
(4) Billentyűzet (T) Nyomtatott áramköri laptovábbítási
irány
(1)
(2)
(3)
(5)
(6)
(7)
(7)
(4)
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
5.2 Kezelő- és kijelzőelemek Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
236
5.2.2 Leírás
Minden kezelő elem elérhető az 1,40 m-nél magasabb személyzet számára.
Főkapcsoló 5
A főkapcsoló az automata áramellátásnak be-, ill. kikapcsolására szolgál.
FIGYELEM!
Bizonyos alkatrészek az automatán belül még életveszélyes feszültséget vezetnek akkor is, ha a
főkapcsoló le van kapcsolva. 5
Leállító nyomógomb 5
Ezzel a nyomógombbal az automata beültetési üzemmódját lehet leállítani.
Indítógomb (zöld) 5
Ezzel a nyomógombbal tudja elindítani az automatát bekapcsolás, ill. a hibás funkciók megszün-
tetése után.
VÉSZ-LEÁLLÍTÓ nyomógomb 5
A gomba alakú VÉSZ-LEÁLLÍTÓ nyomógomb benyomásakor reteszelődik. Megszakad a portál-
tengelyek, az alkatrészkocsik, a szállítószalagok és a vágóberendezések áramellátása, a feszült-
ségellátás a beültetőfejek csillagtengelyeinél csökken. A nyomógombot elfordítással lehet újra
kinyitni.
LCD-képernyő 5
Az automata minden oldalán található egy LCD-technikával és érintésérzékeny képernyőfelülettel
rendelkező lapos képernyő (érintő kapcsolós képernyő).
Billentyűzet 5
A képernyő alatt van elhelyezve a billentyűzet.
Jelzőlámpák - kétszínű (fehér/zöld) 5
A jelzőlámpa színeinek sorrendje fehér - zöld. Az automata üzemállapotát és a hibás funkciókat
jelzik. Lásd: 5.7 fejezet a 255 oldalon.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.2 Kezelő- és kijelzőelemek
237
Jelzőlámpák - háromszínű (piros/sárga/zöld) 5
A jelzőlámpa színeinek sorrendje piros - sárga - zöld. Az automata üzemállapotát és a hibás funk-
ciókat jelzik. Lásd: 5.7 fejezet a 255 oldalon.
5.2.3 A kezelőelemek ergonómikus elhelyezkedése
Az 5.2 - 1. ábra 235 oldal ad áttekintést a kezelőelemek elhelyezéséről. Ezek a következő cso-
portokra oszthatók:
Kezelőpult az 1. helyen 5
– LCD-képernyő
– Billentyűzet a trackball-lal
– Indítógombok
– Leállító nyomógomb
–Főkapcsoló
Kezelőpult a 2. helyen 5
– LCD-képernyő
– Billentyűzet a trackball-lal
– Indítógombok
– Leállító nyomógomb
5.2.3.1 Az automata kezelőpultjának kezelőelemei
A két kezelőpult kezelői funkciói azonosak.
Képernyő, billentyűzet, indító- és leállító gomb 5
Az automata mindkét oldalán található egy-egy képernyő és billentyűzet.
A billentyűzet alatt helyezkedik el az indító- és leállító gomb. Amennyiben a képernyőn folyó pár-
beszédben felszólítják Önt, hogy hajtson végre bizonyos műveleteket ezekkel a gombokkal, akkor
ez az elrendezés egyrészt megkönnyíti a végrehajtást, másrészt megkönnyíti ezeknek a művele-
teknek az interaktív ellenőrzését.
Főkapcsoló 5
A főkapcsoló az áramellátás része. Mivel kizárólag a szerviz- és karbantartási munkákhoz szük-
séges, ergonómiailag a kezelési gyakoriságra való tekintettel van elhelyezve.
