Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen Az SR.705.xx szoftververziótól Kiadás: 10/ 2011 HU 5.3 A SIPLACE-gépsor bekapcsolása 239 5.3.3 Felhasználó-besorolás Bizonyos funkciókat vagy menüket csak…
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
5.3 A SIPLACE-gépsor bekapcsolása Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
238
5.3 A SIPLACE-gépsor bekapcsolása
5.3.1 A SIPLACE Pro Line Control GUI program elindítása
A hálózati számítógépen indítsa el a SIPLACE Pro Line Control GUI-t a Windows startme-
nüjéből
Start --> Programok --> SIPLACE Pro --> LCGUI
vagy

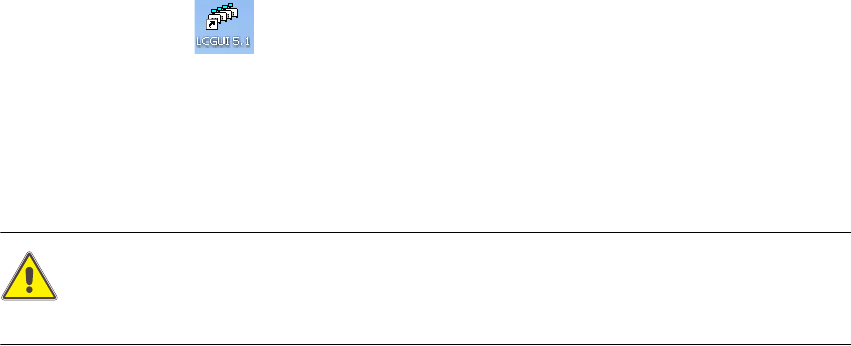

Az asztalon lévő ikonnal.
Adja meg a felhasználói adatait.
A rendszer most csatlakozik a SIPLACE Pro szerverhez és megnyitja a kezelőfelületet.
5.3.2 Mire kell ügyelni, mielőtt az állomásokat bekapcsolja
VIGYÁZAT
Mielőtt az állomásokat bekapcsolja, végezze el az alább leírt munkalépéseket. 5
Ellenőrizze, hogy az állomások csatlakoztatva vannak-e az áram- és a sűrített levegő ellátás-
ra.
Végezze el az állomások szemrevételezéses ellenőrzését. Különösen figyeljen arra, hogy
semmilyen akadály ne legyen a portálok mozgástartományában.
Győződjön meg róla, hogy az összes fej Z-tengelye a felső véghelyzetében legyen.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.3 A SIPLACE-gépsor bekapcsolása
239
5.3.3 Felhasználó-besorolás
Bizonyos funkciókat vagy menüket csak arra kiképzett személyek végezhetik el, ill. hívhatják be.
Ehhez a következő kezelői szinteket lehet megkülönböztetni:
–Gyártás
–Bővített gyártás
– Szerviz (ügyfél)
– Service (SIPLACE)
A "bővített gyártás" és a "szerviz" (ügyfél) kezelői szint jelszóval védhetők. A "Szerviz (SIPLACE)"
kezelőszint már jelszó által védett..
A felhasználó-besorolás részletes leírása a 5.1
fejezetben a 231 oldalon olvasható.
5.3.4 Állomás bekapcsolása és az állomás szoftver kezelőfelületének indítása
VIGYÁZAT
Csak akkor kapcsolja be az állomást, ha a SIPLACE Pro számítógép monitorán az "Asztal" meg-
jelent. Ellenkező esetben kommunikációs problémák léphetnek fel. 5
Kapcsolja be az állomást a főkapcsolóval.
A bekapcsolás után ellenőrizze, hogy a manométer a szükséges üzemi nyomást mutatja-e.
Az állomás-számítógép szoftver betöltődik és a "Gyártás" kezelőszint számára megjelenik
az állomásszoftver "Gyártás" nézete (lásd a következő ábrán).
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
5.3 A SIPLACE-gépsor bekapcsolása Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
240
5

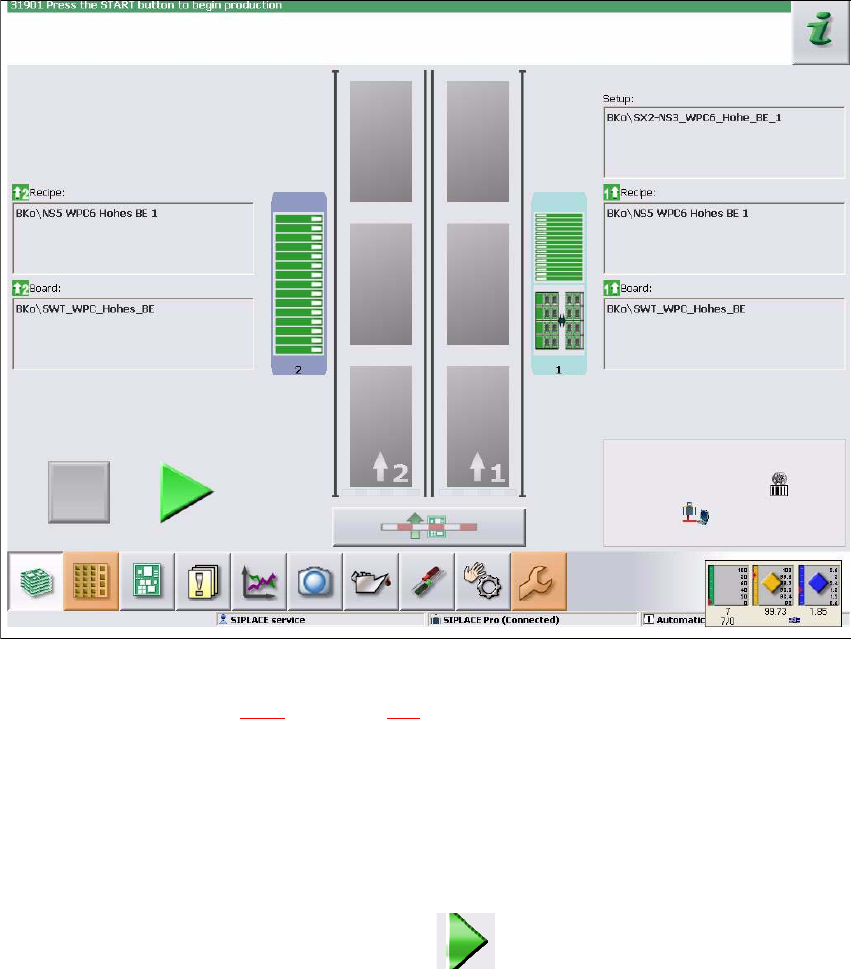

Ábra 5.3 - 1 "Gyártás" nézet az állomásszoftver betöltése után (a SIPLACEX4i példáján)
Az állapotmezőben (lásd a 5.5.1 fejezetet a 245 oldalon) megjelenik az állomás aktuális állapota
és a végrehajtani kívánt művelet.
A "Nyomja meg az indító gombot" felhívás esetén nyomja meg az indító gombot.
Az indító gomb az állomás beadási oldalán, kiadási oldalán és a bal és jobboldali kezelőpul-
ton található.
A referencia felvétel végrehajtásra kerül. A referencia felvétel befejezése után az állomás
üzemkész.
A kezelőfelület munkaterületén megjelenik a ikon (aktiválva).
