5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5.5 A kezel ő felület Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 244 5.5 A kezel ő felület A -kezel ő felület az alább ismertetett területekre van …
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.4 A SIPLACE-gépsor lekapcsolása
243
5.4 A SIPLACE-gépsor lekapcsolása
VIGYÁZAT
A gépsor lekapcsolása előtt feltétlenül vegye figyelembe az alább leírt eljárásokat. 5
5.4.1 Az állomások lekapcsolása
Az állomások lekapcsolásához a következők szerint járjon el:
Fejezze be az összes beültetési folyamatot úgy, hogy egy nyomtatott áramköri lap se legyen
már a gépben.
Ellenőrizze, hogy az összes beültetőfej Z-tengelye a felső véghelyzetében van-e.
Ellenőrizze, hogy vannak-e még alkatrészek az adagolófejeken és adott esetben távolítsa el
azokat.
Zárja be az állomásszámítógép-szoftvert a
Beállítások --> Gépbeállítások --> Gép leállítása... nézetben
Ha a számítógép leállt, akkor kapcsolja ki az állomást a főkapcsolóval.
5.4.2 A SIPLACE Pro (Windows) befejezése
Menjen a SIPLACE Pro menüsorában a Tárgy --> Kilépés pontra.
Zárjon be minden egyéb programot a számítógépen.
Menjen a Windows Startmenü alatt található Leállítás pontra.
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
5.5 A kezelőfelület Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
244
5.5 A kezelőfelület
A -kezelőfelület az alább ismertetett területekre van felosztva.
Példaként az XS-gép kezelőfelülete "Gyártás" nézetben látható

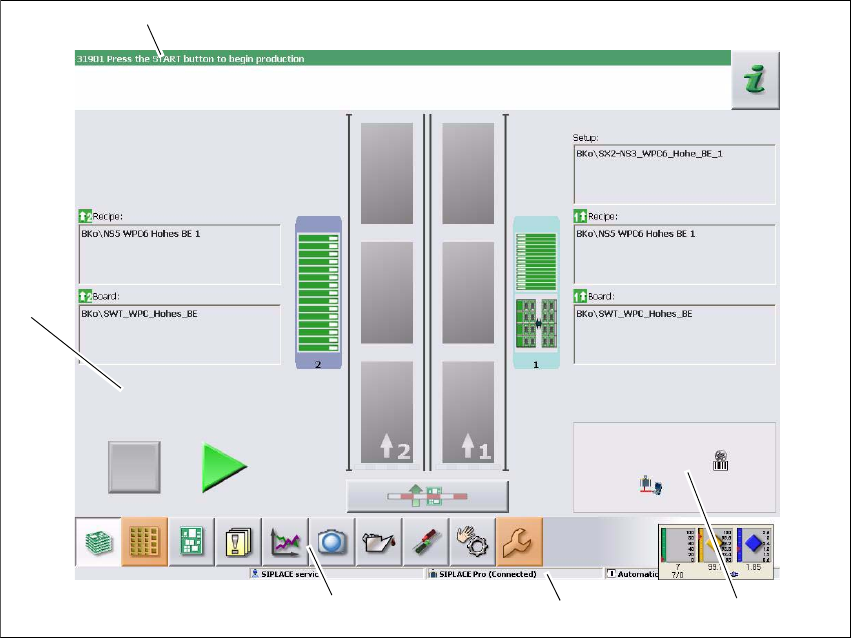

Ábra 5.5 - 1 A kezelőfelület komponensei "Gyártás" nézetben (a SIPLACE SX példáján)
Szójegyzék
(1) Állapotmező (állapot- és hibajelzés)
(2) Feldolgozási terület / kijelzési terület
(3) Ikonsor
(4) Információs sor
(5) A módosított konfigurációk és kiegészítő opciók kijelzése, pl. vonalkód üzemmód
(1)
(2)
(3)
(4)
(5)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.5 A kezelőfelület
245
5.5.1 Állapotmező
Az állapotmezőben látható a gép pillanatnyi állapota, az utoljára fellépett hiba és a végrehajtandó
művelet.
Az állapotmező jobb oldalán állapottól függően a következő ikonok jelennek meg:
(Zöld) Elindítja az összefüggésérzékeny súgót az aktuális nézethez. A nézet minden kezelőeleme
rövid magyarázatot kap
(Vörös) Elindítja a segédrendszert, amely kijelzi az aktuális hiba lehetséges okait és a hibaelhá-
rítási intézkedéseket (lásd a 5.6.1
fejezetben, a 252 oldalon).
Megnyit egy párbeszédablakot, amelyben megjelenik a hiba forrása, a hibaüzenet szövege és a
hiba fellépésének dátuma a pontos idővel együtt (lásd a 5.6.1
fejezetet a 252 oldalon). Innét szin-
tén be lehet hívni a súgót az aktuális hibához.
Kitörli az éppen kijelzett hibát az állapotmezőből.
5.5.2 Kijelzési- és feldolgozási terület
Ezen a területen jelennek meg a funkciók beállításához/kioldásához tartozó gombok, a nyomtatott
áramköri lapra, felszerelésre, tételre vonatkozó általános információk és egyéb utasítások.
Az animált és különböző színnel jelölt objektumok folyamatokat vagy állapotokat (pl. feldolgozás,
hely üres, stb.) jeleznek.
A "Gyártás" nézetben (alapnézet) meghatározott üzemállapotok (feldolgozás, hiba, stb.) jelzése
történik.
Feldolgozás megállítása. Az aktuális beültetési folyamat megáll.
Feldolgozás folytatása. A nyomtatott áramköri lapok beültetése elindul, ill. folytatódik.
Feldolgozás állapotsor
Minden nyomtatott áramköri lap esetén megmutatja, hogy hol tart a beültetési folyamat.
A nyomtatott áramköri lap feldolgozása folyamatban
A nyomtatott áramköri lapot a rendszer felveszi és feldolgozza. A sötétzöld színű NYÁK-ikon
gombként jelenik meg.
