Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.10 A szállítómodulok szerelése 277 5.10.4.5 Szakadásérzékel ő k X-hevederszál lítókhoz Az X-hevederszá…
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
5.10 A szállítómodulok szerelése Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
276
5.10.4.4 Hevedertámasz 8 mm-es X-hevederszállító számára
5

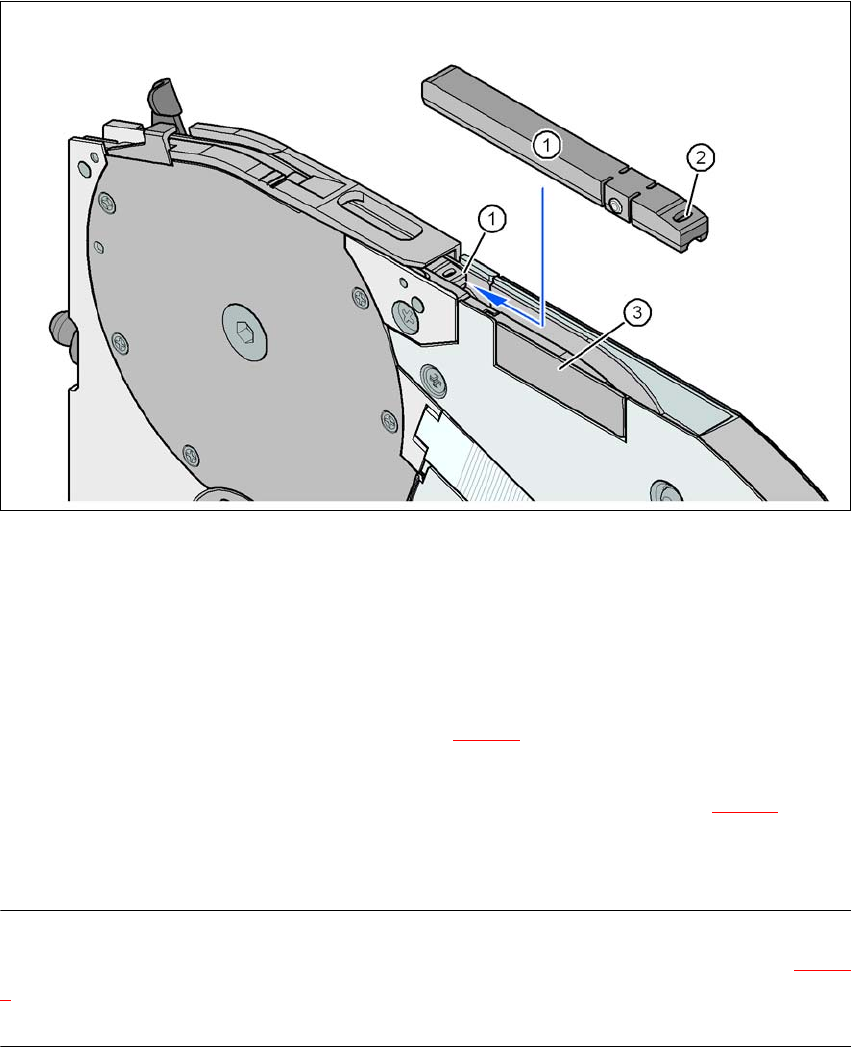

Ábra 5.10 - 8 8 mm-es X-szállító - hevedertámasz és szakadásérzékelő
(1) Hevedertámasz, kivehető
(2) Ovális nyílás a hevedertámaszban
(3) A szakadásérzékelő beépítési helye
A 8 mm-es X-szállítót hevedertámasszal (1. poz. a 5.10 - 8
. ábrán) látták el. Szükség esetén ez
könnyen eltávolítható.
Dugja egy órás csavarhúzó élét a hevedertámasz ovális nyílásába (2. poz. a 5.10 - 8. ábrán)
és húzza ki a hevedertámaszt a heveder továbbítási irányával ellentétes irányba.
A hevedertámasz behelyezésénél ügyeljen arra, hogy az az előírt helyzetébe kattanjon be.
UTALÁS 5
A 0402 és kisebb méretű alkatrészekhez mindig helyezze be a hevedertámaszt (1. poz. a 5.10 -
8. ábrán) a 8 mm-es szállítóba. Ezzel állandó Z-elviteli magasság elérésére törekszik és az elvi-
teli magasságok minimálisra korrigálásának időigényét is csökkenti.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.10 A szállítómodulok szerelése
277
5.10.4.5 Szakadásérzékelők X-hevederszállítókhoz
Az X-hevederszállítókra szakadásérzékelők szerelhetők. Az érzékelő kétféle kivitelben létezik:
Szakadásérzékelő 8 mm-es és 12 mm-es X-hevederszállítóhoz
Szakadásérzékelő 16 mm és 88 mm közötti X-hevederszállítókhoz 5
A szakadásérzékelőt a 5.10 - 8
. ábrán, a 276. oldalon a 3. poz.-val jelölt helyre szerelik.
Szakadásérzékelővel szerelt hevederszállítók is kaphatók (lásd a 3.10.2
fejezetet a 161 oldalon).
5.10.5 Alkatrészek behelyezése a 2x8 mm heveder-szállítómodulba
A 2x8mm X-szállítómodul beállítása a 2x8mm X-szállító felhasználói kézikönyvében található.
Cikkszám német 00196664-xx
Cikkszám angol 00196665-xx
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
5.11 Az X-szállítómodul LCD- és állapotkijelzőinek figyelembevétele Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
278
5.11 Az X-szállítómodul LCD- és állapotkijelzőinek figye-
lembevétele
5.11.1 X-szállítómodulok 8 - 88 mm
Az X-szállítók az üzemállapot kijelzéséhez többszínű állapotkijelzővel (6. poz. a 5.11 - 1. ábrán)
a szövegek kijelzéséhez LCD-kijelzővel (1. poz. a
5.11 - 1
).
5

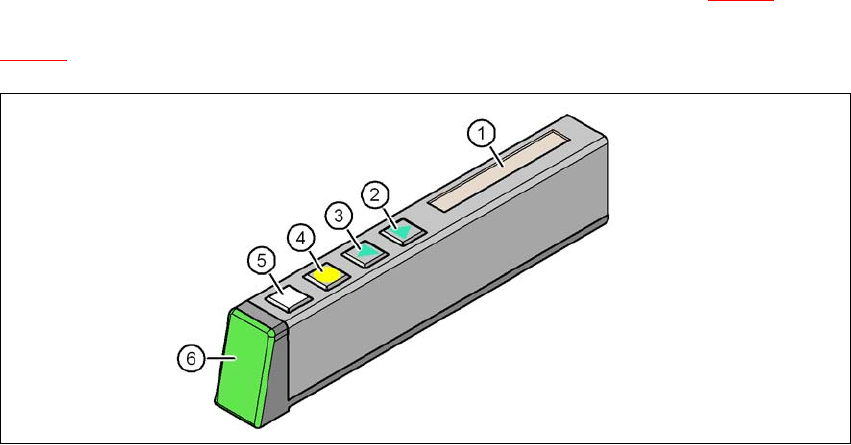

Ábra 5.11 - 1 Nyomógombok, LCD- és állapotkijelzők az X-szállítón
(1) LCD-kijelző
(2) ELŐRE nyomógomb
(3) HÁTRA nyomógomb
(4) FÓLIA nyomógomb
(5) BEÁLLÍTÁS nyomógomb
(6) Állapotkijelző, többszínű
