Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.11 Az X-szállítómodul LCD- és állapotkijelzőinek figyelembevétele
279
5.11.2 X-szállítómodul 2x8 mm
Az X-szállítómodulok az üzemállapotok jelzésére minden nyomvonalhoz többszínű állapotkijelző-
vel és LED-ekkel rendelkeznek.
5

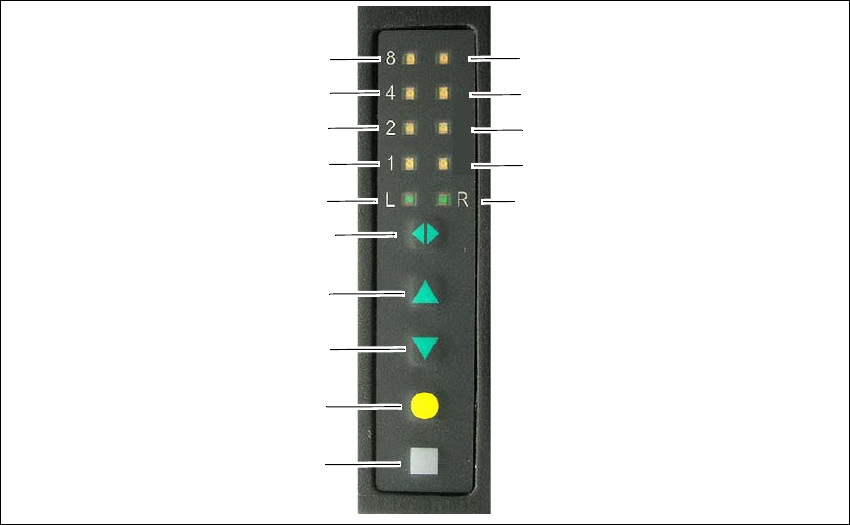

Ábra 5.11 - 2 Nyomógombok, LED- és állapotkijelzők a 2x8 mm X-szállítómodulon
(1) BEÁLLÍTÁS nyomógomb
(2) FÓLIA nyomógomb
(3) HÁTRA nyomógomb
(4) ELŐRE nyomógomb
(5) Nyomvonalváltás jobb és bal között nyomógomb
(6) LED L bal nyomvonal aktív
(7) LED 1 mm lépésköz bal nyomvonal
(8) LED 2 mm lépésköz bal nyomvonal
(9) LED 4 mm lépésköz bal nyomvonal
(10) LED 8 mm lépésköz bal nyomvonal
(11) LED R jobb nyomvonal aktív
(12) LED 1 mm lépésköz jobb nyomvonal
(13) LED 2 mm lépésköz jobb nyomvonal
(14) LED 4 mm lépésköz jobb nyomvonal
(15) LED 8 mm lépésköz jobb nyomvonal
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
5.11 Az X-szállítómodul LCD- és állapotkijelzőinek figyelembevétele Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
280
5.11.3 Állapotkijelzés
–Zöld:
A szállító üzemkész és az aktuális felszerelésben van.
– Narancs:
figyelmeztetés. A figyelmeztetés szövege az LCD-kijelzőn jelenik meg.
–Piros:
működési hiba lépett fel. A hibajelzés az LCD-kijelzőn kerül kiadásra.
–Ki:
Az aktuális kiépítésben nincs szállító.
UTALÁS 5
A gépvezérlés kikapcsolja azoknak a szállítóknak az állapotkijelzését, amelyek nem tartoznak a
felszereléshez. A "LED ki" állapot ennek folytán csak akkor fordul elő, ha a programozórendszer-
től megrendelés érkezett a sorhoz. Ez megkönnyíti a kezelőnek a szállítók ellenőrzését, mivel
csak azokra a szállítókra kell figyelnie, amelyek részei a felszerelésnek.
Magánál a felszerelési folyamatnál - nincs felszerelési információ az állomáson, a SIPLACE Pro
nem küldött megrendelést az állomás/sor részére - a LED minden szállítónál az alkalmazás sze-
rint aktiválódik. Így a kezelő megkapja az információt, hogy minden rendben van-e.
5.11.4 LCD-kijelző
A következő táblázat az LCD-kijelző szövegét, az állapotkijelző színét és üzemmódját, a hibael-
hárításhoz szükséges intézkedések jelentését ismerteti.
5.11.4.1 Figyelmeztetések és elhárítás
5
5
Az
LCD-kijelző
szövege
Állapotkije
lző
Jelentés Hibaelhárítás
Remove Foil
(Fólia eltávolítá-
sa)
Narancs-
sárga
Olyan funkció került kivá-
lasztásra, amely megfeszí-
tett zárófóliánál (lenyomott
fóliahimba) nem megenge-
dett.
Ha a kívánt funkciót végre kell hajtani, a
fóliát el kell távolítani a szorítókerék-párból
és le kell vágni, ezáltal a fóliahimba felsza-
badul.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.11 Az X-szállítómodul LCD- és állapotkijelzőinek figyelembevétele
281
5.11.4.2 Hibajelzések és elhárítás
5
Az
LCD-kijelző
szövege
Állapotkije
lző
Jelentés Hibaelhárítás
Nincs Pirosan vil-
log
A szállító szoftvere nem lép
be az alkalmazásba
Újra kell tölteni az alkalmazói szoftvert.
Be kell tölteni a szállító szoftverét.
Handle --->>
(Fogó --->>)
Piros A szállító bejelentkezett, de
az elvevő fogót még nem
csúsztatták be.
Be kell csúsztatni az elvevő fogót.
Low Voltage
(Túl kicsi feszült-
ség)
Narancs-
sárga
A 24V-os tápfeszültség be-
kapcsolás után nem lépte túl
a bekapcsolási küszöböt
Ellenőrizni kell a feszültségellátást.
Low Voltage
(Túl kicsi feszült-
ség)
Piros A 24V-os tápfeszültség be-
kapcsolás után túllépte a be-
kapcsolási küszöböt, de utá-
na lecsökkent
Ellenőrizni kell a feszültségellátást.
Feed Timeout
TransTimeout
(Időhiba a heve-
dertovábbítási
ciklusban-)
Piros A hevedertovábbítási ciklus
nem fejeződött be megfelelő-
en az előre megadott időn
belül (időtúllépés a "Feed"
(Adagolás) funkciónál)
Beszorult a hevedertekercs a konténerben?
Alkatrész szorult az elviteli tartományban a
heveder és az AR-ablak közé?
A szorulás megszüntetése után újra el kell
indítani a szállítást a nyílgombok segítségé-
vel. A szállító befejezi a hibás szállítást és
ismét pozícióba áll.
Foil Torn
(Fóliaszakadás)
Piros A fólia nem feszült meg az
előre megadott időn belül
A fólia valószínűleg szakadt. Újra be kell
fűzni és meg kell feszíteni a fóliát.
Foil PeelErr
(Hiba a fólia lehú-
zása közben)
Piros A heveder továbbítása folyik,
de a fólia lehúzása nem tör-
ténik meg.
Valószín
űleg az átvevő ablak alá szorult a
fólia és nem történt meg a megfelelő lehú-
zása.
Foil Jam
(Fóliadugulás)
Piros Blokkolva van a fóliamotor A fólia blokkolja a csapos fogaskerekeket?
=> el kell távolítani a fóliát
EEP-WriteErr
(Hiba az adat-
mentésnél az
EEPROM-ban)
Piros Az adatmentés az EEP-
ROM-ban nem történt meg
megfelelően.
Vegye le e hevedert. (A heveder a nyílgom-
bok megnyomásával hajtatható, vagy az át-
vevő ablak felemelésével húzható ki). Nyug-
tázza a hibát a BEÁLLÍTÁS gombbal. Ez-
után nyugtázza a sárga gombbal a referen-
ciafelvételre vonatkozó felszólítást.
EEP-ReadErr
(Hiba az EEP-
ROM
kiolvasásakor)
Piros Az adatok kiolvasása az
EEPROM-ból nem megfele-
lően történt.
EEP-DataErr
(Hiba az adatok
mentésénél az
EEPROM-ban)
Piros Az adatmentés az EEP-
ROM-ban nem történt meg
teljesen.
