Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.15 Az alkatrészkocsi fell- ill- lecsatlakoztatása (csak SX1/SX2)
289
5

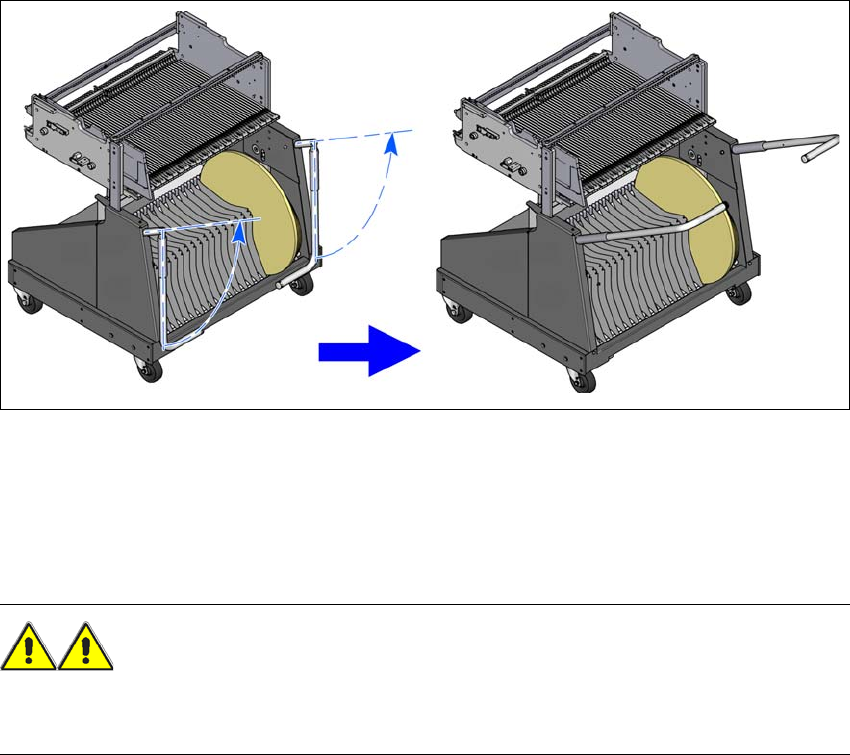

Ábra 5.15 - 3 Alkatrészkocsi-fogók felhajtása toláshoz
A fogóknál fogva két kézzel húzza ki az alkatrészkocsit az automatából.
5.15.3 Biztonsági utasítások az alkatrészkocsi mozgatásához
FIGYELEM!
A balesetek elkerülése érdekében feltétlenül tartsa magát a következő szabályokhoz, amikor az
alkatrészkocsit mozgatja.
Mindig két kézzel, a fogónál fogja meg az alkatrészkocsit, ha mozgatni kívánja azt.
Vegye figyelembe, hogy a szállítókkal telepakolt alkatrészkocsi kb. 20°-os lejtésnél oldalra
vagy előre borulhat.
Ügyeljen rá, hogy a felület, amin a kocsit mozgatja, lényegesen kisebb lejtésű legyen.
Az automata alapzatának lejtése max. 0,63% lehet. Ez 800 mm távolságon (pl. az AR-asztal
szélessége) 5mm-es lejtőnek felel meg.
Ügyeljen rá, hogy ne ütközzön akadályokba. Bizonyos sebesség esetén ekkor a kocsi előre
borulhat.
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
5.15 Az alkatrészkocsi fell- ill- lecsatlakoztatása (csak SX1/SX2) Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
290
5.15.4 Az alkatrészkocsi felcsatlakoztatása
5

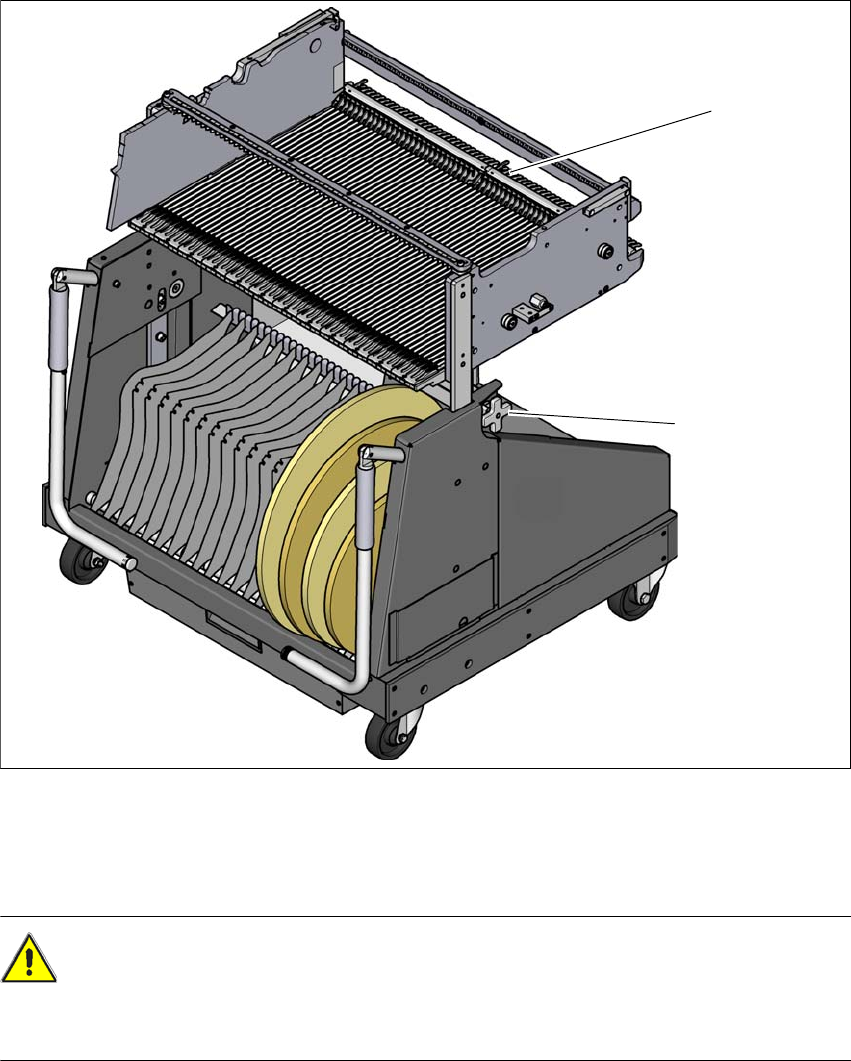

Ábra 5.15 - 4 Az alkatrészkocsi felcsatlakoztatása
(1) Reteszelőkilincsek
(2) Magasságbeállítás a gépmagasság finombeállításához
VIGYÁZAT! 5
Figyeljen erre, amikor az AR-kocsit betolja az automatába és vigyázzon, hogy a reteszelő kilincs
ne ütközzön akadályokba.
(2)
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 5 Feladatok a gépen
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 5.15 Az alkatrészkocsi fell- ill- lecsatlakoztatása (csak SX1/SX2)
291
UTALÁS 5
Mielőtt az alkatrészkocsit felcsatlakoztatja, vágja le a heveder elülső végét szorosan az X-szállí-
tó eleje mentén. Ellenkező esetben a kiürített hevederek nem kerülnek a hulladékheveder-veze-
tő csatornába.
VIGYÁZAT! 5
Ellenőrizze, hogy a beültetőfej az alkatrészkocsi mozgási területén kívül van-e.
Óvatosan ütközésig tolja be az alkatrészkocsit az automatába. Az AR-asztal ütközőhasábjá-
nak (2) be kell férnie a gép behúzón levő asztalmagasság ellenőrzési szögvas (1) alá (jobb
és bal oldal).
5

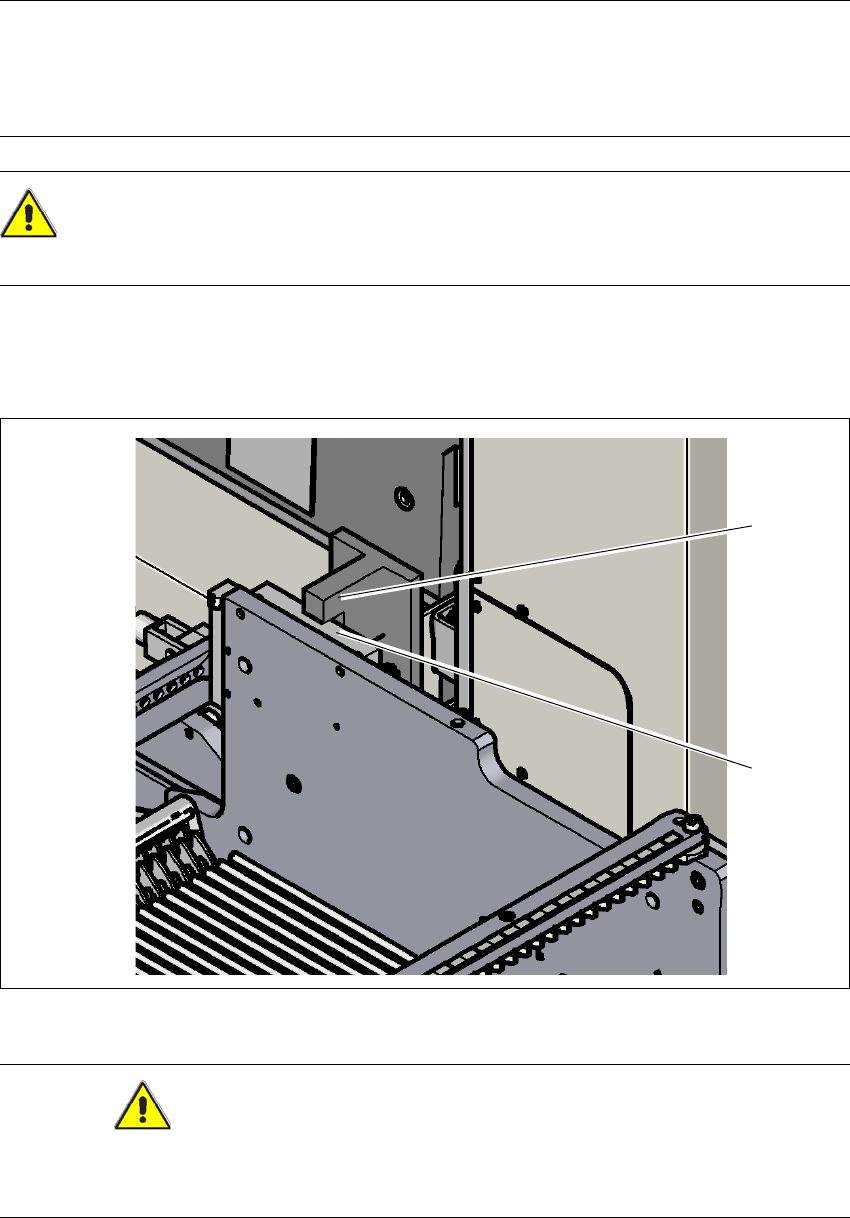

Ábra 5.15 - 5 Asztalmagasság ellenőrzés
VIGYÁZAT
Az asztalmagasság ellenőrző két szögvasat (jobb és bal oldalon) (1) tilos leszerelni. Ha valame-
lyik szögvasat leszerelik, fejütközés következhet be a túl magas AR-asztal miatt. 5
5
(1)
(2)
