6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6.1 Pipettacserél ő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 302 6.1.2 Pipett acserél ő a SIPLACE MultiS t ar-hoz (csak SX1/SX2) Cikkszám 005198…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
301
UTALÁS 6
– Tolja a zárólemezt „Tár reteszelve” állásba.
– Behelyezés előtt állítsa be a tárat úgy, hogy a központosító stiftek (2. és 6. poz. a 6.1 - 4
. áb-
rán, a 300. oldalon) becsúszhassanak a központosító furatba és a hosszanti lyukba.
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 4, 300. oldal).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.1.7 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjelöléssel rendelkezik, egy a pozíció, egy pedig a szög-
helyzet meghatározására való.
6

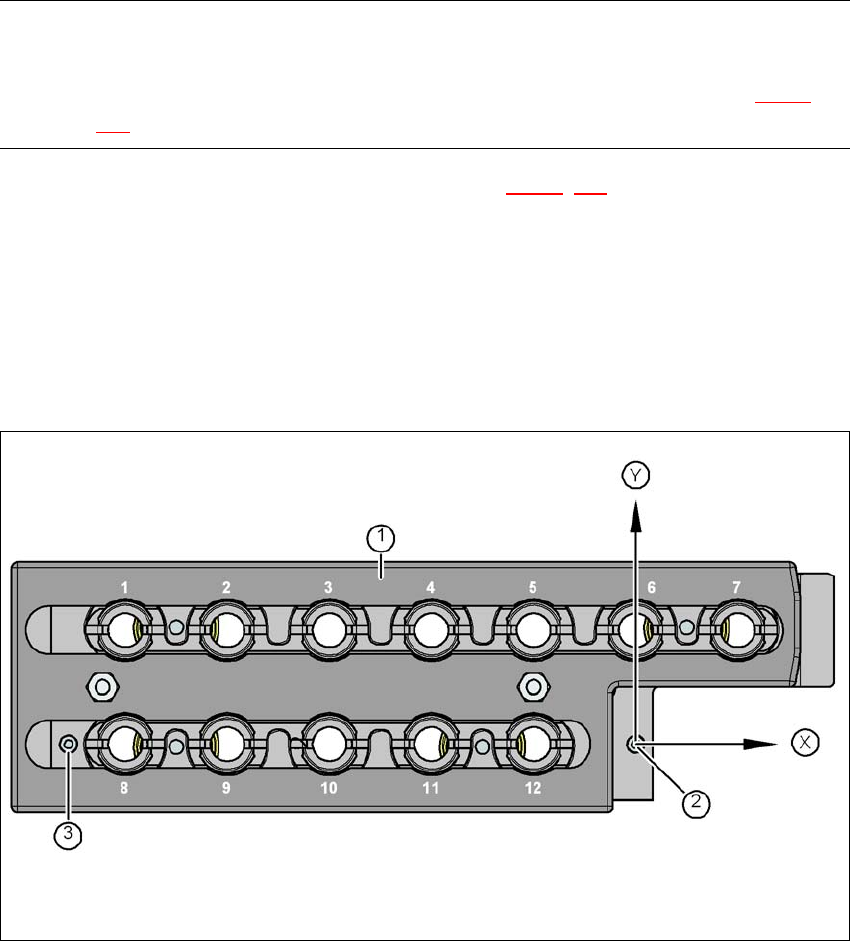

Ábra 6.1 - 5 Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "A tár nyitva" állásban "
(2) Illesztőjellel a pozíció meghatározására
(3) Illesztőjellel a szöghelyzet meghatározására
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
302
6.1.2 Pipettacserélő a SIPLACE MultiStar-hoz (csak SX1/SX2)
Cikkszám 00519841-xx pipettacserélő CPP az 1. vagy 2. pozícióhoz
Cikkszám 00519842-xx pipettacserélő CPP a 3. vagy 4. pozícióhoz
6

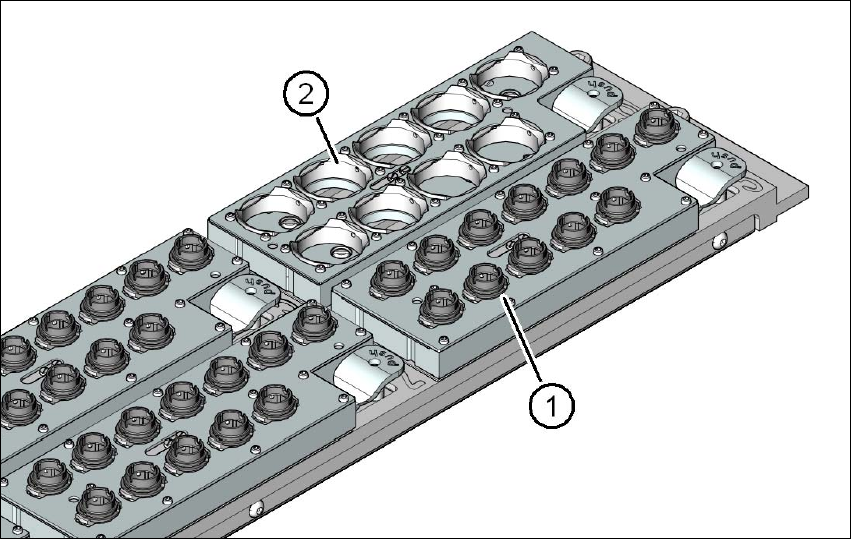

Ábra 6.1 - 6 Pipettacserélő a SIPLACE MultiStar-hoz és a SpeedStar-hoz
(1) Pipettatár a 20xx-pipetták részére
(2) Pipettatár a 28xx-pipetták részére
6.1.2.1 Leírás
A tárak egy közös tartólapon helyezkednek el, két hengeres szeggel vannak központosítva és 4
gömbfejű kapoccsal vannak rögzítve.. Minden táron két illesztőjellel történik a pontos pozíció
meghatározása. A tárak megfelelő elhelyezkedését a pipettacserélő tartólapján mikrokapcsolók
felügyelik annak érdekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlege-
sen magasra nyúló tárral. Mind a négy tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó
vagy nem megfelelően elhelyezett tár esetén leállítja az automatát. A pipettacserélő a pipettatár
kódolásáról ismeri fel, hogy 20xx-pipetta-tárról vagy a CPP-fej számára szolgáló 28xx-pipettatár-
ról van-e szó.
A pipettaállomáson az alkatrészeket le lehet fújni a MultiStar pipettáiról. A MultiStar pipettái itt le-
húzhatók és eltávolíthatók a selejtalkatrész-gyűjtőtartályba.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
303
Pipettatár a 20xx-pipetták részére 6
– Cikkszám 03066107-xx
6

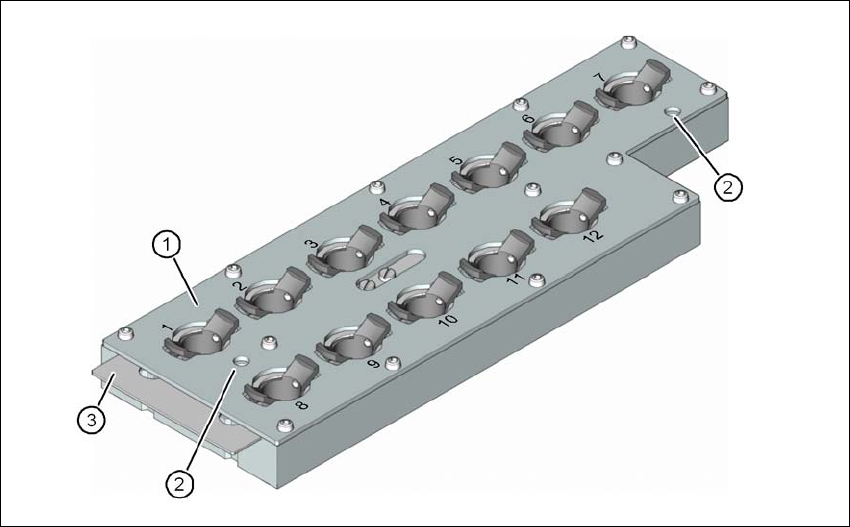

Ábra 6.1 - 7 Pipettatár 20xx-pipettákhoz - zárólemez nyitva
(1) 12 garázs 20xx-pipettákhoz
(2) Illesztőjelek (csak nyitott zárólemeznél láthatók)
(3) Zárólemez
