6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
306
6.1.2.4 Szerelés
A pipettacserélők az SX automatán mindig az alkatrészkocsi-behúzókészüléken vannak rögzítve.
További pipettacserélőket lehet felszerelni.
6

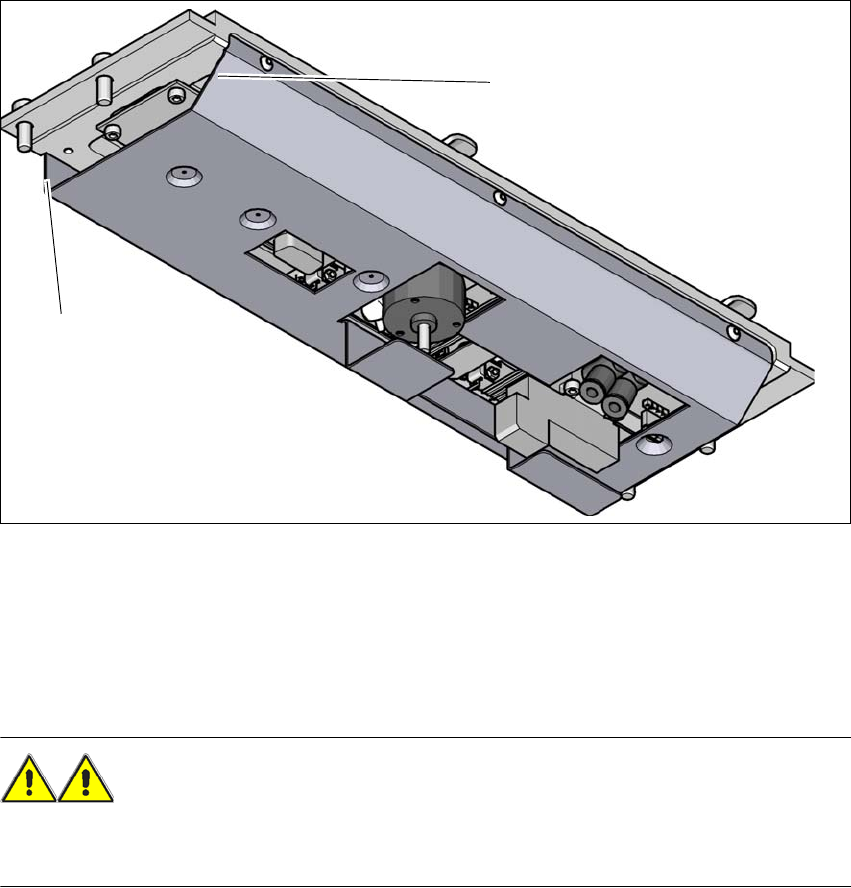

Ábra 6.1 - 10 A pipettacserélő szerelési pozíciója - alulnézet
(1) A ferde oldal az alkatrészkocsi-behúzószerkezet irányába mutat
(2) A merőleges oldal a NYÁK-szállítás irányába mutat
Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzószerkezet felé
mutasson.
FIGYELEM! 6
– Minden beültetőfej esetén az adott beültetőfej pipettatárjával felszerelt hozzá tartozó pipetta-
cserélőt szerelje fel. Vegyes elrendezésnél fennáll a fej ütközésének veszélye!
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
307
6.1.2.5 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
UTALÁS 6
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 6
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 6
UTALÁS 6
Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez beszo-
rul. Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.2.6 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 11. ábrán, a 308. oldalon), a tárnak a gömbfejű kapcsokról
való oldásához (5. poz. a 6.1 - 11
, 308. oldal). Emelje ki a tárat a tartóból.
FIGYELEM! 6
A tár fölé kiálló kar (1. poz. a 6.1 - 11
ábrán) a beültetőfej ütközéséhez vezethet. Ezért ügyeljen
arra, hogy a kar ne álljon ki a tár fölé.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
308
6
Ábra 6.1 - 11 Tárcsere
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) Rugós csap a tárfelismerés és a biztonsági hurok mikrokapcsolójának kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "A tár reteszelve" állásban "
UTALÁS 6
– Tolja a zárólemezt „Tár reteszelve” állásba.
– Behelyezés előtt állítsa be a tárat úgy, hogy a központosító stiftek (2. és 6. poz. a 6.1 - 11
.
ábrán, a 308. oldalon) becsúszhassanak a központosító furatba és a hosszanti lyukba.
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 11, 308. oldal).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
