6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6.1 Pipettacserél ő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 310 6.1.3 Pipett acserél ő a SIPLACE T winSt ar számára Cikkszám 00519845-xx pipett…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
309
6.1.2.7 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjelöléssel rendelkezik, egy a pozíció, egy pedig a szög-
helyzet meghatározására való.
6
Ábra 6.1 - 12 Pipettattár - illesztőjelek a helyzet és a szöghelyzet meghatározására
(1) Zárólemez "A tár nyitva" állásban "
(2) Illesztőjellel a szöghelyzet meghatározására
(3) Illesztőjellel a pozíció meghatározására
6.1.2.8 Pipettacserélő "2. sor" a SIPLACE MultiStar-hoz
Cikkszám 00519842-xx pipettacserélő CPP a 2. sorhoz, SX
A "2. sor" pipettacserélő a következő helyekre szerelhető fel:
SX-automata: 1. és 2. hely
A kiegészítő csomag a pipettacserélőn kívül a szerelőkészletet tartalmazza.
6
Ábra 6.1 - 13 Szerelőkészlet a "2. sor" pipettacserélő számára
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
310
6.1.3 Pipettacserélő a SIPLACE TwinStar számára
Cikkszám 00519845-xx pipettacserélő TwinHead SX
Cikkszám 03005191-xx tár 2 pipetta számára
Cikkszám 03001807-xx tár 1 pipetta számára
6

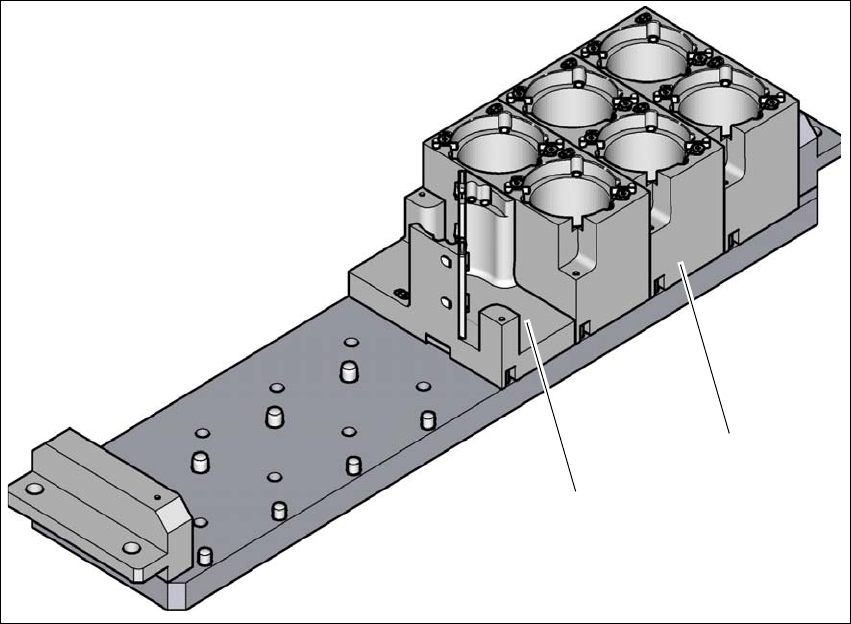

Ábra 6.1 - 14 Pipettacserélő a SIPLACE TwinStar számára
(1) Tár 2 pipetta számára
(2) Tár 1 pipetta számára
6.1.3.1 Leírás
Ez a pipettacserélő rendszerint három darab egyenként két pipettagarázsos pipettatárral és két
darab egy pipettagarázsos pipettatárral van felszerelve. Négy pipettatár szabad és egy vagy két
pipettagarázsos pipettatárral szerelhető fel.
Két tártípus áll rendelkezésre: szabványos tárak és speciális pipetták vagy fogók számára szol-
gáló tárak. A tárak egy közös tartón helyezkednek el. Két hengeres szeggel vannak központosítva
és két süllyesztett fejű csavarral vannak rögzítve.
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
311
6.1.3.2 Műszaki adatok
6
6
Pipettacserélő a SIPLACE TwinStar számára
Méretek (hosszúság x szélesség x magasság) 314 mm x 68 mm x 49 mm
Pipettagarázsok száma max. 16 standard pipetták számára
4 különleges pipettákhoz vagy megfogók-
hoz
Pipetta típusok 5xx, standard
4xx adapterrel
9xx adapterrel
Pipettacsere idő kb. 2 mp pipettánként
