6.1.3.3 A SIPLACE TwinStar-hoz tartozó pipettacserélő helyzete az SX-automatán
6

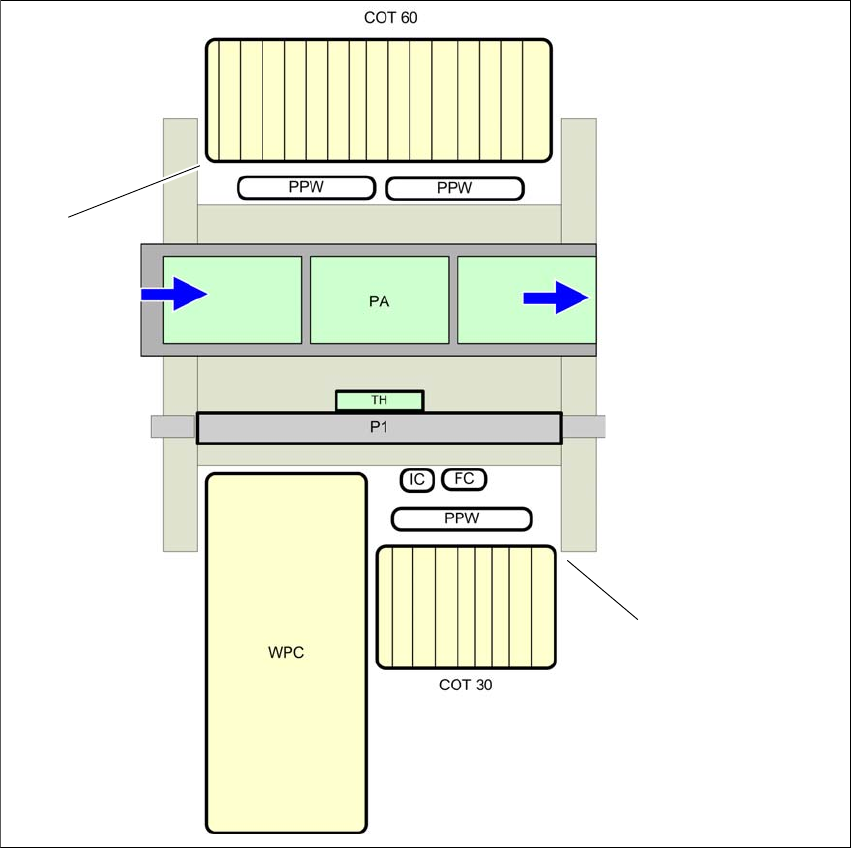

Ábra 6.1 - 15 A SIPLACE TwinStar-hoz tartozó pipettacserélő helyzete - példa
6
(1) Alkatrészkocsi a belső pozíción
(2) Alkatrészkocsi a külső pozíción
(PPW) Pipettacserélő
(PA) Beültetőterület
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
313
6.1.3.4 Szerelés
A pipettacserélő az alkatrészkocsi-behúzókészüléken van rögzítve.
6
Ábra 6.1 - 16 Szerelési pozíció
(1) Jelölőfurat
(2) Kezelői oldal
(3) A nyíl a NYÁK szállítószalag (konvejor) irányába mutat
6
Úgy állítsa be a pipettacserélőt, hogy a jelölőfurat (1. poz.) a kezelő felől nézve balra kerüljön.
FIGYELEM! 6
Minden beültetőfej esetén az adott beültetőfej pipettatárjával felszerelt hozzá tartozó pipettacse-
rélőt szerelje fel. Vegyes elrendezésnél fennáll a fej ütközésének veszélye!
6.1.3.5 Selejtalkatrész gyűjtőtartály a SIPLACE TwinStar számára
A SIPLACE TwinStar számára felszerelhető selejtalkatrész gyűjtőtartály. A Fine-pitch érzékelő
modul mellett helyezkedik el.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
314
6.1.3.6 Megfogók és különleges pipetták
A SIPLACE-automaták a standard SMT-spektrumon túlmenően az átvezetett szerelésű (Through
Hole Technology) és az OSC-alkatrészekkel (Odd Shaped Components) is tudnak műveleteket
végezni. Ezzel párhuzamosan az ASM folyamatosan fejleszt speciális pipettákat és megfogókat.
A különleges pipetták kaphatók minden beültető fejhez, a beültetési megrendelések maximális
sebességű, pontosságú és rugalmasságú végrehajtása érdekében. Az automatikus pipettacseré-
lők használata csökkenti a termékcsere során jelentkező szerelési időket is.
A Pick&Place-fejekhez az ASM mechanikus megfogókat kínál. Azokat az alkatrészeket, amelyek-
nek a felülete nem alkalmas arra, hogy a pipetta felszívja, a mechanikus megfogó elviszi és beül-
teti. A megfogóknak, amelyek funkciójuk szerint két csoportra oszthatók, két kivitele van:
– olyan megfogók, amik az alkatrészt a külső éle mentén fogják meg
– olyan megfogók, amik az alkatrészt a belső éle mentén fogják meg
A speciális pipettákkal és megfogókkal kapcsolatos információkat az ASM cégnél szerezheti be.
A speciális tárak és megfogók gyártásával kapcsolatban kérjük, szintén vegye fel a kapcsolatot
az ASM céggel.e
