Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásb ő vítések Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserél ő 319 FIGYELEM! 6 A tár fölé kiálló kar (1. poz. a 6.1 - 4 ábrán) a beültet ő fej ütk…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
318
6.1.4.5 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
UTALÁS 6
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 6
A tárakat csak akkor szabad feltölteni, ha minden pipetta, ami a 12-szegmensű Col-
lect&Place-fejnél található, visszakerült a tárába. 6
UTALÁS 6
Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez beszo-
rul. Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.4.6 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 4. ábrán, a 300. oldalon), a tárnak a gömbfejű kapcsokról
való oldásához (5. poz. a 6.1 - 4
, 300. oldal). Emelje ki a tárat a tartóból.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
319
FIGYELEM! 6
A tár fölé kiálló kar (1. poz. a 6.1 - 4
ábrán) a beültetőfej ütközéséhez vezethet. Ezért ügyeljen
arra, hogy a kar ne álljon ki a tár fölé.
6

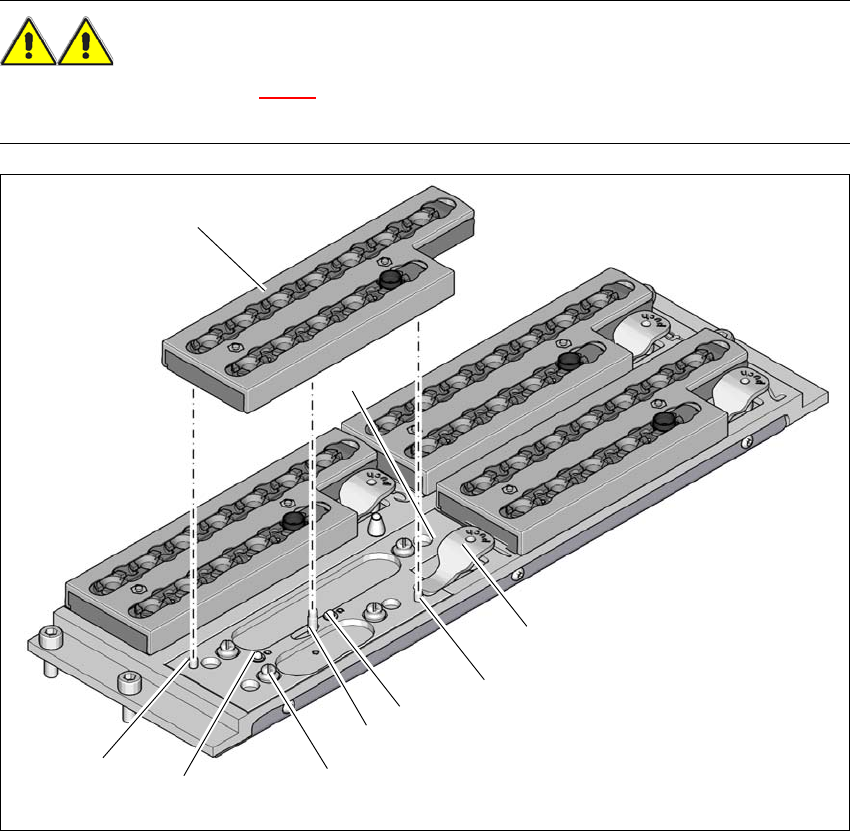

Ábra 6.1 - 20 Pipettacserélő a SpeedStar számára - tárcsere
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) Rugós csap (3 darab) a mikrokapcsoló kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "A tár reteszelve" állásban
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
320
UTALÁS 6
– Tolja a zárólemezt „Tár reteszelve” állásba.
– Behelyezés előtt állítsa be a tárat úgy, hogy a központosító stiftek (2. és 6. poz. a 6.1 - 4
. áb-
rán, a 300. oldalon) becsúszhassanak a központosító furatba és a hosszanti lyukba.
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 4, 300. oldal).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.4.7 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjelöléssel rendelkezik, egy a pozíció, egy pedig a szög-
helyzet meghatározására való.
6

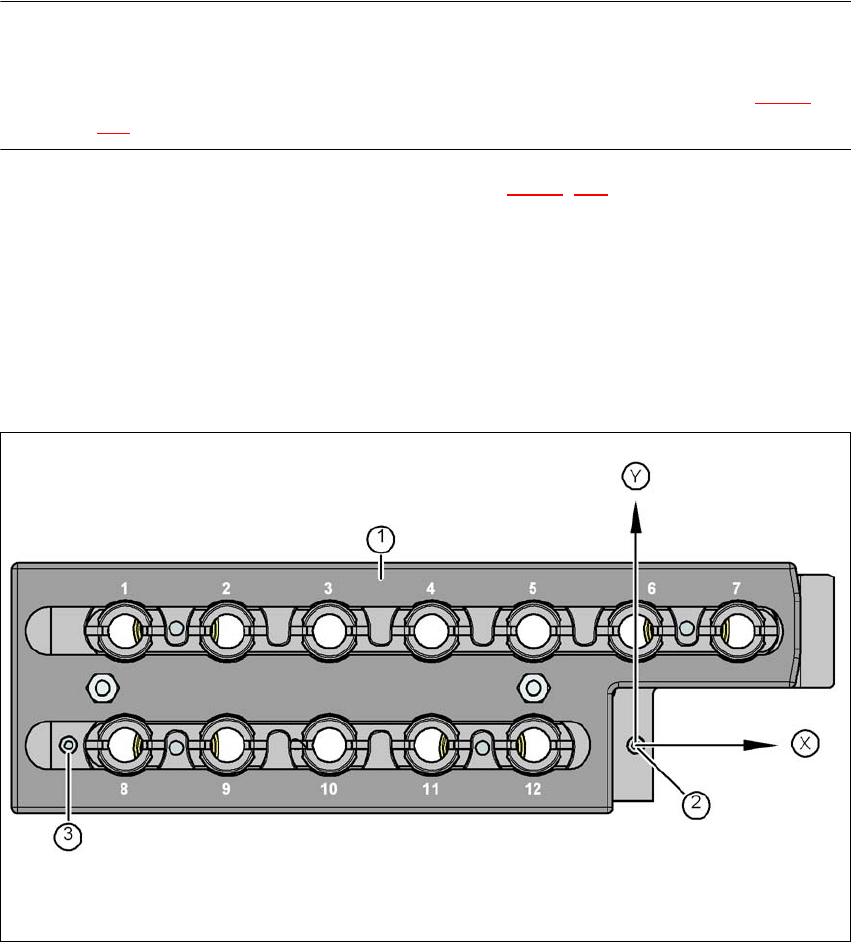

Ábra 6.1 - 21 Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "A tár nyitva" állásban "
(2) Illesztőjellel a pozíció meghatározására
(3) Illesztőjellel a szöghelyzet meghatározására
