6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6.1 Pipettacserél ő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 320 UT ALÁS 6 – T olja a zárólemezt „Tár reteszelve” állá sba. – Behelyezés el ő tt…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
319
FIGYELEM! 6
A tár fölé kiálló kar (1. poz. a 6.1 - 4
ábrán) a beültetőfej ütközéséhez vezethet. Ezért ügyeljen
arra, hogy a kar ne álljon ki a tár fölé.
6
Ábra 6.1 - 20 Pipettacserélő a SpeedStar számára - tárcsere
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) Rugós csap (3 darab) a mikrokapcsoló kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "A tár reteszelve" állásban
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
320
UTALÁS 6
– Tolja a zárólemezt „Tár reteszelve” állásba.
– Behelyezés előtt állítsa be a tárat úgy, hogy a központosító stiftek (2. és 6. poz. a 6.1 - 4
. áb-
rán, a 300. oldalon) becsúszhassanak a központosító furatba és a hosszanti lyukba.
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 4, 300. oldal).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.4.7 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjelöléssel rendelkezik, egy a pozíció, egy pedig a szög-
helyzet meghatározására való.
6
Ábra 6.1 - 21 Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "A tár nyitva" állásban "
(2) Illesztőjellel a pozíció meghatározására
(3) Illesztőjellel a szöghelyzet meghatározására
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.2 Waffle-Pack-váltó (WPC5/WPC6)
321
6.2 Waffle-Pack-váltó (WPC5/WPC6)
A WPC5 működése és műszaki adatai messzemenően megegyeznek a WPC6 adataival. A WPC6
kiegészítésképpen egy Non-Stop modullal rendelkezik. A WPC5/6 mind a SIPLACE SX1/SX2-
höz, mind pedig a DX1/DX2-n használható.
6.2.1 A WPC 5 áttekintése
Cikkszám 00119827-xx WPC5
6

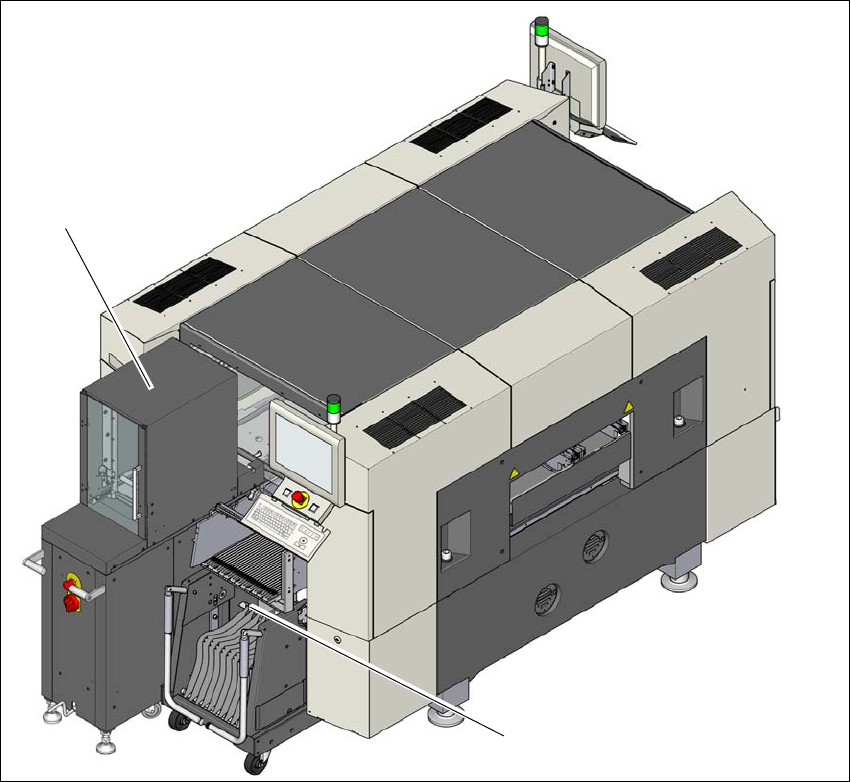

Ábra 6.2 - 1 WPC5 a SIPLACE SX1/SX2-n
(1) WPC5
(2) AR-kocsi 30 nyomvonallal
(1)
(2)
