Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásb ő vítések Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.3 Nyomtatott ár amköri lap vonalkódolvasó 331 6.3.4 Figyelmeztet ő tábla W216 1D-v onalkódolvasó eset…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.3 Nyomtatott áramköri lap vonalkódolvasó Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
330
6.3.2 Műszaki adatok - 1D-vonalkódolvasó
6
6.3.3 Műszaki adatok - 2D-kódolvasó
6
6
Méretek (H x Sz x M)
40 x 30 x 20 mm
3
Súly 44 gramm
Hullámhossz 600 - 680 nm
Lézerosztály 2. osztály DIN EN 60825-1, II. osztály - CDRH szerint
Szkennelési frekvencia 800 - 1200 szkennelés/másodperc
Kódfajták 39-es kód, 128-as kód, 93-as kód,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code, ISTB 128
Vonalkód hossza
Egyszeres szállítószalag
Dupla szállítószalag, aszinkron
Dupla szállítószalag, szinkron
max. 40 jel
max. 40 jel
max. 40 jel
Adatport RS232, RS485
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
Üzemi feszültség 5 V- ± 5 %
Méretek (H x Sz x M)
55 x 42 x 22 mm
3
Súly 125 gramm
2D kódfajták ECC 0, 50, 80, 100, 140 és 200 adatmátrix
ECC200 adatmátrix
QR kód, MicroQR kód
Vonalkód hossza
Egyszeres szállítószalag
Dupla szállítószalag, aszinkron
Dupla szállítószalag, szinkron
max. 40 jel
max. 40 jel
max. 40 jel
Adatport RS232, USB 2.0
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
Üzemi feszültség 5 V- ... 24 V-
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.3 Nyomtatott áramköri lap vonalkódolvasó
331
6.3.4 Figyelmeztető tábla W216 1D-vonalkódolvasó esetén
Az 1D-vonalkódolvasó a 2. lézerosztályba tartozik.
6
Figyelmeztetőtábla W216 "2. lézerosztály" 1D-vonalkódolvasóhoz,
cikksz. 03009347-01 (mennyiség automatánként: max. 4)
UTALÁS 6
Ha az automatára NYÁK vonalkódolvasót szerel fel, akkor fel kell helyeznie az utólagos felszere-
lési készletben található W206 lézer figyelmeztető táblát.
6
6
6
6
6
6
LÉZERSUGÁRZÁS!
Ne nézzen a sugárba
2. lézerosztály
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.4 Dokkolóállomás a SIPLACE SX alkatrészkocsihoz Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
332
6.4 Dokkolóállomás a SIPLACE SX alkatrészkocsihoz
6.4.1 Áttekintés
A dokkolóállomás az előkészítő hely kiegészítő komponense. Összekötő elem az előkészítő hely
és a SIPLACE SX1/SX2 és az X-sorozat alkatrészkocsija között. A dokkolóállomás teszi lehetővé
az alkatrészkocsi külső felszerelését szállítókkal, továbbá a működési tesztet és a felszerelés el-
lenőrzését. Lehetőség van az alkatrészkocsikat 30, 40 és 60 nyomsávval használni. Ehhez meg-
felelő leválasztómodulokat kell beépíteni.
A részletes leírás " A SIPLACE SX AR-kocsi dokkolóállomásának kezelési útmutatójában" olvas-
ható, cikkszám 00196691-xx.
6

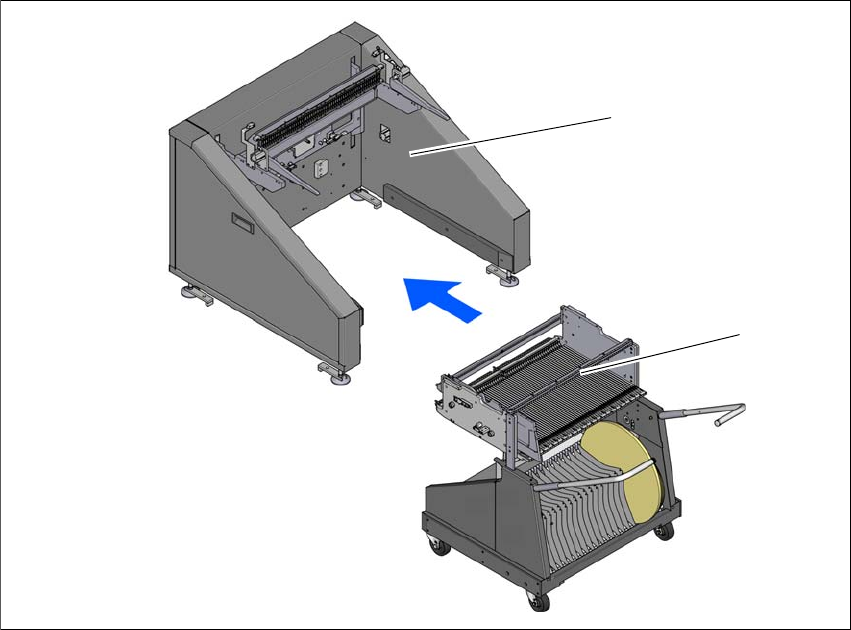

Ábra 6.4 - 1 Dokkolóállomás, SIPLACE SX-sorozat
(1) Dokkolóállomás
(2) AR-kocsi (60 nyomvonallal)
(1)
(2)
