6.4.2.1 Méretek felcsatlakoztatott alkatrészkocsival
6

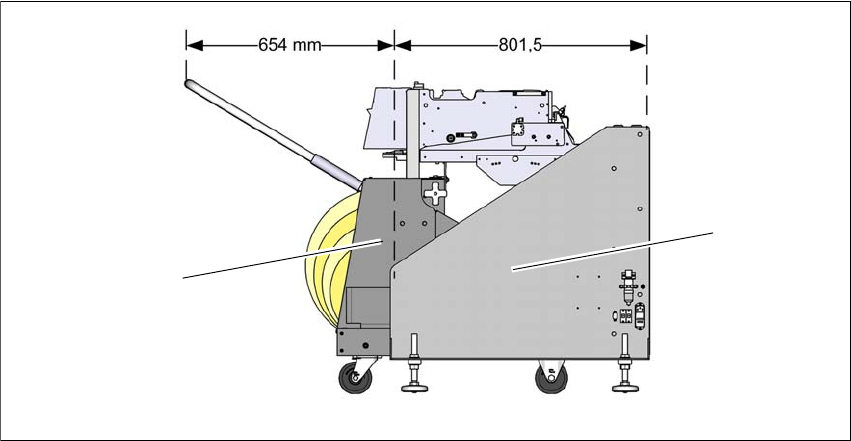

Ábra 6.4 - 3 Dokkolóállomás alkatrészkocsival, SIPLACE SX-sorozat - méretek
(1) Alkatrészkocsi
(2) Dokkolóállomás
(2)
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.4 Dokkolóállomás a SIPLACE SX alkatrészkocsihoz
335
6.4.3 Figyelmeztető táblák a dokkolóállomáson
6
Ábra 6.4 - 4 Dokkolóállomás, SIPLACE SX-sorozat - figyelmeztető táblák
6.4.3.1 W203 figyelmeztető tábla
6
– Poz. W203 a 6.4 - 4 ábrán, 335 oldal, cikksz. 03009342-01
– 2x a SIPLACE SX AR-kocsi számára szolgáló dokkolóállomáson
– Egyenként 1x bal és jobb oldalon a házon az energia- és adatinterfész mögött.
W 203
W 203
W206
6
6
6
BECSÍPŐDÉS VESZÉLYE!
A benyúlás sérülést okozhat a karon és a kézen.
Ne nyúljon a működő gépbe
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.5 A selejtalkatrész gyűjtőtartály érzékelője Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
336
6.4.4 Figyelmeztető táblák 206
6
– Poz. W206 a 6.4 - 4 ábrán, 335 oldal, cikksz. 03009345-01
– 1x a SIPLACE SX AR-kocsi számára szolgáló dokkolóállomáson
– 3 x az energiaellátás burkolatain.
6.5 A selejtalkatrész gyűjtőtartály érzékelője
Cikkszám 00519848-xx A selejtalkatrész gyűjtőtartály lekérdezése
A selejtalkatrészek gyűjtőtartályának érzékelője felügyeli, hogy a tartály megfelelően helyezkedik-
e el a tartójában.
– Ha a selejtalkatrészek gyűjtőtartályát nem megfelelően helyezték be, az automata nem indít-
ható.
– Ha a selejtalkatrészek gyűjtőtartálya a feldolgozási folyamat közben kiugrik a tartójából, az
automata a fej ütközések elkerülése érdekében azonnal leáll.
Minden selejtalkatrész-gyűjtőtartály saját érzékelővel felügyelhető.
UTALÁS 6
SpeedStar használata esetén javasoljuk a selejtalkatrész-gyűjtőtartályhoz az opcionális érzékelő
felszerelését.
