6.8.1.1 Műszaki adatok
6
6
6.8.1.2 Elhelyezkedés
A felállított kamera elhelyezkedése és a hozzá tartozó konfigurációk a 3.9.2 fejezetben a 151 ol-
dalon láthatók.
AR-méretek 0,5 mm x 0,5 mm - 55 mm x 45 mm
AR-spektrum 0402, MELF, SO, PLCC, QFP, elektrolit-kondenzátorok, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,35 mm
Min. gömb-átmérő 0,2 mm
Látómező 65 mm x 50 mm
Megvilágítás módja Felülvilágítás (hat szabadon programozható szint)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.9 NYÁK-beigazítás Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
342
6.9 NYÁK-beigazítás
Cikkszám 00119677-xx NYÁK-beigazítás egyszeres szállítószalag
Cikkszám 00119678-xx NYÁK-beigazítás, dupla szállítószalag (csak SX1/SX2)
6.9.1 Leírás
A feldolgozandó nyomtatott áramköri lapok hosszúság/szélesség aránya olykor 1:2 vagy kedve-
zőtlenebb. Ez azt jelenti, hogy a NYÁK rövidebb oldal mutat a NYÁK szállítási irányba. A szállítás
alatt az ilyen nyomtatott áramköri lapok kissé elfordulhatnak, így az illesztőjelek a NYÁK-kamera
keresőablakán kívülre kerülhetnek. A "NYÁK-beigazítás" opció gondoskodik róla, hogy ezek a
nyomtatott áramköri lapok ismét pontosan a stophelyzetben álljanak.
Ha a szállítási irányba néző nyílásokkal rendelkező nyomtatott áramköri lapok kerülnek feldolgo-
zásra, akkor a mechanikus stopperrel rendelkező automaták és ezt a pozíciót lézer fénysorompó-
val felügyelő automaták esetén különböző megmunkálási pozíciók lehetnek. A "NYÁK-
beigazítás" opcióval biztosítható, hogy a nyomtatott áramköri lapok minden NYÁK szállítószalag
(konvejor) esetében ugyanabban a pozícióban álljanak meg. A "NYÁK-beigazítás" opció kapható
az egyszeres és a dupla szállítószalaghoz is.
A nyomtatott áramköri lap a beültetőterületre szállítódik, amíg a lézer-fénysorompó ki nem adja a
stop-jelet NYÁK szállítószalagnak (konvejor). Azután az emelőasztal a NYÁK-ütközőkkel felemel-
kedik egy felső helyzetbe, amiben a nyomtatott áramköri lap még nincs befogva és így a szállító-
szalag még mozgathatja. A két NYÁK-ütköző a nyomtatott áramköri lap magasságában található,
a NYÁK-alátámasztások (mágneses csapok) már érintik a nyomtatott áramköri lapot. A két szál-
lítószalag a nyomtatott áramköri lapot a NYÁK-ütközőknek ütközteti, ezalatt beigazítva azt. Az-
után az emelőasztal a felső véghelyzetbe emelkedik, befogja a nyomtatott áramköri lapot és
eloldja azt a NYÁK-ütközőktől, hogy az ütközők ne befolyásolják a beültetési folyamatot. A beül-
tetési folyamat után az emelőasztal és a NYÁK-beigazító lesüllyed és a nyomtatott áramköri lap
továbbhalad.
6.10 Siemens-interfész
Cikkszám 00116808-xx SIPLACE interfész
A SIPLACE SX és X-sorozat beültető automatáin a szállító interfészt a SMEMA szabvány szerint
kell konfigurálni. Azonban fennáll annak lehetősége is, hogy az interfészt a Siemens szabvány
szerint használják. Ez akkor nagy előny, ha az SX és X-sorozatú automatát régebbi SIPLACE-
gépsorba integrálnak. A régebbi automaták utólagos felszerelése a SMEMA szabványhoz ez
esetben nem szükséges.
Az SX és X-sorozatú automaták szállító interfészét egyszerűen konfigurálja a Siemens szabvány-
ra és kösse össze őket a megfelelő interfészkábellel.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.11 Mágnescsap-alátámasztás
343
6.11 Mágnescsap-alátámasztás
Cikkszám 00119680-xx mágnescsap-alátámasztás
A széles nyomtatott áramköri lapok hajlamosak a beültetés során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Az emelőasztalra mágnescsap-alátámasztást szerelve
ez a probléma könnyen elhárítható.
6

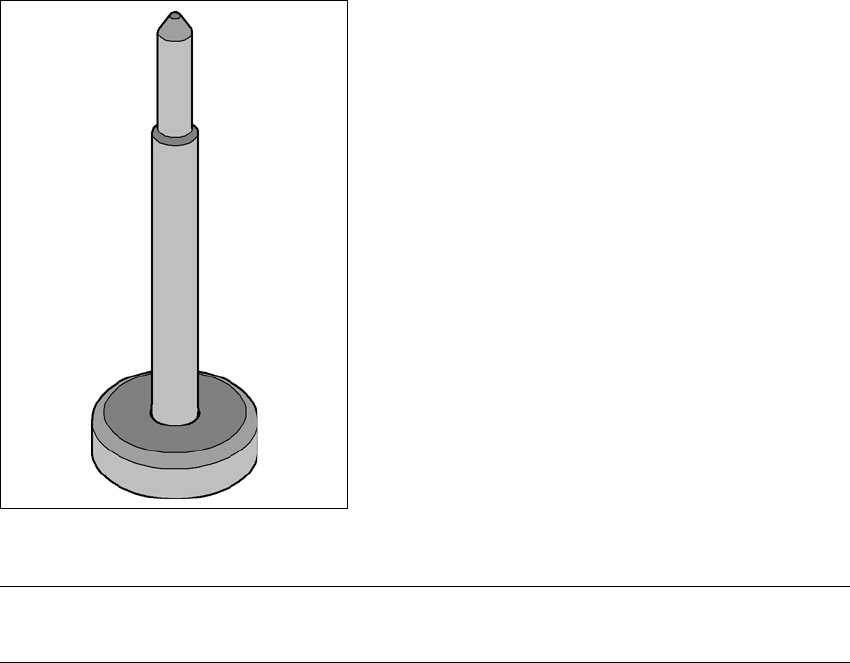

Ábra 6.11 - 1 Mágnescsap-alátámasztás
MEGJEGYZÉS
A mágnescsap-alátámasztások szabad pozicionálását a NYÁK-szállító megállítóléce határolja. 6
