2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2.2 Figyelmeztet ő táblák Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 50 2.2.5 Figyelmeztet ő tábla a VÉSZ-LEÁLLÍTÓ t aszternél 2 Poz. W209 a 2.2 - 9 áb…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.2 Figyelmeztető táblák
49
2.2.4.2 Figyelmeztető tábla W211
2
Cikkszám 03009351-01 (mennyiség automatánként: 2)
Poz. W211 a 2.2 - 8
ábrán, 49 oldal, cikksz.03009351-01.
Ábra 2.2 - 8 W206, W211 figyelmeztető tábla az áramellátáson
– W211 az A3 biztosító- és elosztó áramköri lapon.
– W211 az A1 bekapcsolásiáram korlátozó a leválasztó burkolaton.
– W206 az áramellátás elülső oldalán
2
2
HÁLÓZATI FESZÜLTSÉG!
Kapcsolja ki a főkapcsolót, és várjon 30 másodpercet, amíg a
kondenzátorok kisülnek.
NAFTA-Régió: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.2 Figyelmeztető táblák Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
50
2.2.5 Figyelmeztető tábla a VÉSZ-LEÁLLÍTÓ taszternél
2
Poz. W209 a 2.2 - 9 ábrán, cikksz. 03009349-01 (mennyiség automatánként: 2)
2
2

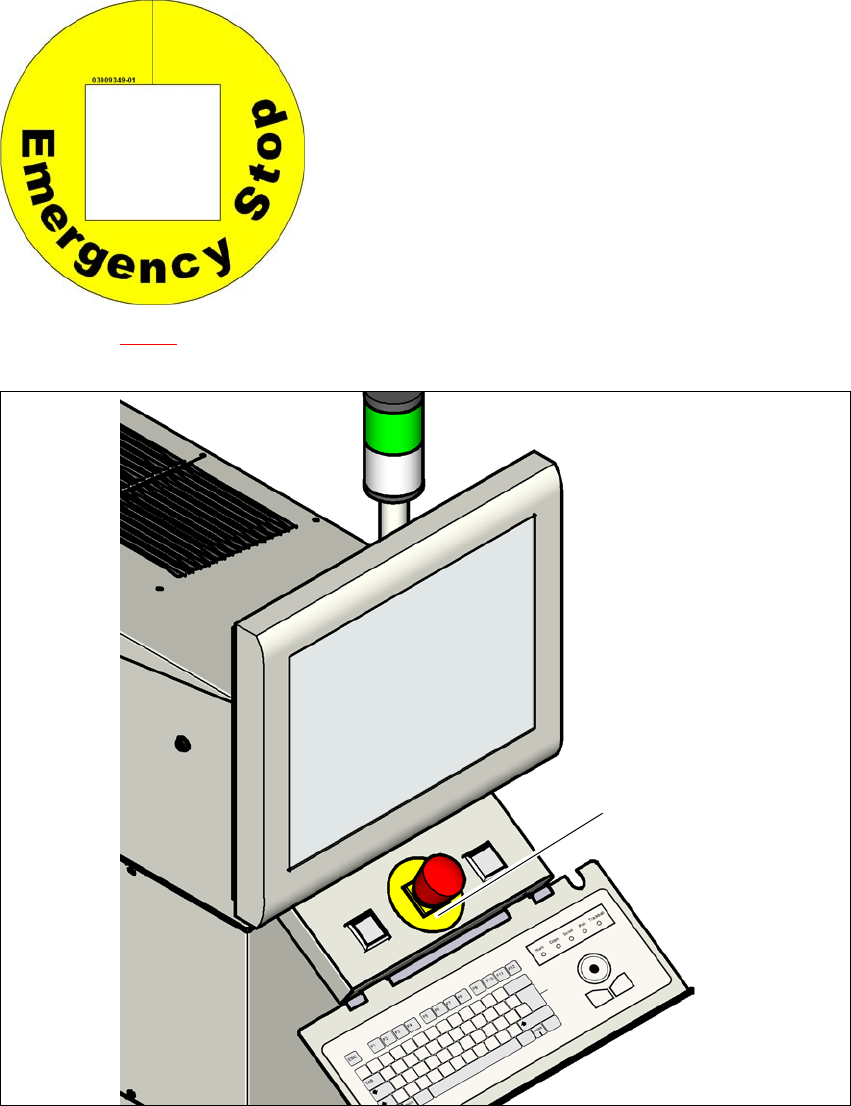

Ábra 2.2 - 9 W209 figyelmeztető tábla a VÉSZ-LEÁLLÍTÓ taszternél
Poz. W209, cikksz. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Ausztrália, Kanada, Mexikó és az USA
esetében a VÉSZ-LEÁLLÍTÓ taszternél talál-
ható sárga gyűrű helyett a toldalékra ragaszta-
nak W209 figyelmeztető táblát.
W 209
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.2 Figyelmeztető táblák
51
2.2.6 Magas hőmérséklet a Head Control Unit (HCU) esetén
Poz. 1 a 2.2 - 10.ábrán, hőmérséklet-tájékoztató tábla, cikksz. 03031926-01 (a fejkonfigurációtól
függően 2 – 4).
2
Ábra 2.2 - 10 Hőmérséklet-tájékoztató tábla a Head Control Unit-on (HCU) (Példa: SX2)
2
MAGAS HŐMÉRSÉKLET!
A Head Control Unit (HCU) háza folyamatos üzem esetén nagyon felforró-
sodhat. Vigyázat a Head Control Unit (HCU) megérintésekor.
(1)
(1)
