2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2.2 Figyelmeztet ő táblák Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 52 2.2.7 „Fejütközés” figyelmeztet ő tábla a T w inSt ar IC-kameráján "Fejütk…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.2 Figyelmeztető táblák
51
2.2.6 Magas hőmérséklet a Head Control Unit (HCU) esetén
Poz. 1 a 2.2 - 10.ábrán, hőmérséklet-tájékoztató tábla, cikksz. 03031926-01 (a fejkonfigurációtól
függően 2 – 4).
2

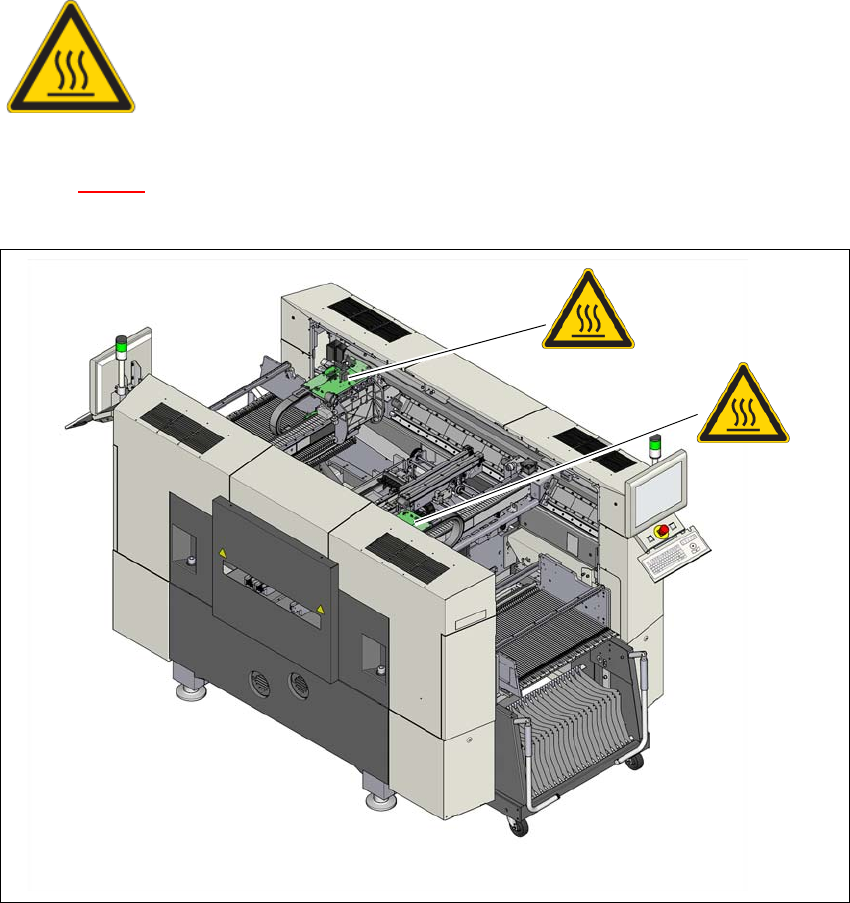

Ábra 2.2 - 10 Hőmérséklet-tájékoztató tábla a Head Control Unit-on (HCU) (Példa: SX2)
2
MAGAS HŐMÉRSÉKLET!
A Head Control Unit (HCU) háza folyamatos üzem esetén nagyon felforró-
sodhat. Vigyázat a Head Control Unit (HCU) megérintésekor.
(1)
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.2 Figyelmeztető táblák Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
52
2.2.7 „Fejütközés” figyelmeztető tábla a TwinStar IC-kameráján
"Fejütközés" tájékoztató tábla a 2.2 - 11 ábrán, cikksz. 03015392-02
(mennyiség automatánként: maximum 2)
2

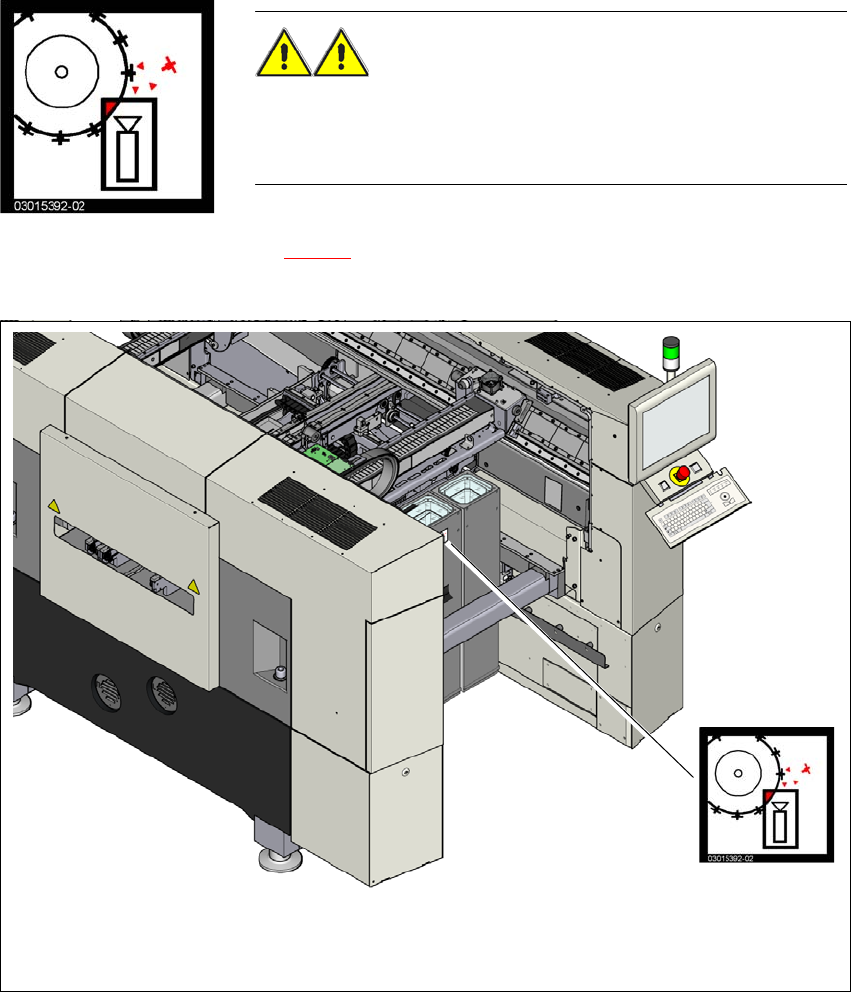

Ábra 2.2 - 11 „Fejütközés” figyelmeztető tábla a TwinStar IC-kameráján (Példa: SX2)
(1) „Fejütközés” figyelmeztető tábla a TwinStar IC-kameráján
FIGYELEM! FEJ-ÜTKÖZÉSI VESZÉLY! 2
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a TwinStar
stacioner AR-kameráit, típus: 33, 55 x 45 és típus: 25, 16 x 16, le
kell szerelni, különben a SpeedStar a kameraházakba ütközik.
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.3 Lézerosztályozás
53
2.3 Lézerosztályozás
2.3.1 1. lézerosztály
2.3.1.1 A teljes gép osztályozása
2
UTALÁS: 2
Az 1. és 1M lézerosztályba tartozó szerkezeti egységek nincsenek jelölve.
2.3.1.2 A kamerarendszerek osztályozása
2
2.3.2 1M lézerosztály
Ne vizsgálja közvetlenül optikai műszerekkel!
2
2
Minden beépített kamerarendszer és az üzemkész teljes gép az 1. lézerosz-
tályba tartozik.
A lézerosztályok meghatározása a DIN EN 60825-1:2001 szerint történik.
2
A következő kamerarendszerek az 1. lézerosztályba tartoznak:
– AR-kamerák a SIPLACE TwinStar számára
AR-kamera stacioner P&P, típus: 33, 55 x 45, digitális
AR-kamera stacioner P&P, típus: 25, 16 x 16, digitális
2
A következő kamerarendszerek az 1M lézerosztályba tartoznak:
– AR-kamera C&P, típus: 23, 6 x 6, a SpeedStar-on
– AR-kamera C&P, típus: 30, 27 x 27, a MultiStar-on
– AR-kamera C&P, 30, 18 x 18 típusok a 12-szegmenses Collect&Place fej-
nél
– AR-kamera C&P, 28, 18 x 18 típusok a 12-szegmenses Collect&Place fej-
nél
