2.3.3 2. lézerosztály
A következő szerkezeti egységek a 2. lézerosztályba tartoznak:
– Nyomtatott áramköri lap vonalkódolvasó
– AR-érzékelő a SpeedStar-on
– AR-érzékelő a MultiStar-on
(Ha a koplanaritási lézermodult telepítették, akkor a teljes berendezés a 2. lézerosztályba tarto-
zik.)
2
2.4 Biztonsági utasítások az automata szállításához
2

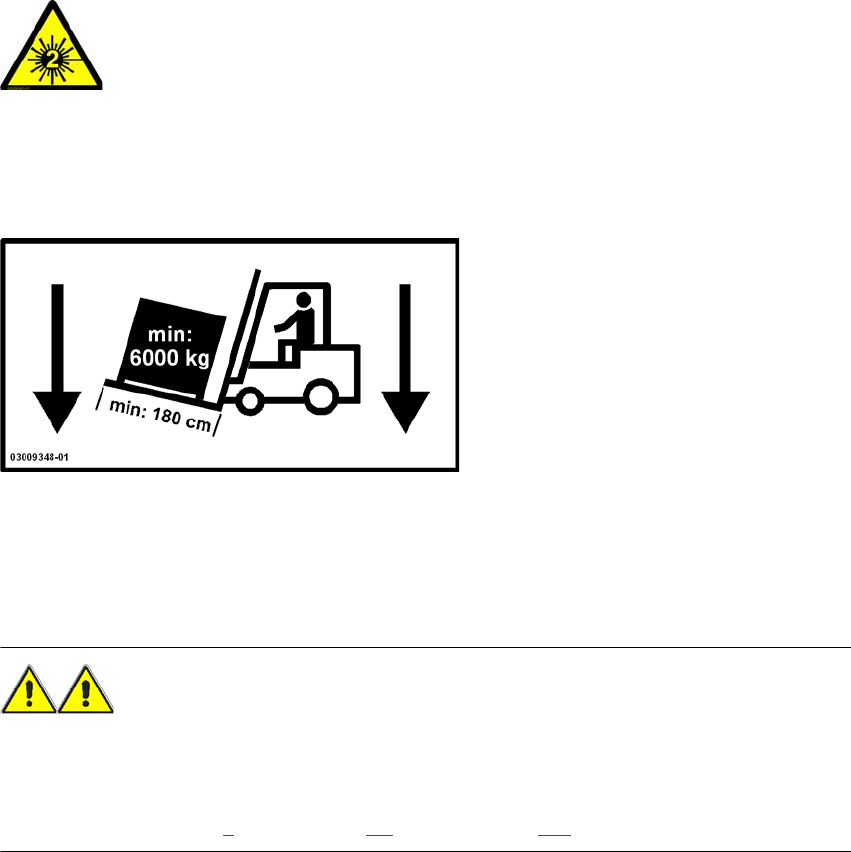

Az automata szállítására a következő specifikációnak megfelelő villástargoncát használjon:
Villahossz min. 1800 mm
Teherbírás min. 6000 kg
Villa szabad nyílása min. 350 mm 2
FIGYELEM
DŐLÉSVESZÉLY! 2
Amennyiben a villástargonca szükséges specifikációját nem tartják be, fennáll annak veszélye,
hogy a villástargonca az automatával együtt felborul.
Az automata szállítása a 4. fejezetben, a 4.1. szakaszban, a 193 oldalon van leírva.
2
Lézersugárzás
Ne nézzen a sugárba!
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.5 Biztonsági utasítások SX1/SX2/DX1/DX2 automaták üzemeltetéséhez
55
2.5 Biztonsági utasítások SX1/SX2/DX1/DX2 automaták
üzemeltetéséhez
2.5.1 Biztonsági útmutatások a védőfedelek lezárásához
Annak érdekében, hogy minden sérülési kockázatot kizárjon a gép védőfedeleinek lezárásá-nál,
az üzemeltetőnek a személyzetet fel kell szólítania arra, hogy a védőfedeleket kizárólag az alábbi
leírás szerint kezelje.
VIGYÁZAT!
UJJBECSÍPÉS VESZÉLYE
AVÉDŐFEDELEK SZAKSZERŰTLEN LEZÁRÁSA ESETÉN 2
2
Ábra 2.5 - 1 Biztonsági útmutatások a védőfedelek lezárásához (Példa: SX1/SX2)
(1) Fogórúd
A védőfedelet felnyitáskor illetve lezáráskor mindig a fogórúdnál fogja meg.-
Lezárásnál ne nyúljon a gép borítása és a védőburkolat közötti nyílásba.
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.5 Biztonsági utasítások SX1/SX2/DX1/DX2 automaták üzemeltetéséhez Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
56
2.5.2 A nyomtatott áramköri lap kézi behelyezése a beviteli szalagra
FIGYELEM! 2
Kézsérülés veszélye a beviteli szalagra kézzel behelyezett nyomtatott áramköri lapok esetén.
– A beviteli szalagra kézzel behelyezett nyomtatott áramköri lapok esetén a nyomtatott áram-
köri lapot tilos 5 cm-nél beljebb kézzel betolni a gépbe.
– Ha mélyebben benyúl a beviteli szalagra, sérülésveszély áll fenn, mivel a keze a portál moz-
gatási tartományába kerül, és a hirtelen elinduló portál elérheti a kezét.
2
A figyelmeztetésnek megfelelően helyezze be a nyomtatott áramköri lapot a beviteli szalagra.
Indítsa el a nyomtatott áramköri lap bevitelét az SR GUI NYÁK behelyezése funkciójával.
2.5.3 Biztonsági utasítások a fémpor alapú kondenzátorok feldolgozásához
A fémpor alapú kondenzátorok feldolgozása (pl. tantál) azok feldolgozásakor veszélyt rejt magá-
ban. A veszély abban áll, hogy
– ezeknek az alkatrészeknek a tönkremenetele esetén hirtelen exoterm reakció, azaz hőfejlő-
dés megy végbe. A legkedvezőtlenebb környezeti feltételek esetén ez a hőfejlődés a kapaci-
tásértéktől függően sérüléseket okozhat
– ez az effektus alapvetően az ilyen alkatrészek feldarabolásakor léphet fel.
Ennek tisztázásához, amennyiben ez érinti az Ön által feldolgozandó alkatrészeket, forduljon a
szállítójához.
Az előbb említett veszély szélsőségesen ritka esetben a SIPLACE-gépek vágóberendezésében
is előállhat, és szélsőséges esetben a hevederhulladék izzó égéséhez vezethet.
A kedvezőtlen feltételek többek közt:
(1) A hevederben alkatrészek maradnak a beállított ütemek ellenőrzésekor (ennél az ellenőrzés-
nél a kezelő utasítására a szállító az alkatrész átvétele nélkül léphet tovább).
(2) Alkatrészek maradnak a hevederben, pl. a zárófólia-szakadásnál
(3) A hevederben alkatrészek maradnak, ha az alkatrészek illetve a heveder nem felel meg a
specifikációnak, és ez magas átvételi hibaarányt eredményez.
