Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.5 Biztonsági utasítások SX1/SX2/DX1/DX2 automaták üzemeltetéséhez
59
2.5.5 Biztonsági utasítások a TwinStar AR-kamerájához beültetőfej cseréje esetén
FIGYELEM! 2
Ha a TwinStar beültetőfejet Collect&Place fejre cserélik, akkor a TwinStar AR-kameráit ( staci-
oner P&P,típus: 33, 55 x 45, és típus: 25, 16 x 16) le kell szerelni, különben a Collect&Place fej a
kameraházakba ütközik.
2.5.6 Utasítások az automaták EGB-biztonságára vonatkozóan
Kizárólag vezetőképesnek jelölt pipettákat használjon. Csak így teljesíti az automaták EGB-biz-
tonságára vonatkozó előírásokat.
2.5.7 Biztonsági utasítások a selejtalkatrész gyűjtőtartály megfelelő behelyezésé-
hez
Kérjük vegye figyelembe a következő utasításokat a beültetőfej és a selejtalkatrészek gyűjtőtar-
tály, ill. pipettaledobó tartály közötti ütközésveszély elkerülése érdekében:
Vigyázzon arra, hogy az ürítőtartály helyesen helyezkedjen el a tartóban.
Ellenőrizze, hogy az ürítőtartály nem emelkedik-e a tartó fölé.
UTALÁS 2
Minden ürítőtartályra felszerelhető egy érzékelő (lásd a 6.5
fejezetet, a 336. oldalon), amely jelzi
az ürítőtartály helyes pozícióját.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.5 Biztonsági utasítások SX1/SX2/DX1/DX2 automaták üzemeltetéséhez Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
60
2.5.8 Biztonsági utasítások a pipettacserélő használatára vonatkozóan
Kérjük vegye figyelembe a következő utasításokat a beültetőfej és a pipettacserélő közötti ütkö-
zésveszély elkerülése érdekében.
FIGYELMEZTETÉS Minden beültetőfej esetén az adott beültetőfej pipettatárjával
felszerelt hozzá tartozó pipettacserélőt szerelje fel. Vegyes elrendezésnél fennáll a fej ütközésé-
nek veszélye! 2
FIGYELMEZTETÉS
Ha a kar túlnyúlik a táron, akkor ez a beültetőfej ütközéséhez vezethet. Ezért ügyeljen arra, hogy
a kar ne álljon ki a tár fölé. 2
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.5 Biztonsági utasítások SX1/SX2/DX1/DX2 automaták üzemeltetéséhez
61
2.5.9 Magas hőmérsékletek a C&P20-beültetőfejen tartós üzem esetén
2

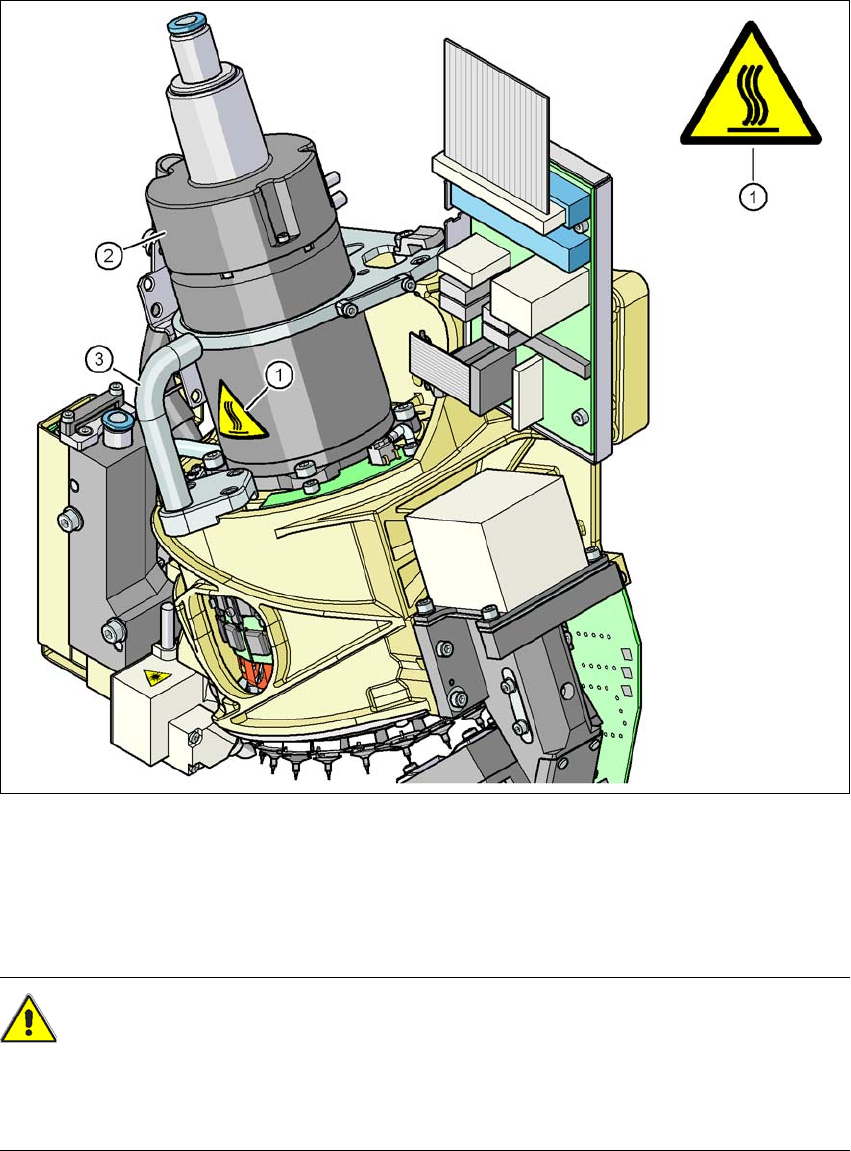

Ábra 2.5 - 3 Magas hőmérsékletek a SpeedStar-on (C&P20) tartós üzem esetén
(1) Hőmérséklet-tájékoztató tábla, cikksz. 03031926-01
(2) A csillagmotor háza
(3) Fogantyú
VIGYÁZAT MAGAS HŐMÉRSÉKLET 2
A csillagmotor háza és a beültetőfejen levő fogantyú tartós üzem és 22°C feletti környezeti
hőmérséklet esetén magas felületi hőmérsékleteket vehet fel. Vigyázzon az alkatrészek meg-
érintése esetén.
