Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság Az SR.705.xx szoftververziótól Kiadás : 10/2011 HU 2.7 Biztonsági berendezések 71 2.7.3 A kombinált véd ő -biztonsági rendszer és a szerviz-csatlakozóaljzat h…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.7 Biztonsági berendezések Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
70
Zöld indítógomb (3. és 6. poz. a 2.7 - 3. ábrán, 66 oldal és 2. és 4. poz. a 2.7 - 4ábrán, 67. oldal)2
A főkapcsoló bekapcsolása után megjelenik az indító gomb megnyomására felhívó felszólítás,
hogy elindítsa a beültetési megrendeléseket az automatán. Ugyanezt a felszólítást kapja, ha a vé-
dőburkolatok fel voltak nyitva vagy megnyomták a VÉSZ-LEÁLLÍTÓ tasztert.
Alkatrész számláló 2
A beültetett alkatrészek száma (alkatrészszámláló) leolvasható az állomásszoftveren. Az erre vo-
natkozó információk az Online súgóban találhatók.
VÉSZ-LEÁLLÍTÓ nyomógomb kötelező reteszelődéssel (5. poz. a 2.7 - 3. ábrán, 66 oldal és 1.
poz. a
2.7 - 4ábrán, 67. oldal) 2
A VÉSZ-LEÁLLÍTÓ taszter egy piros fejjel rendelkező gomb, ami megnyomása után benyomott
helyzetben reteszelve marad. A VÉSZ-LEÁLLÍTÓ taszter működtetése nyitja a VÉSZ-ÁLLJ áram-
kör kontaktusát - a kombinált védő-biztonsági rendszer (K3) működésbe lép. Lekapcsolódik a por-
táltengelyek közbülső körfeszültsége (260 V) és a csillag-tengelyek közbülső körfeszültsége (150
V-). A DP- ill. Z-tengelyek szervo-erősítői továbbra is 42 V- feszültsége kapnak. A VÉSZ-LEÁLLÍ-
TÓ taszter jelzőkontaktusa nyit és a képernyőn megjelenik a "VÉSZ-ÁLLJ megnyomva" üzenet.
A következő szerkezeti csoportok deaktiválódnak:
– NYÁK szállítószalag
– NYÁK-befogó
– Szélességbeállítás
– NYÁK stopper
– Feeder Control Unit
– Az üres heveder vágókészülék biztonsági szelepe
UTALÁS
A beültetés megszakad, és miután a gép újra működőképes, a műveletet lehet folytatni vagy meg-
szakítani. 2
Védőfedél-kapcsoló 1 és 2 (1. és 2. poz. a 2.7 - 5ábrán, 68. oldal) 2
Ellenőrizze ezt a kapcsolót, hogy a védőburkolatok zárva vannak-e. Amennyiben zárva vannak,
a VÉSZ-ÁLLJ és a jelzőérintkező zárva van. Amennyiben a burkolatok egyikét felnyitják, akkor
nyílik a VÉSZ-ÁLLJ és a jelzőérintkező. Az egyes komponensek inaktívvá válnak, illetve aktívak
maradnak (lásd a 2.7 - 8
. ábrát, 75. oldal).
Védőkapcsoló a pufferfelismeréshez (3. poz. 2.7 - 5. ábrán, 68. oldal) (Csak SX1/SX2) 2
A SIPLACE SX1/SX2 esetén ellenőrizze ezt a kapcsolót, hogy legalább egy puffer rendelkezésre
áll-e. Ezáltal garantálható, hogy portálcsere után legalább egy puffert beszereltek.
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.7 Biztonsági berendezések
71

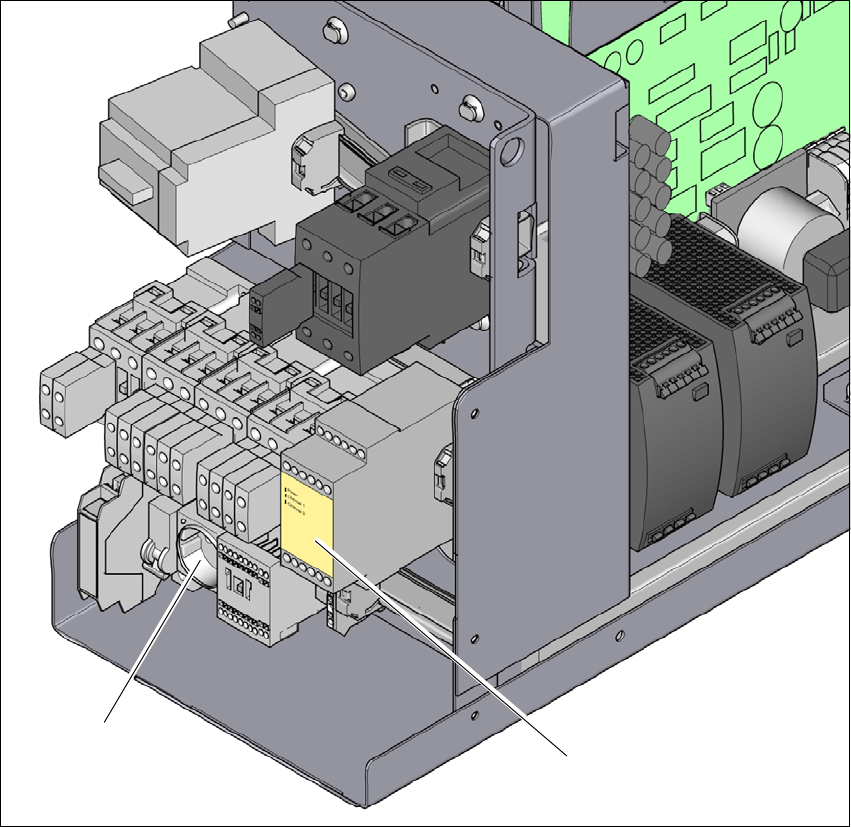

2.7.3 A kombinált védő-biztonsági rendszer és a szerviz-csatlakozóaljzat helyzete
2
Ábra 2.7 - 6 A kombinált védő-biztonsági rendszer és a szerviz-csatlakozóaljzat helyzete
2
(1) Kombinált védő-biztonsági rendszer
(2) Szerviz csatlakozóaljzat
(2)
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.7 Biztonsági berendezések Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
72
Kombinált védő-biztonsági rendszer K3 (1. poz. a 2.7 - 6ábrán, 71. oldal) 2
A kombinált védő-biztonsági rendszer az áramellátó fiókban található. A VÉSZ-ÁLLJ-kapcsolások
és a védőberendezések ellenőrzésére, felügyeletére használják.
A kombinált védő-biztonsági rendszer aktiválásához három feltételnek kell teljesülnie:
– A "Szoftverengedélyezés", ill. a "Control ON" jel aktív.
– A VÉSZ-ÁLLJ huroknak zárva kell lennie.
– Meg kellett nyomni az indítógombot.
A kombinált védő-biztonsági rendszer elülső oldalán található három zöld üzemállapot-jelző LED
(lásd 2.7 - 7
. ábra, 73 oldal):
– A "Power" LED azt jelzi, hogy a feszültség rendelkezésre áll.
– Világít az "1. csatorna" és a "2. csatorna" LED, ha megnyomták az indító gombot, a VÉSZ-
ÁLLJ hurok zárva van és a jelzőkör nem jelez hibát.
Szerviz-csatlakozó aljzat (2. poz. a 2.7 - 6. ábrán, 71. oldal) 2
A szerviz-csatlakozó aljzatot, ami az áramellátó fiókban található, a burkolat biztosítja. Csak akkor
használható, ha az automata 5-vezetékes csatlakozóval (L1, L2, L3, N és PE) kapcsolódik a há-
lózati feszültségre. 4-vezetékes csatlakozó esetén - például ha nincs N - a csatlakozóaljzat nem
használható.
FIGYELEM! 2
Akkor is vegye figyelembe az életveszélyes feszültségekre vonatkozó biztonsági utasításokat,
ha az automata ki van kapcsolva. (Lásd 2.1.3 szakasz, a 34. oldaltól)
