Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság Az SR.705.xx szoftververziótól Kiadás : 10/2011 HU 2.7 Biztonsági berendezések 77 2.7.5 Benyúlás elleni védelem 2.7.5.1 A benyúlás elleni védelem a helyeken F…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.7 Biztonsági berendezések Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
76
2
Ábra 2.7 - 9 VÉSZ-ÁLLJ hurok SIPLACE DX1/DX2
Az indítógomb le van nyomva.
Nem
Nem
Igen
Nem Igen
Nem
Igen
2
Aktív
Védőbiztonsági rendszer
a
Nem
Feszültség
Y-tengely 0 V
X-tengely 0 V
Csillag-tengely 0 V
DP-tengely 42 V-
Z-tengely (C&P, TH) 42 V-
Aktív
NYÁK-szállítás Igen
Emelőasztal Nem
NYÁK-befogó Nem
Szélességbeállítás Nem
Hulladékhevedervágó ber.Nem
2
Aktív
Védőbiztonsági rendszer
a
Nem
Feszültség
Y-tengely 0 V
X-tengely 0 V
Csillag-tengely 0 V
DP-tengely 40 V-
Z-tengely (C&P, TH) 40 V-
Aktív
NYÁK-szállítás Nem
Emelőasztal Nem
NYÁK-befogó Nem
Szélességbeállítás Nem
Hulladékhevedervágó ber.Nem
a) SSK K3 biztonsági kombináció
Igen
A sűrített levegő
min. 0,5 MPa
(5,0 bar)?
A VÉSZ-LEÁLLÍTÓ gomb le
van nyomva?
- A védőfedél nyitva van?
Aktiválva van a biztonsági
üzemmód a kezelőfelüle-
ten?
2
Aktív
Védőbiztonsági rendszer
a
Igen
Feszültség
Y-tengely 260 V-
X-tengely 260 V-
Csillag-tengely 150 V-
DP-tengely 42 V-
Z-tengely (C&P, TH) 42 V-
Aktiv
NYÁK-szállítás Igen
Emelőasztal Igen
NYÁK-befogó Igen
Szélességbeállítás Igen
Hulladékhevedervágó ber.Igen
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.7 Biztonsági berendezések
77
2.7.5 Benyúlás elleni védelem
2.7.5.1 A benyúlás elleni védelem a helyeken
FIGYELEM! 2
A SIPLACE SX1/SX2 alkatrészkocsijai és a SIPLACE DX1/DX2 DX-asztalainak üzembiztonsága
akkor garantált, ha legalább minden második szabad hely szállítómodullal vagy benyúlás elleni
védelemmel (Dummy-Feeder) van ellátva. Felületitár-tartó felszerelése esetén is benyúlás elleni
védelemmel kell biztosítani minden második szabad helyet. Más szavakkal, két szomszédos
szállító ill. szomszédos szállító és felületitár-tartó között legfeljebb egy hely maradhat szabadon.

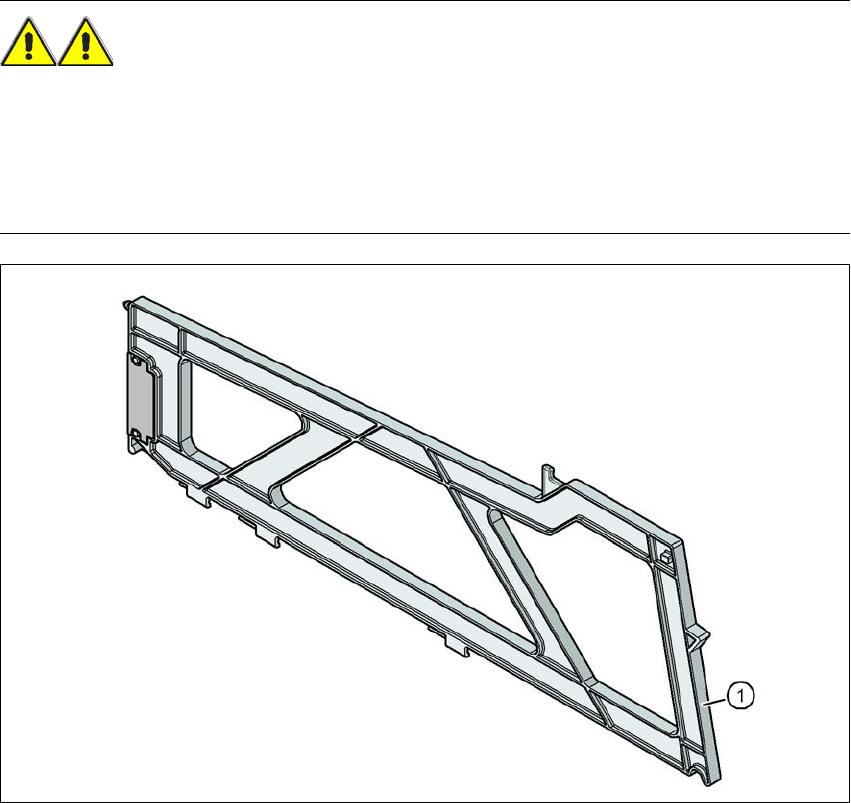

Ábra 2.7 - 10 Az alkatrészkocsi vagy a DX-asztal helyeinek benyúlás elleni védelme
2
(1) SIPLACE X Dummy-adagoló, cikksz. 00141226-xx
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.8 Maradékfeszültségek és kisülési idők az automatában Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
78
2.8 Maradékfeszültségek és kisülési idők az automatában
Amennyiben megnyomják a VÉSZ-LEÁLLÍTÓ tasztert vagy kikapcsolják az automatát, akkor a
portáltengelyek 260 V és a csillag-tengelyek 150 V közbülső körfeszültségei rövid időn belül ve-
szélytelen maradékfeszültségre csökkennek.
FIGYELEM! 2
Az automata hálózati tápfeszültsége 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életve-
szélyes feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az auto-
matának a szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi
sérülésekhez, valamint jelentős dologi károkhoz vezethet.
Ezért tartsák be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az EN
60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírásokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátó fiók burkolatait.
2

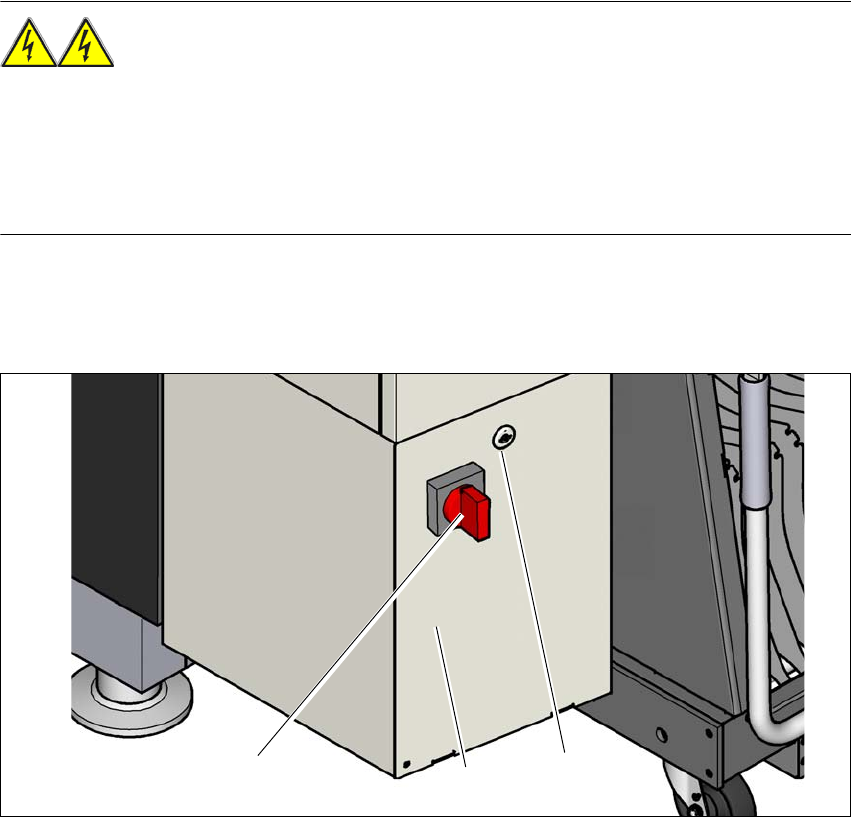

Ábra 2.8 - 1 Áramellátó fiók (Példa: SX1/SX2)
(1) Főkapcsoló
(2) Áramellátó fiók a burkolat mögött
(3) Lakat zárral a burkolaton
(3)
(1)
(2)
