2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2.8 Maradékfeszültségek és kisülési id ő k az automatába n Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 80 2.8.1 Maradékfeszült ség ek és kisülési id ő k…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.8 Maradékfeszültségek és kisülési idők az automatában
79

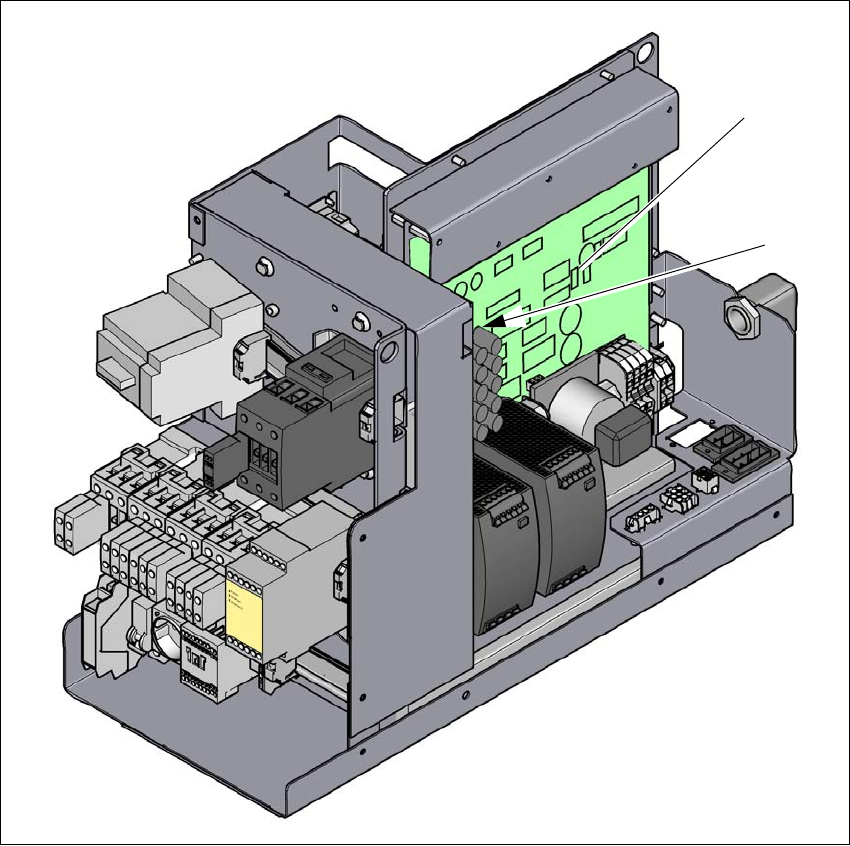

Ábra 2.8 - 2 Mérőpontok az áramellátó fiókon
(1) Biztosító- és elosztó áramköri lap (A3)
(2) Egyenirányító áramköri lap (A7)
(1)
(2)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.8 Maradékfeszültségek és kisülési idők az automatában Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
80
2.8.1 Maradékfeszültségek és kisülési idők a főkapcsoló lekapcsolása után
2
Mérési hely a biztosító és
elosztó áramköri lapon (A3)
(kapocs/csap)
Feszültség
normál
üzemmódban
Maradékfeszültség
főkapcsoló - KI, vagy
hálózatkimaradás Kisülési idők
XB8a / XB8b; minden esetben
1. láb 150 V- < 10 V- < 2 mp
X25, 1. láb 42 V- < 10 V- < 2 mp
X1A / X1B, minden esetben 1.
láb 24 V- < 10 V- < 2 mp
XB4; 6. láb 24 V- < 10 V- < 2 mp
Mérési hely az egyenirányító
áramköri lapon (A7)
(kapocs/csap)
Feszültség
normál
üzemmódban
Maradékfeszültség
főkapcsoló - KI, vagy
hálózatkimaradás Kisülési idők
XB7a/XB7b, minden esetben 1.
láb 260 V- < 10 V- < 2 mp
a DC40V-S egyenirányító meg-
jelölt helyén 42 V- < 10 V- < 2 mp
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.8 Maradékfeszültségek és kisülési idők az automatában
81
2.8.2 Maradékfeszültségek és kisülési idők a VÉSZ-LEÁLLÍTÓ nyomógomb meg-
nyomása után
2
VIGYÁZAT! 2
Az adatveszteség elkerülése érdekében, az automatát - vészhelyzetek felmerülését kivéve - csak
a következő esetekben kapcsolja ki:
– az automata a gépi, a felszerelési és a használati adatok átvitelét befejezte.
– az automata befejezte a NYÁK-feldolgozást.
– az automata befejezte a felfutási szakaszt.
Mérési hely a biztosító és
elosztó áramköri lapon (A3)
(kapocs/csap)
Feszültség
normál
üzemmódban
Maradványfeszültség
vész-leállításnál Kisülési idők
XB8a / XB8b; minden esetben
1. láb 150 V- < 10 V- < 2 mp
XB4; 6. láb 24 V- < 10 V- < 2 mp
Mérési hely az egyenirányító
áramköri lapon (A7)
(kapocs/csap)
Feszültség
normál
üzemmódban
Maradványfeszültség
vész-leállításnál Kisülési idők
XB7a/XB7b, minden esetben 1.
láb 260 V- < 10 V- < 2 mp
a DC40V-S egyenirányító meg-
jelölt helyén 42 V- < 10 V- < 2 mp
