Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.9 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés
83
2

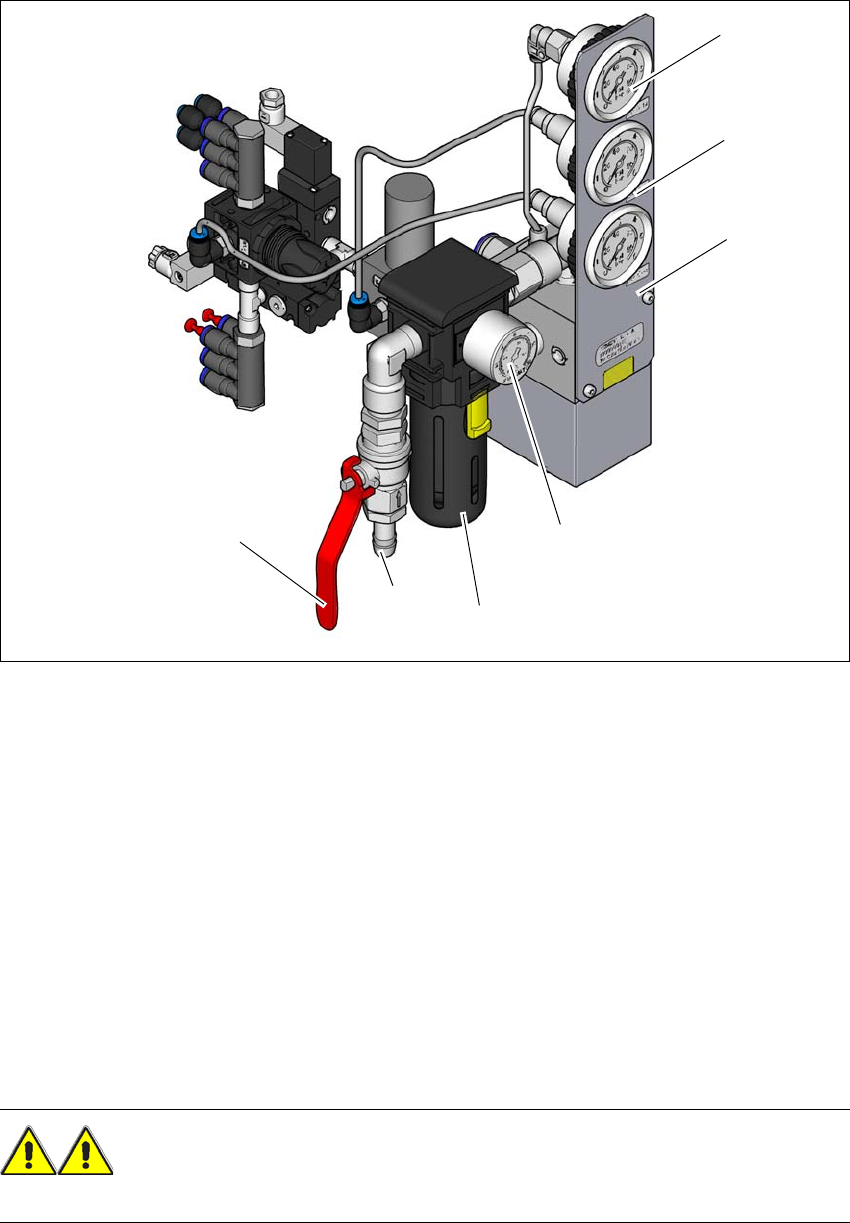

Ábra 2.9 - 1 Sűrített levegőt adagoló egység az automatán
(1) Az 1. és 2. portál tápnyomás manométere
Előírt nyomás: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(2) Gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(3) Bulkcase-szállító tápnyomásának manométere
Előírt nyomás: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(4) Bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(5) Sűrített levegő szűrő
(6) Sűrített levegő csatlakozás
(7) Elzárócsap "NYIT" helyzetben
FIGYELEM!
Soha ne nyisson ki nyomás alatt álló sűrített levegő vezetékeket. Sérülésveszély áll fenn! 2
(6)
(1)
(2)
(3)
(4)
(5)
(7)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.10 Az automata energiaállapota a főkapcsoló kikapcsolása után Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
84
2.10 Az automata energiaállapota a főkapcsoló kikapcso-
lása után
2
Ábra 2.10 - 1 Az áramellátás elhelyezkedése az automatákon (Példa: SX1/SX2)
2
FIGYELMEZTETÉS
Az automata hálózati tápfeszültsége 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életve-
szélyes feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az auto-
matának a szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez,
valamint jelentős dologi károkhoz vezethet. 2
Tartsák be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az EN 60204, 1.
részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírásokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot az áramellátó fi-
ók felett.
(1) Főkapcsoló
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.10 Az automata energiaállapota a főkapcsoló kikapcsolása után
85
2.10.1 A főkapcsoló ki van kapcsolva - az automata a hálózatra van csatlakoztatva
FIGYELEM!
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszültség alatt
állnak:
–A Q1 főkapcsoló L1, L2 és L3 transzformátoregységeiben levő hálózati csatlakozókapcsok
– Szerviz-csatlakozó aljzat X98
– A szerviz-csatlakozóaljzat F1 biztonsági kismegszakítója
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna szí-
nűek.
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna szí-
nűek.
2
Ábra 2.10 - 2 Áramellátó fiók, elölnézet
(1) Szerviz-csatlakozóaljzat (X98)
(2) Biztosíték a szerviz-csatlakozóaljzathoz (F1)
(3) Főkapcsoló (Q1)
(3)
(1)
(2)
