Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.10 Az automata energiaállapota a f ő kapcsoló kikap csolása után 85 2.10.1 A f ő kapcsoló ki van kapcsolva…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.10 Az automata energiaállapota a főkapcsoló kikapcsolása után Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
84
2.10 Az automata energiaállapota a főkapcsoló kikapcso-
lása után
2

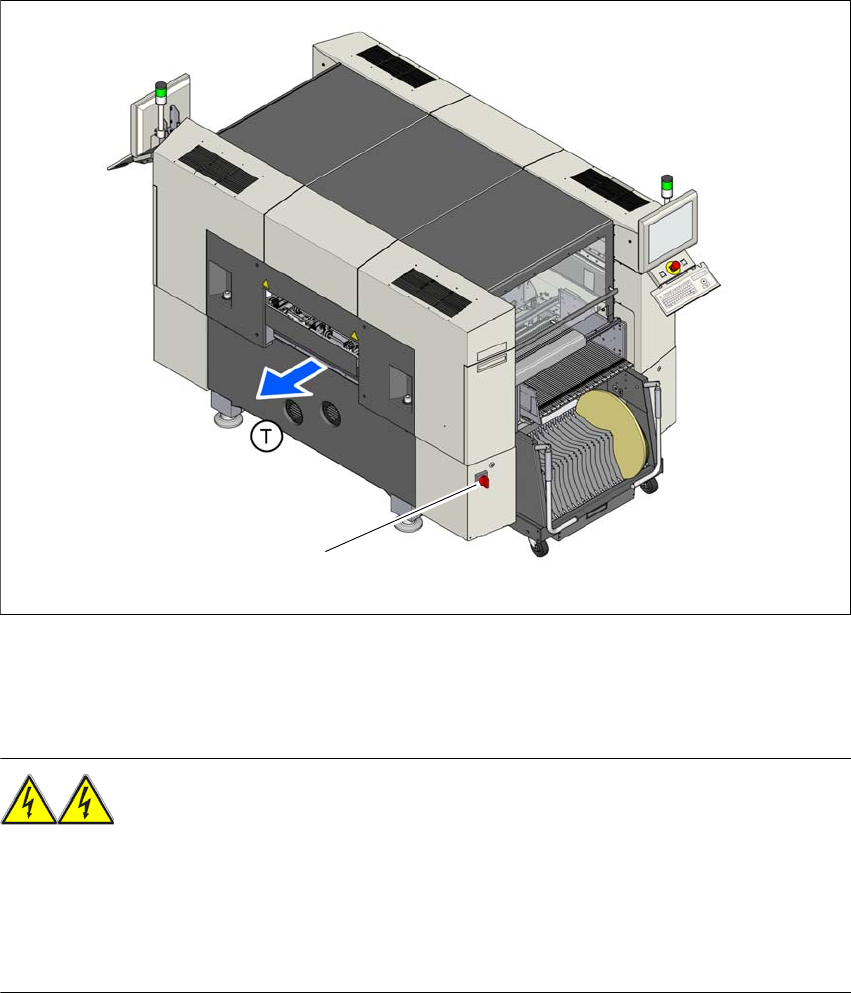

Ábra 2.10 - 1 Az áramellátás elhelyezkedése az automatákon (Példa: SX1/SX2)
2
FIGYELMEZTETÉS
Az automata hálózati tápfeszültsége 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életve-
szélyes feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az auto-
matának a szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez,
valamint jelentős dologi károkhoz vezethet. 2
Tartsák be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az EN 60204, 1.
részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírásokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot az áramellátó fi-
ók felett.
(1) Főkapcsoló
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.10 Az automata energiaállapota a főkapcsoló kikapcsolása után
85
2.10.1 A főkapcsoló ki van kapcsolva - az automata a hálózatra van csatlakoztatva
FIGYELEM!
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszültség alatt
állnak:
–A Q1 főkapcsoló L1, L2 és L3 transzformátoregységeiben levő hálózati csatlakozókapcsok
– Szerviz-csatlakozó aljzat X98
– A szerviz-csatlakozóaljzat F1 biztonsági kismegszakítója
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna szí-
nűek.
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna szí-
nűek.
2

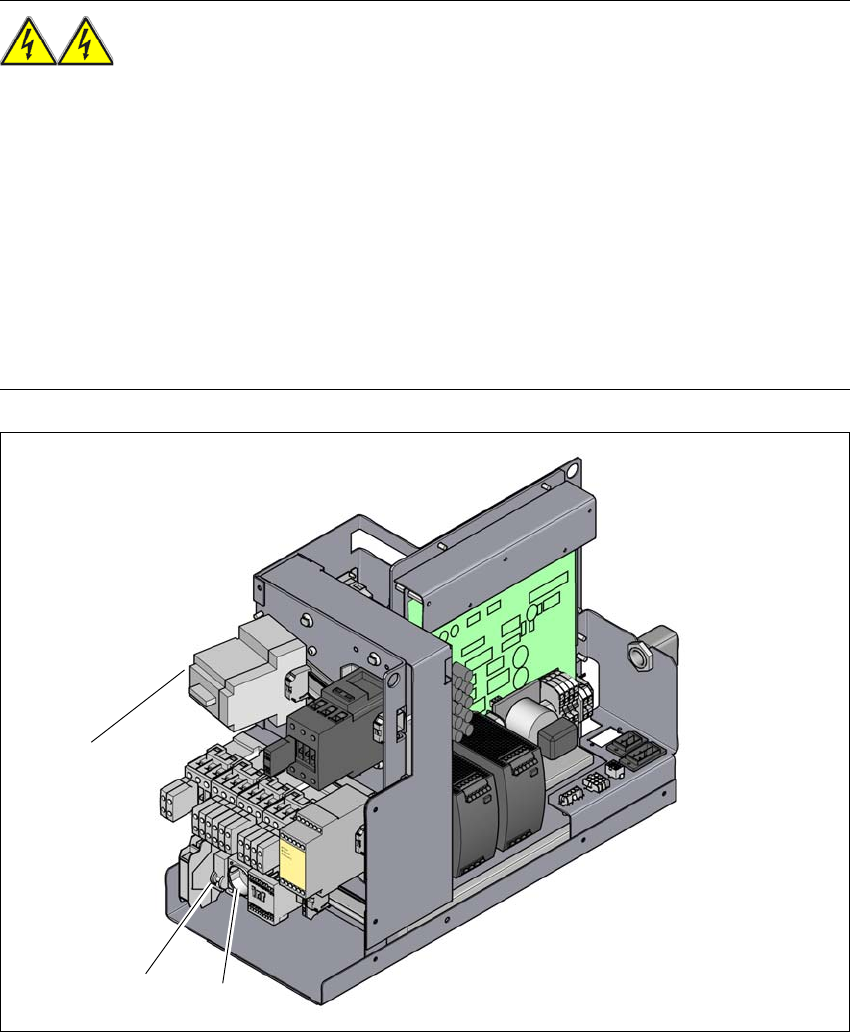

Ábra 2.10 - 2 Áramellátó fiók, elölnézet
(1) Szerviz-csatlakozóaljzat (X98)
(2) Biztosíték a szerviz-csatlakozóaljzathoz (F1)
(3) Főkapcsoló (Q1)
(3)
(1)
(2)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.10 Az automata energiaállapota a főkapcsoló kikapcsolása után Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
86
2

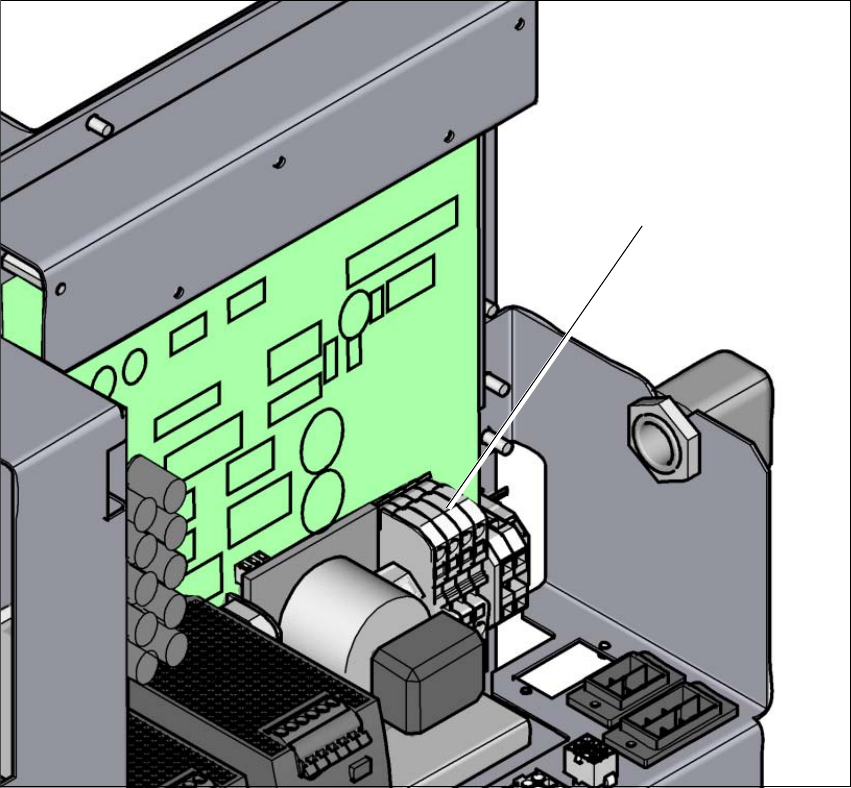

Ábra 2.10 - 3 Áramellátó fiók, elölnézet
(1) Csatlakozókapocs (X99) a hálózati ellátó kábel számára
(1)
